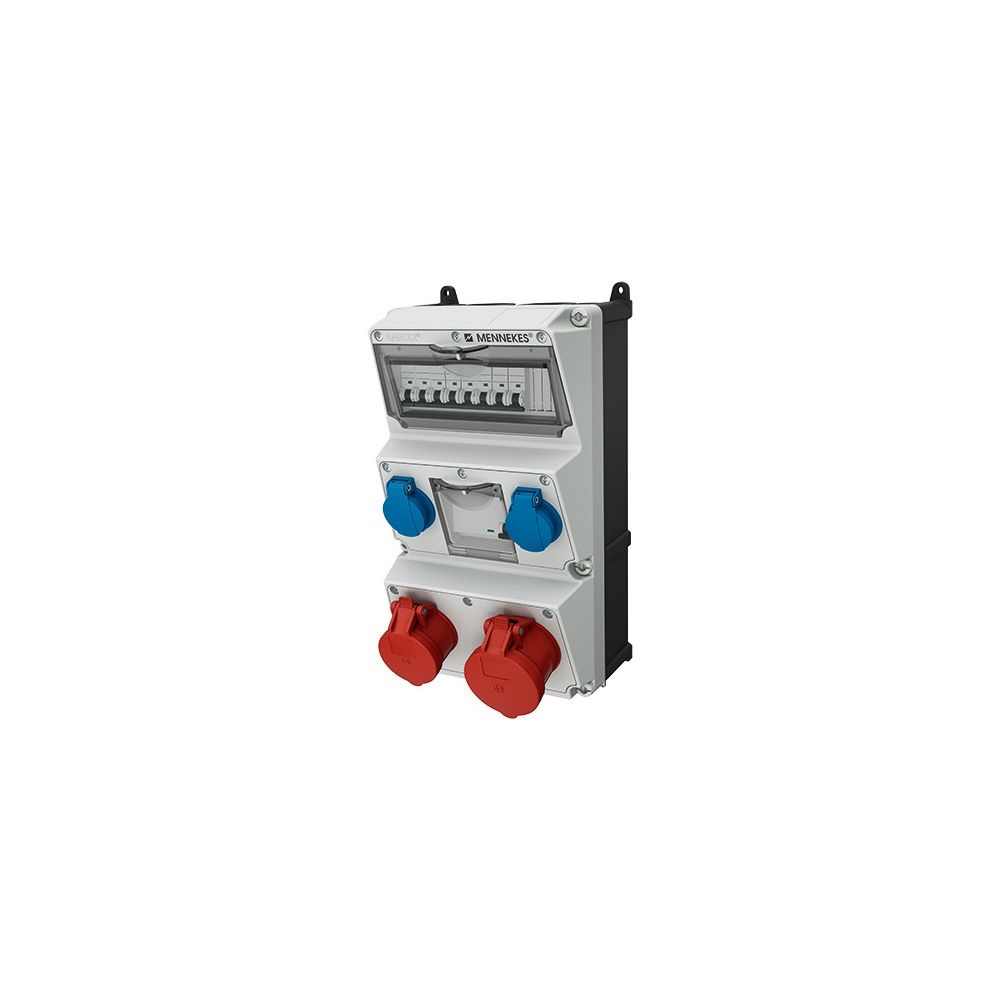

Mennekes Steckdosen-Kombination 930278 AMAXX

Steckdosen-Kombination von MENNEKES

Die Steckdosen-Kombination AMAXX von MENNEKES ist anschlussfertig verdrahtet und bietet einen Schutzgrad von IP 44. Das Gehäuse besteht aus einem AMAPLAST-Gehäuse mit den Maßen 390 x 225 mm (HxB), ist plombierbar und verfügt über Außen- sowie Innenbefestigung. Das Unterteil ist schwarz, das Oberteil elektrograu (RAL 7035) und seitlich anscharniert. Doppelgewinde-Deckelschrauben sorgen für sicheren Halt.

Die Absicherung erfolgt auf einer vorziehbaren Tragschiene unter einer transparenten Betätigungsklappe, die nach unten öffnet und mittels Vorhängeschloss abschließbar ist. Die Steckdosen sind generell in schräger Richtung angeordnet.

Technische Merkmale:

• Gehäuse: AMAPLAST, Maße 390 x 225 mm (HxB)
• Plombierbar
• Außen- und Innenbefestigung
• Unterteil schwarz, Oberteil elektrograu RAL 7035
• Seitlich anscharniertes Oberteil mit Doppelgewinde-Deckelschrauben

Bestückung/Absicherung:

• Position 01:
  • CEE-Steckdose 32A, 5-polig, 400V
  • Leitungsschutzschalter (LS-Schalter) 32A, dreipolig Typ C
• Position 02:
  • CEE-Steckdose 16A, 5-polig, 400V
  • LS-Schalter 16A, dreipolig Typ C
• Position 03:
  • Zwei SCHUKO-Steckdosen je16A, zweipolig + Erde (2p+E),230V
  • Zwei LS-Schalter je16A einpolig Typ C

Sicherheitseinrichtungen:

• FI-Schutzschalter:40A vierpolig IFN=0,03 A für Pos.01–03

Anschlussmöglichkeiten:

• Je zwei Leitungseinführungen M40 oben/unten (verschlossen)
• Je zwei Leitungseinführungen M20 oben/unten (verschlossen)
• Klemme für zwei Leitungen bis zu fünfadrigen Kabeln à25 qmm(flexibel max.16qmm)

Weitere Hinweise:

Maximale Vorsicherung beträgt40A
