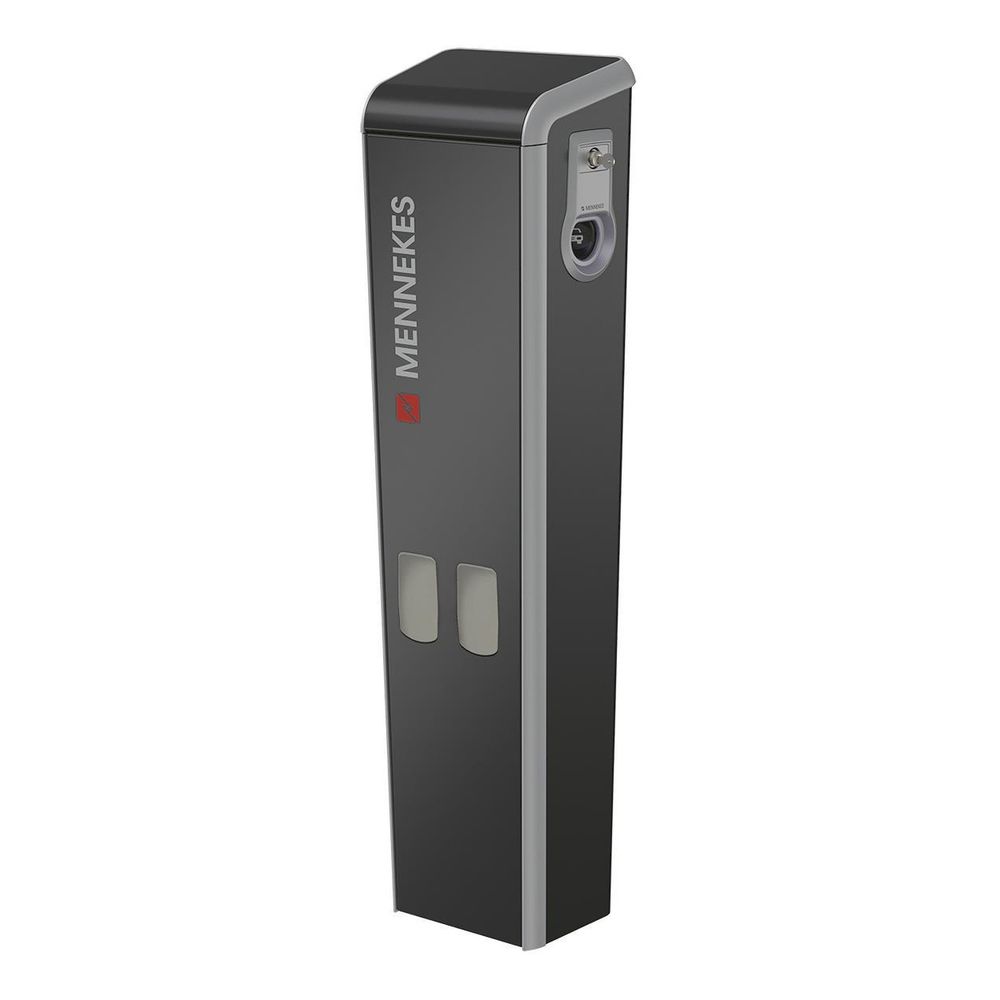

Mennekes Ladestation Basic 11 1311530SW schwarz

Ladestationen Basic mit Ladesteckdosen Typ 2 sind für den Betrieb ohne Vernetzung mit dem MENNEKES E-Mobility-Leitstand oder anderen Backendsystemen ausgelegt. Die Autorisierung erfolgt wahlweise über einen Schlüsseltaster oder ein externes Steuersignal. Alle Basic Ladepunkte verfügen standardmäßig über gleichschließende Schlüsseltaster, auf Wunsch kann eine unterschiedliche Schließung je Ladepunkt bestellt werden.

Für die externe Autorisierung ist ein Steuersignal mit 230 V erforderlich, das als Impuls- oder Dauersignal angelegt werden kann. Alternativ lassen sich Signale mit 12 V oder 24 V in Verbindung mit optional erhältlichen Relais nutzen.

Jedes Modell verfügt über zwei Ladepanel, jeweils ausgestattet mit einer Steckdose Typ 2 (3,7 bis 22 kW je nach Variante) ohne Deckelverriegelung. Die Einhandbedienung ermöglicht einfaches Einstecken des Ladesteckers; die integrierten Schwenkklappen öffnen sich automatisch beim Einstecken. Bei Stromausfall sorgt eine Entriegelungsfunktion dafür, dass der Ladestecker entnommen werden kann.

Der Betriebszustand wird durch einen Leuchtring um den Schlüsseltaster angezeigt; bei eingeschaltetem Schütz leuchtet dieser grün.

Technische Merkmale:

• Zwei Befestigungs- und Kontaktiereinheiten zur Aufnahme je eines eHz-Zählers pro Ladepunkt
• Je Panel ein kombinierter Fehlerstrom-/Leitungsschutzschalter (FI/LS)
• Stahlblechgehäuse: grundiert, verzinkt und pulverbeschichtet
• Schutzgrad IP44
• Doppelschließung für zwei Profilzylinder (ein Profilzylinder im Lieferumfang enthalten)
• Gehäusegröße: HxBxT = 1300 x 350 x 250 mm
• Farbe: Silber (RAL 9006), Panel-Farbe Schwarz
• Aktive Belüftung und Temperaturregelung zum Schutz vor Überhitzung
• Maximaler Nennstrom der Vorsicherung: 63 A
• Anschlussklemmen Energieanschluss:
  • Stand-Ladestation: Doppelanschlussklemme für Leitungen bis zu 5x50 mm²
  • Wand-Ladestation: Doppelanschlussklemme für Leitungen bis zu 5x25 mm²
  • Anschlussmöglichkeit externes Freigabesignal: Klemmen für bis zu zweimal 4 mm²

Optionales Zubehör:

• Fundamentplatte (Art.-Nr.:18514)
• Fundament-Befestigungsset (Art.-Nr.:18516)
• Prüfboxen für Ladesysteme (Art.-Nr.:320011 DE / Art.-Nr.:320012)
• E-Auto Ladekabel (Art.-Nr.:36213)

Die Ausführung entspricht den Anforderungen an Inbetriebnahme und Wartung von Ladestationen gemäß DIN VDE 0100 Teil 600 sowie Wiederholungsprüfungen nach BGV A3.
