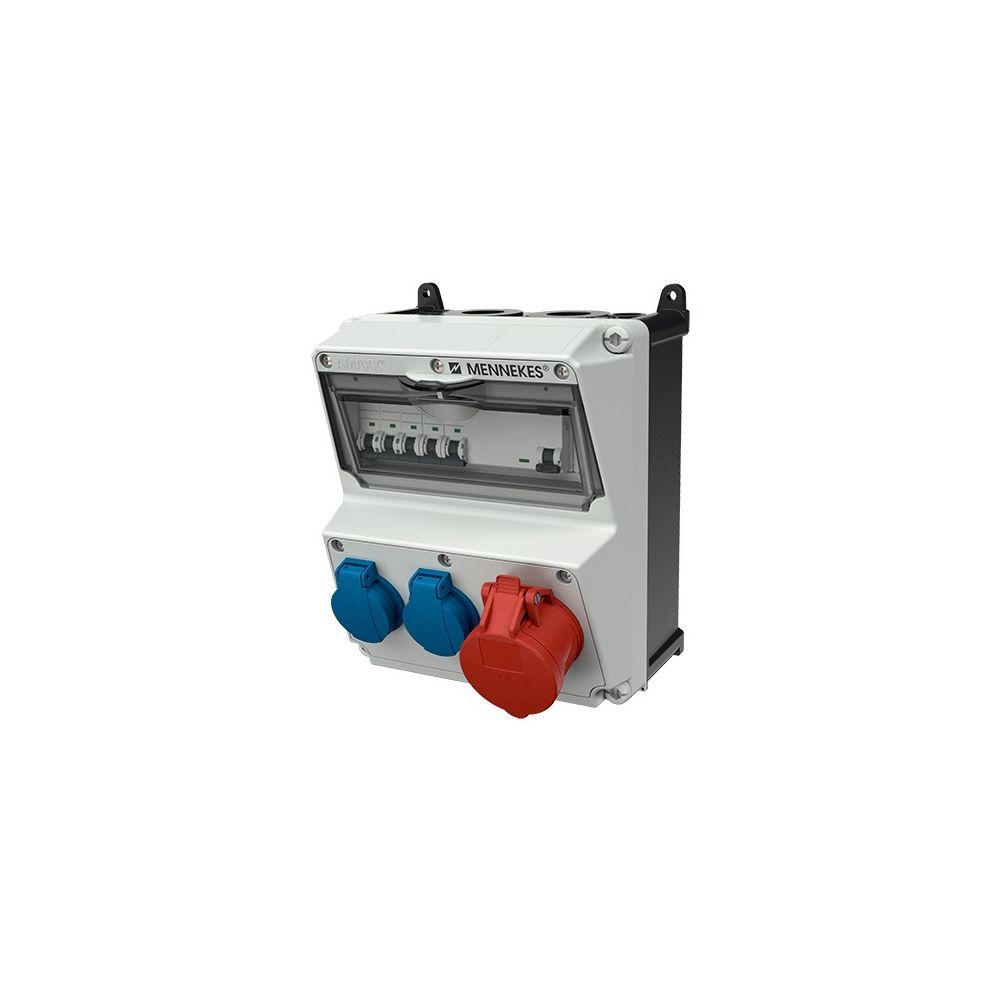

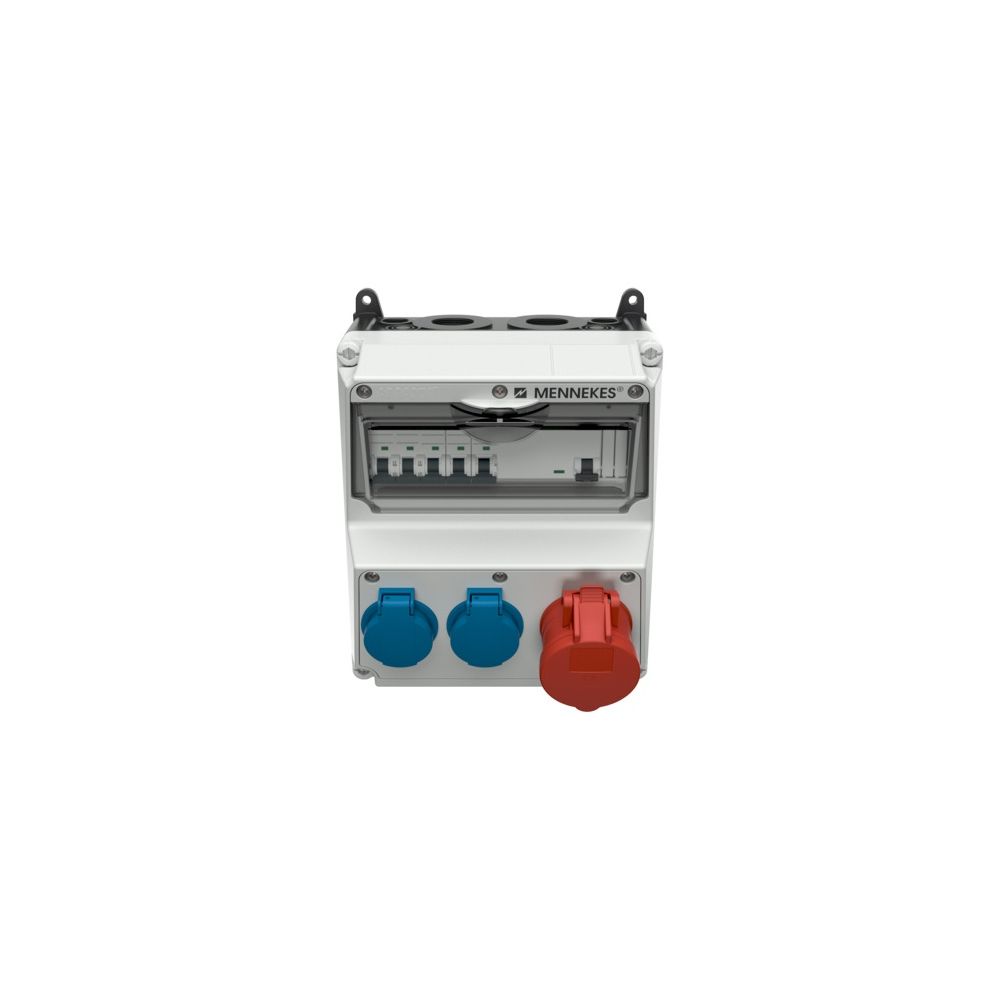

Mennekes Steckdosen-Kombination 920009 AMAXX 1xCEE 2xSchuko 1FI 1LS 2LS

Die Steckdosenkombination AMAXX von MENNEKES bietet eine anschlussfertig verdrahtete Lösung für die Wandmontage mit Schutzart IP44. Das Gehäuse besteht aus robustem AMAPLAST, das Unterteil ist schwarz und das Oberteil elektrograu (RAL 7035). Die seitlich angescharnierte Ausführung ermöglicht einen einfachen Zugang. Absicherungen befinden sich auf einer vorziehbaren Tragschiene unter einer transparenten Betätigungsklappe, die nach unten öffnet und mittels Vorhängeschloss abschließbar ist.

Technische Merkmale:

• Gehäusemaße: 260 x 225 mm (Höhe x Breite)
• Plombierbares Gehäuse mit Außen- und Innenbefestigung
• Doppelgewinde-Deckelschrauben
• Steckdosen generell mit schräger Steckrichtung

Bestückung:

• 1 CEE-Steckdose 16 A, 5-polig, 400 V
• 2 SCHUKO-Steckdosen 16 A, 2p+E, 230 V
• Absicherung:
  • Für CEE: LS-Schalter 16 A, dreipolig (C)
  • Für SCHUKO: je ein LS-Schalter pro Dose, einpolig (C), jeweils 16 A
  • FI-Schutzschalter: vierpolig, Bemessungsstrom IFN = 0,03 A / Nennstrom 40 A

Leitungseinführung/Anschlussmöglichkeiten:

• Je zwei M32 oben und unten (verschlossen)
• Je zwei M20 oben und unten (verschlossen)
• Geeignet für eine Leitung bis zu fünfadrig à maximal zehn Quadratmillimeter

Weitere technische Daten:

• Nach DIN EN 61439 ausgeführt
  • Maximal zulässige Vorsicherung: 63 A
  • RDF-Wert: 0,9
  • InA-Wert: 29 A

MENNEKES empfiehlt diese Kombination zur platzsparenden Installation – es wird nur eine Zuleitung benötigt. Durch weniger Bohrlöcher sowie Kabelschellen reduziert sich der Montageaufwand deutlich.
