Mennekes Steckdosen-Kombination 930008 AMAXX

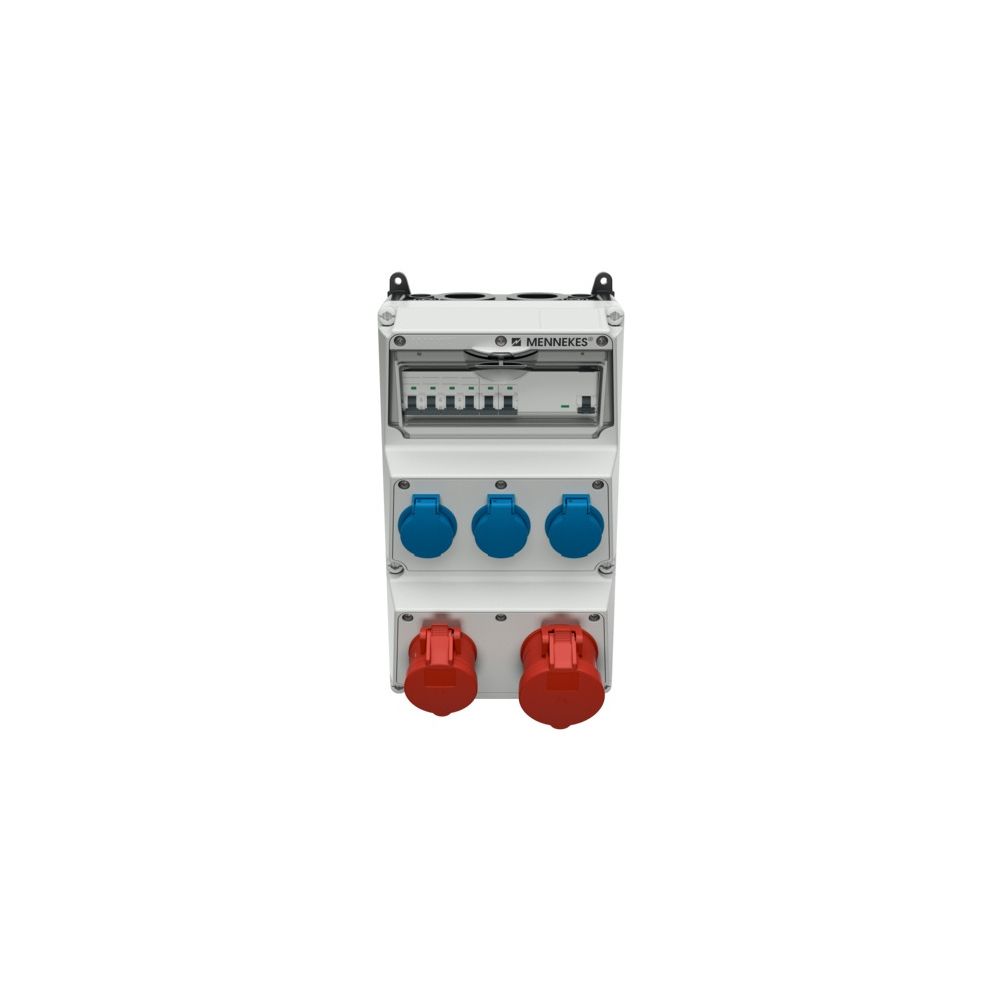

Steckdosenkombination AMAXX von MENNEKES

Die Steckdosenkombination AMAXX von MENNEKES ist anschlussfertig verdrahtet und für die Wandmontage geeignet. Das Gehäuse besteht aus robustem AMAPLAST, das Unterteil ist schwarz, das Oberteil elektrograu (RAL 7035). Die Schutzart IP44 sorgt für einen zuverlässigen Einsatz im Innen- und Außenbereich.

Technische Merkmale:

• Gehäusemaße: 390 x 225 mm (Höhe x Breite)
• Plombierbares Gehäuse mit Außen- und Innenbefestigung
• Seitlich anscharniertes Oberteil mit Doppelgewinde-Deckelschrauben
• Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe, nach unten öffnend und mittels Vorhängeschloss abschließbar
• Steckdosen generell mit schräger Steckrichtung

Bestückung / Absicherung:

• 1 CEE-Steckdose 32 A, 5-polig, 400 V
• 1 CEE-Steckdose 16 A, 5-polig, 400 V
• 1 Leitungsschutzschalter (LS) 16 A, dreipolig Typ C
• 3 SCHUKO-Steckdosen® je 16 A, zweipolig + Erde, 230 V
• Jeweils ein LS-Schalter pro SCHUKO®, insgesamt drei Stück à 16 A einpolig Typ C
• FI-Schutzschalter: 40 A vierpolig IFN = 0,03 A

Leitungseinführung / Anschlussmöglichkeiten:

• Je zwei M40 oben und unten (verschlossen)
• Je zwei M20 oben und unten (verschlossen)
• Klemme für bis zu zwei Leitungen bis jeweils max. 5 x 25 mm²

Normen & Hinweise:

Diese Kombination entspricht der DIN EN 61439 für Niederspannungs-Schaltgerätekombinationen.
Maximale Vorsicherung beträgt 32 A; RDF liegt bei 0,75; InA bei 32 A.

MENNEKES bietet diese Kombination unter der Bestellnummer 930008 an.
