Geberit Mapress Therm Flansch PN 6, mit Pressmuffe D 76,1mm, DN 65, 43749
Dieser Flansch aus der Serie Mapress Therm ermöglicht eine Verbindung zwischen einer Pressmuffe und einem Flanschanschluss in Versorgungssystemen. Das aus Edelstahl gefertigte Bauteil ist für einen Nenndurchmesser von DN 65 ausgelegt und entspricht der Form B1 nach EN 1092-1. Die Komponente ist für geschlossene Systeme konzipiert und nicht für Trinkwasserinstallationen zugelassen.
Verbindungstechnik und Montage
Der Flansch verfügt über einen Pressindikator zur Kontrolle der Verpressung. Das System ist im unverpressten Zustand undicht, was die Überprüfung der Verbindungssicherheit während der Montage unterstützt. Der integrierte Dichtring aus schwarzem CIIR sorgt für die Abdichtung der Verbindung.

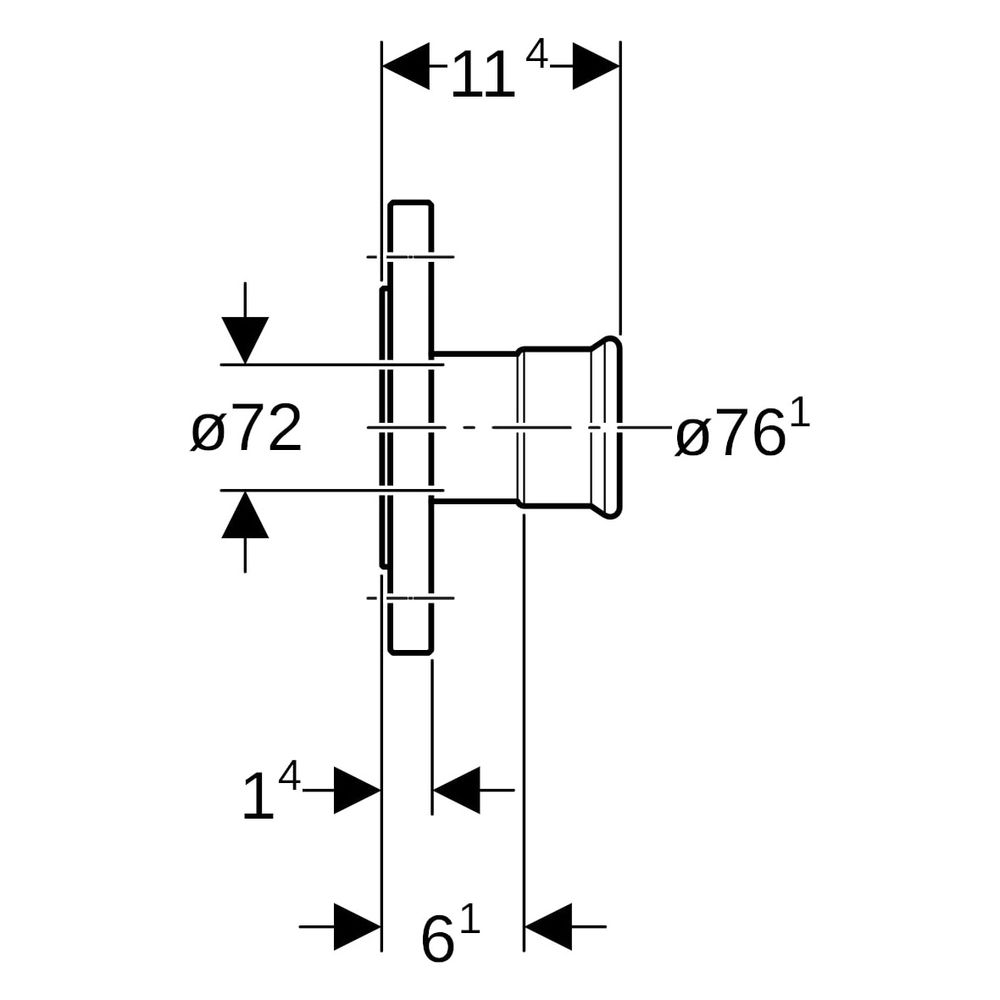

Technische Daten
- Nennweite: DN 65
- Rohraußendurchmesser: 76,1 mm
- Druckstufe: PN 6
- Werkstoff: Edelstahl
- Flansch-Lochkreisdurchmesser: 130 mm
- Anzahl Schrauben: 4 St.
- Länge: 11,4 cm
- Dichtringmaterial: CIIR
Die Edelstahlkonstruktion in Kombination mit der Pressmuffentechnik bietet eine Lösung für Versorgungssysteme. Mit einem Rohraußendurchmesser von 76,1 mm und der Auslegung auf PN 6 ermöglicht der Flansch eine zugfeste Verbindung in Heizungs- oder Kühlanlagen. Die Fertigung nach Form B1 unterstützt eine passgenaue Montage.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Serie | Geberit Mapress Therm |
| Hersteller-Produktgruppe | Mapress Therm |
| Hersteller-Artikelnummer | 43749 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 61 |
| Artikelnummer | GEBERIT-43749 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4064746034084 |
| Form | gerade |
| Gewicht | 2,313 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 114 |
| Länge Anschluss 1 | 92 |
| Länge Anschluss 2 | 18 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 65 |
| Nenndurchmesser Anschluss 2 | DN 65 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 76,1 |
| Rohraußendurchmesser Anschluss 2 | 160 |
| Systemgebunden | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | rostfreier Stahl |
| Werkstoff des Anschlusses 2 | rostfreier Stahl |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
