Beschreibung
Geberit Mapress Kupfer Bogen mit Einschubende Gas 90 Grad, Außendurchmesser 22mm
Dieser 90-Grad-Bogen aus Kupfer der Serie Mapress von Geberit ist für die Installation von Gasleitungen konzipiert. Er eignet sich für den Einsatz mit Natur- und Flüssiggasen und zeichnet sich durch eine robuste Materialqualität aus.
Zuverlässige Gasinstallation
Das Bauteil ist aus Cu-DHP Kupfer (CW024A) gefertigt und bietet eine zugfeste Verbindung. Zur Kontrolle der Verbindung vor der endgültigen Verpressung ist das Fitting unverpresst undicht. Die Pressmuffe ist mit einem gelben Schutzstopfen versehen, während der integrierte Dichtring aus HNBR speziell auf die Anforderungen von Gasanwendungen abgestimmt ist.

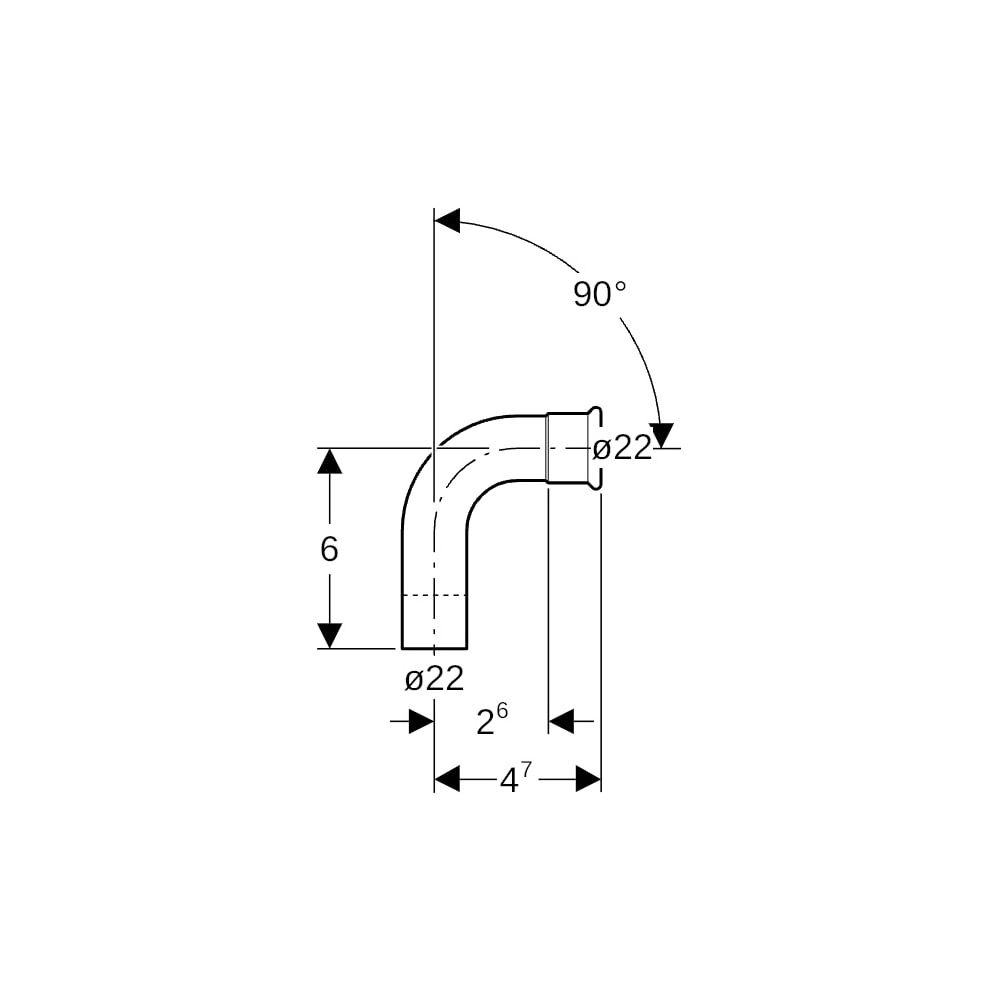

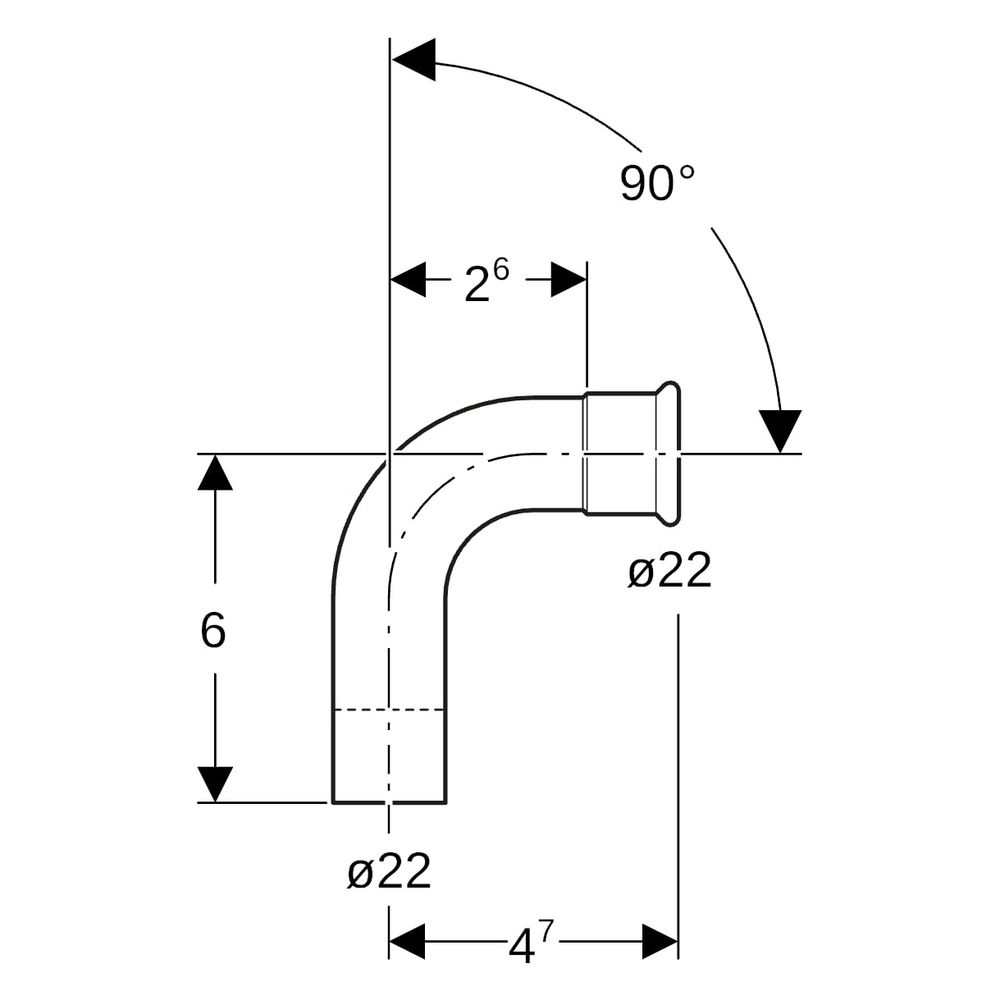

Technische Daten
- Werkstoff: Cu-DHP Kupfer (CW024A)
- Außendurchmesser: 22 mm
- Nennweite: DN 20
- Winkel: 90 °
- Dichtungsmaterial: HNBR
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
- Länge: 4,7 cm
- Höhe: 6 cm
- Z-Maß: 2,6 cm
Durch die präzise Fertigung ermöglicht dieser Bogen eine sichere Leitungsführung in Gasversorgungssystemen. Mit einem Außendurchmesser von 22 mm und der bewährten M-Kontur ist das Fitting optimal auf das Geberit Mapress System abgestimmt und unterstützt eine effiziente Installation in der Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings Kupfer |
| Hersteller-Artikelnummer | 34509 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 26 |
| Artikelnummer | GEBERIT-34509 |
| EAN-13 | 4024723345091 |
| Form | Bogen |
| Gewicht | 0,088 kg |
| Hauptfarbe Fitting | Kupfer |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 60 |
| Länge Anschluss 2 | 47 |
| Material Dichtung | Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR) |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 22 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Kupfer |
| Werkstoff des Anschlusses 2 | Kupfer |
| Werkstoffgüte Anschluss 1 | Cu-DHP (CW024A) |
| Werkstoffgüte Anschluss 2 | Cu-DHP (CW024A) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
