Beschreibung
Geberit Mapress Kupfer Bogen mit Einschubende Gas 90 Grad, Außendurchmesser 28mm
Dieser 90-Grad-Bogen aus Kupfer dient der präzisen Richtungsänderung in Gasleitungen für Natur- und Flüssiggase. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe Zugfestigkeit aus.
Zuverlässige Verbindungstechnik
Der aus Cu-DHP Kupfer (CW024A) gefertigte Bogen verfügt über ein Einschubende sowie eine Pressmuffe. Die Konstruktion ist im unverpressten Zustand undicht, was eine einfache Kontrolle während der Montage ermöglicht. Zur Sicherstellung der Dichtheit ist ein gelber HNBR-Dichtring integriert, der für die Anforderungen von Gasmedien optimiert wurde.
Technische Daten
- Werkstoff: Cu-DHP Kupfer (CW024A)
- Außendurchmesser: 28 mm
- Winkel: 90 °
- Nennweite: DN 25
- Dichtungsmaterial: HNBR (gelb)
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe

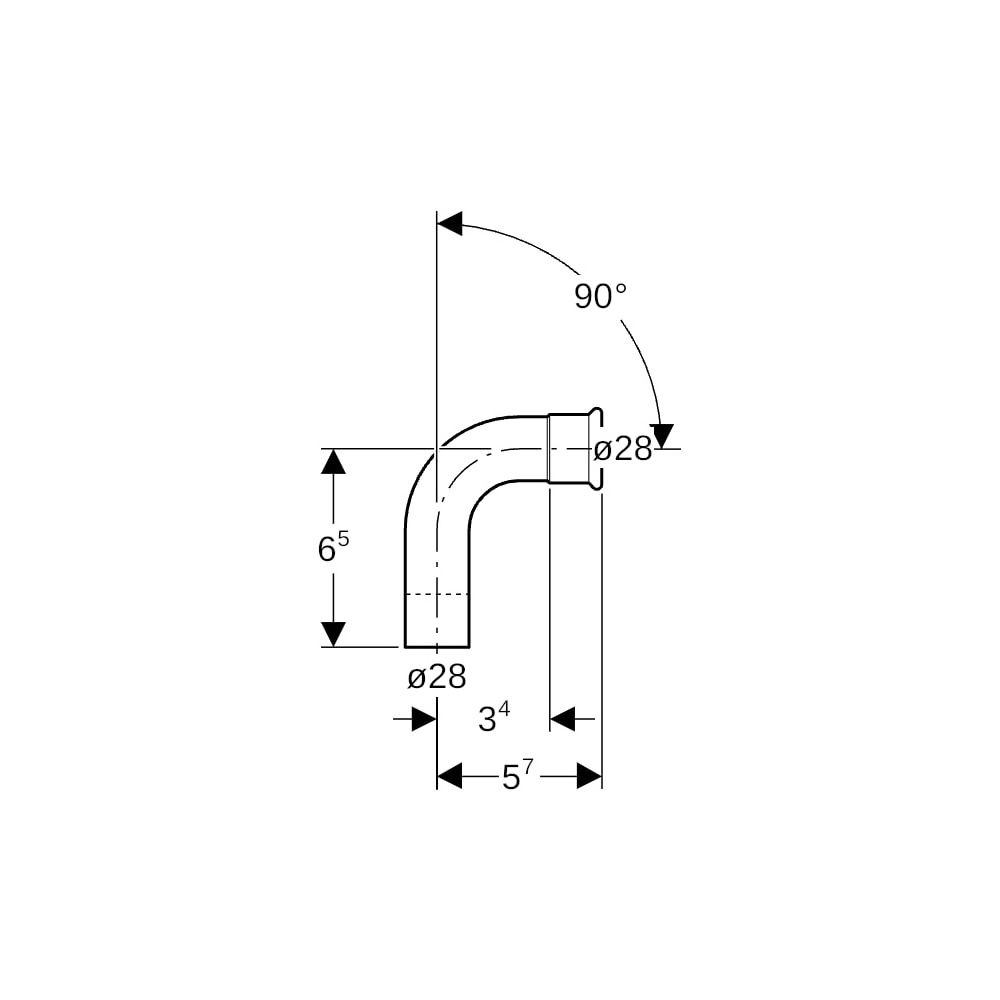

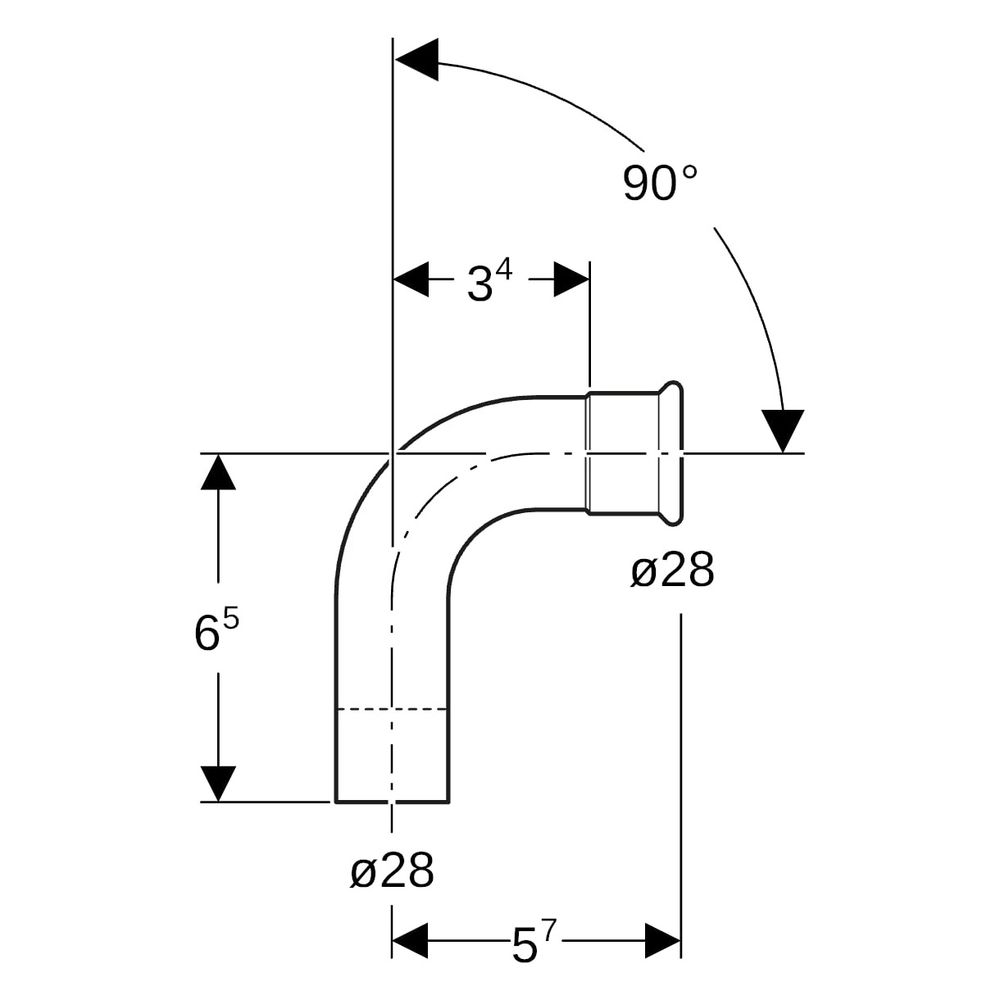

- Länge: 5,7 cm
- Höhe: 6,5 cm
- Z-Maß: 3,4 cm
Das Systembauteil ermöglicht eine sichere Richtungsänderung von 90 Grad in Gasleitungen mit einem Außendurchmesser von 28 mm. Durch die Verwendung von robustem Kupfer und den speziellen HNBR-Dichtring wird eine fachgerechte Verbindung in der Gasversorgung unterstützt. Die Kombination aus Pressmuffe und Einschubende erleichtert die Montage in entsprechenden Versorgungssystemen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings Kupfer |
| Hersteller-Artikelnummer | 34510 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 34 |
| Artikelnummer | GEBERIT-34510 |
| EAN-13 | 4024723345107 |
| Form | Bogen |
| Gewicht | 0,125 kg |
| Hauptfarbe Fitting | Kupfer |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 65 |
| Länge Anschluss 2 | 57 |
| Material Dichtung | Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR) |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 28 |
| Rohraußendurchmesser Anschluss 2 | 28 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Kupfer |
| Werkstoff des Anschlusses 2 | Kupfer |
| Werkstoffgüte Anschluss 1 | Cu-DHP (CW024A) |
| Werkstoffgüte Anschluss 2 | Cu-DHP (CW024A) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
