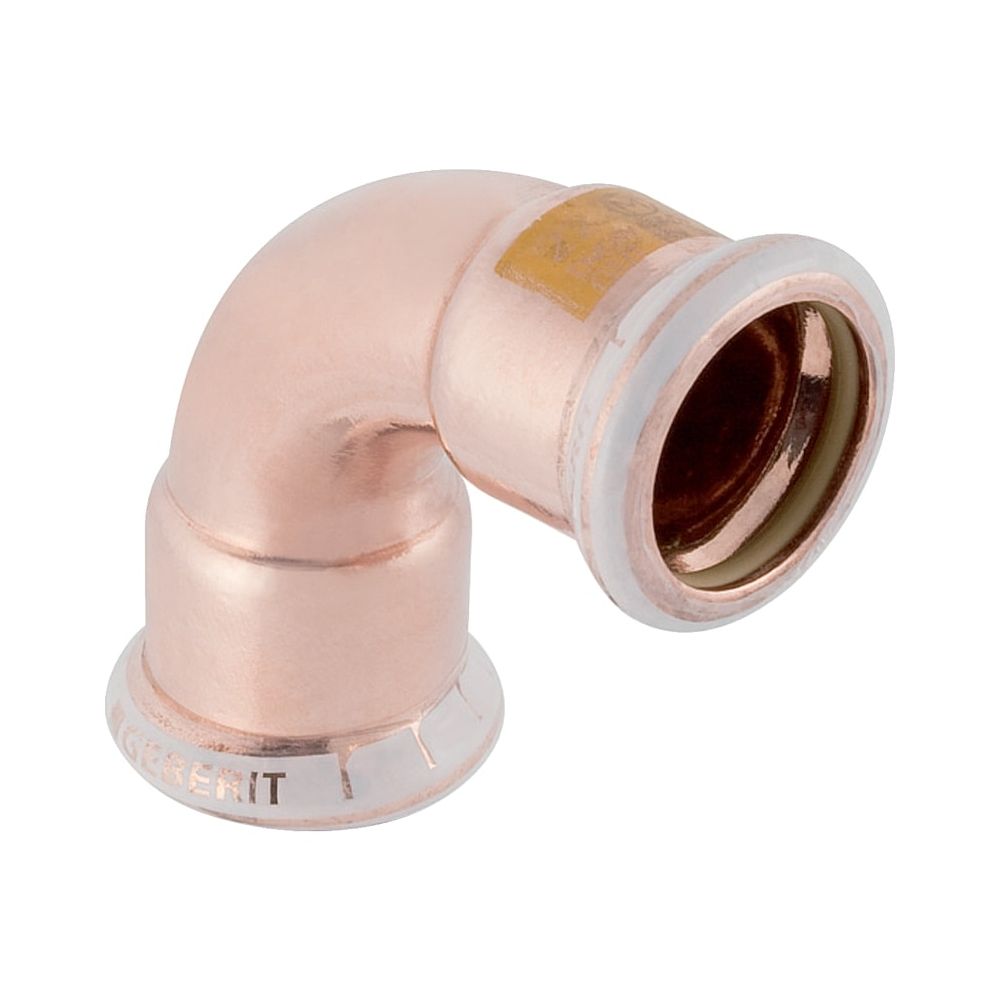

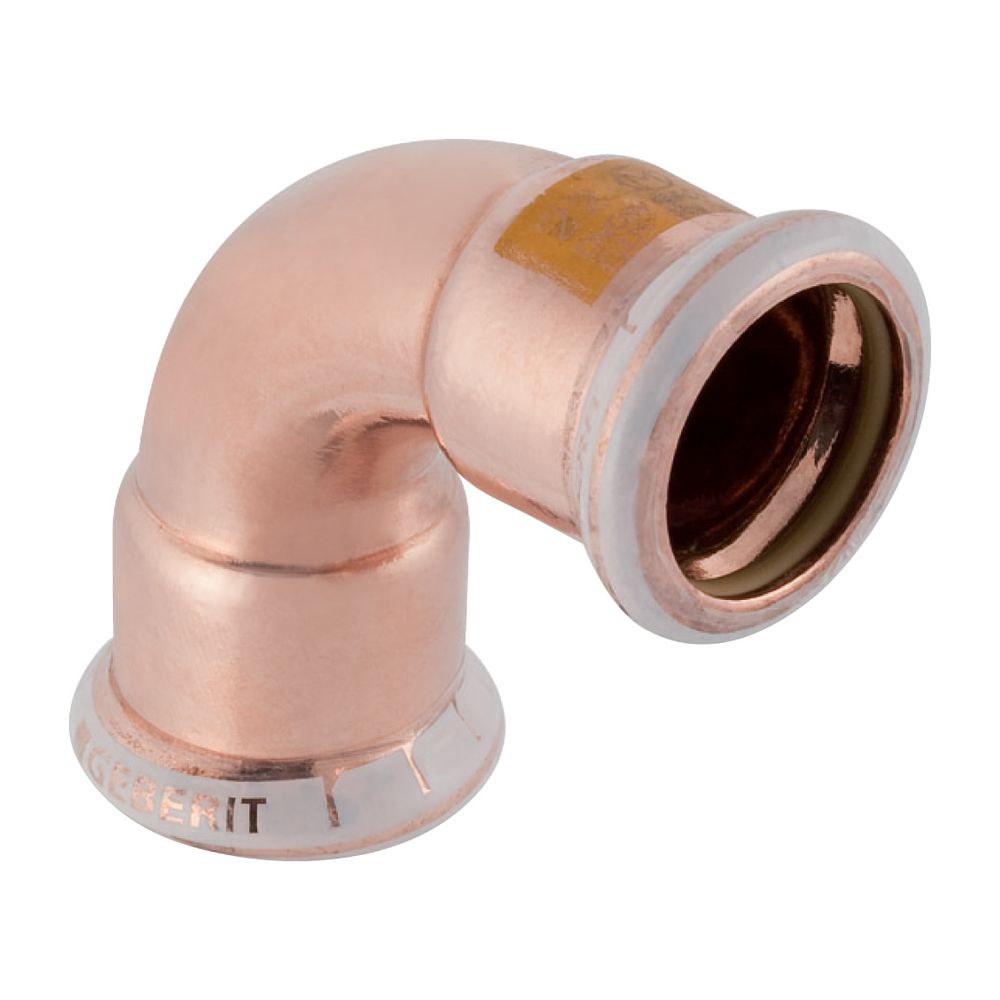

Geberit Bogen Mapress Gas 90 Grad, DN 50, 54mm, Kupfer, 34506

Dieser 90-Grad-Bogen aus der Mapress-Serie von Geberit ist für die fachgerechte Installation von Gasleitungen konzipiert. Das aus hochwertigem Kupfer (Cu-DHP) gefertigte Formstück eignet sich für den Einsatz mit Natur- und Flüssiggasen.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit der Kontur M, die eine zugfeste Verbindung ermöglichen. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil unverpresst undicht, wodurch sich Fehlverbindungen bei der Druckprüfung unmittelbar identifizieren lassen. Der gelbe Schutzstopfen an der Pressmuffe dient als Kennzeichnung für den vorgesehenen Einsatzbereich in Gasinstallationen.

Material und Dichtung

Das Fitting besteht aus Kupfer der Güte Cu-DHP (CW024A). Für die notwendige Dichtheit sorgt ein werkseitig eingesetzter Dichtring aus hydriertem Acrylnitrilbutadien-Kautschuk (HNBR), der speziell auf die Anforderungen von Gasleitungen abgestimmt ist. Die unbehandelte Oberfläche unterstreicht die Materialqualität des Kupfers.

Dieses Systemfitting bietet eine präzise Passform für Rohre mit einem Außendurchmesser von 54 mm. Durch die Kombination aus robustem Kupferwerkstoff und dem HNBR-Dichtring stellt das Bauteil eine zuverlässige Komponente für Gasversorgungssysteme dar. Mit einem Winkel von 90 Grad ermöglicht es eine exakte Richtungsänderung in der Leitungsführung bei einer Nennweite von DN 50.

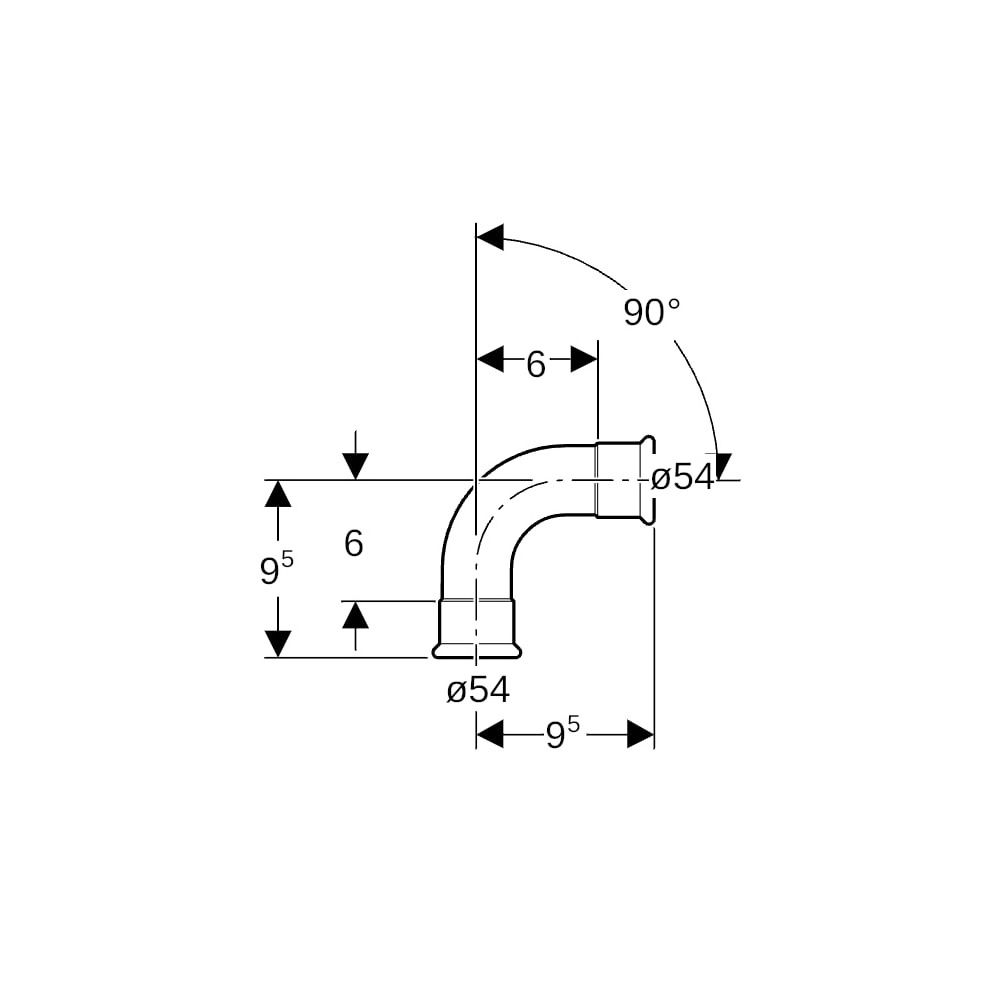

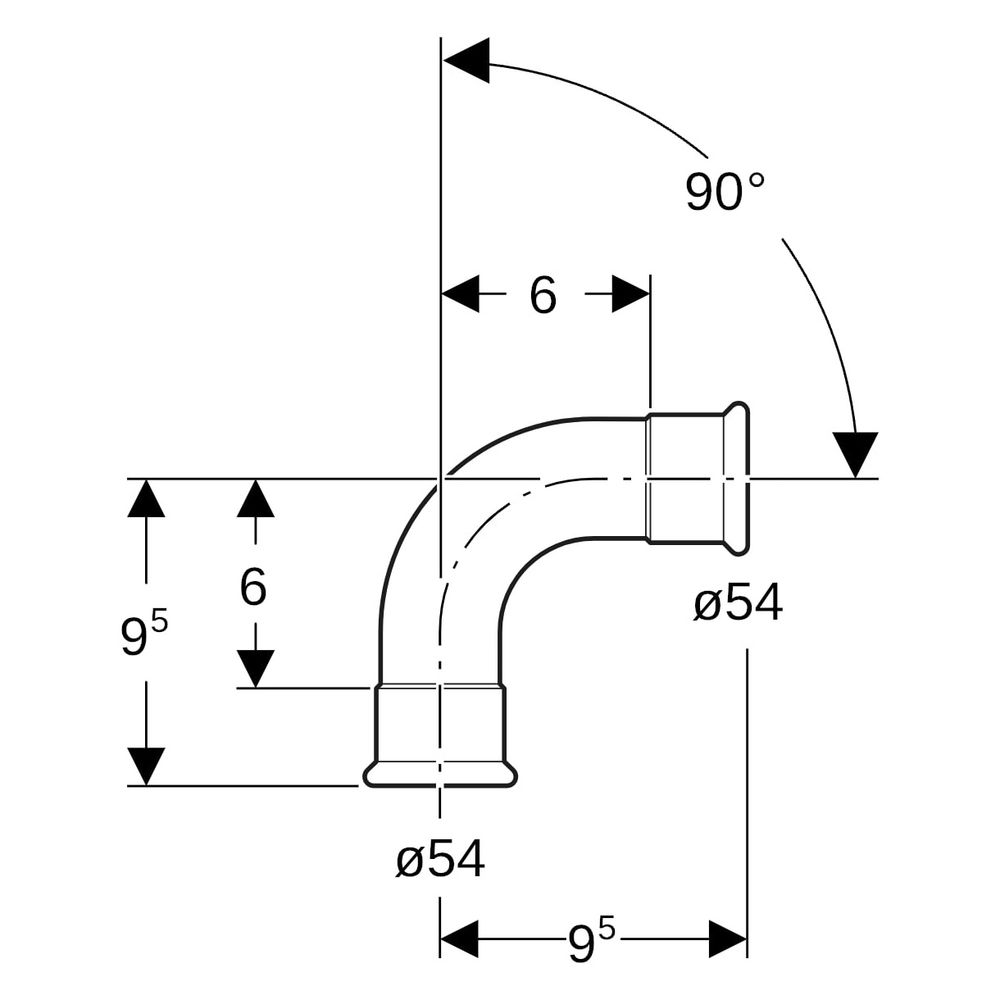

Technische Daten

• Werkstoff: Kupfer (Cu-DHP CW024A)
• Nennweite: DN 50
• Rohraußendurchmesser: 54 mm
• Winkel: 90 Grad
• Dichtungsmaterial: HNBR
• Anschlussart: Pressmuffe (Kontur M)
• Länge: 9,5 cm
• Z-Maß: 6 cm
