Geberit Bogen Mapress 90 Grad, DN 10, 12mm, Kupfer, 60101
Dieser 90-Grad-Bogen aus der Mapress-Serie von Geberit ermöglicht eine präzise Richtungsänderung in Kupferrohr-Installationssystemen. Das aus hochwertigem Cu-DHP Kupfer gefertigte Formstück ist für Anwendungen in der Haustechnik, Industrie sowie im Schiffbau konzipiert und erfüllt die Anforderungen an die Trinkwasserkonformität gemäß UBA-Vorgaben.
Zuverlässige Verbindungstechnik
Der Bogen verfügt über zwei Pressmuffen mit M-Kontur, die eine zugfeste Verbindung ermöglichen. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung unterstützt. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verschmutzungen bis zum Zeitpunkt der Installation. Zudem ist das Bauteil als unverpresst undicht gekennzeichnet, was eine einfache Leckageerkennung während der Druckprüfung ermöglicht.
Material und Sicherheit
Das verwendete Kupfermaterial Cu-DHP (CW024A) nach DIN EN 1412 bietet eine hohe Korrosionsbeständigkeit. Die integrierte Dichtung aus EPDM sorgt für eine zuverlässige Abdichtung des Systems.
Die präzise gefertigte Komponente mit einem Außendurchmesser von 12 mm und einem Winkel von 90 Grad überzeugt durch ihre robuste Materialqualität und einfache Handhabung. Durch die systemgebundene Ausführung und die Eignung für Trinkwasserinstallationen stellt dieser Bogen eine langlebige Lösung für professionelle Rohrleitungssysteme dar.

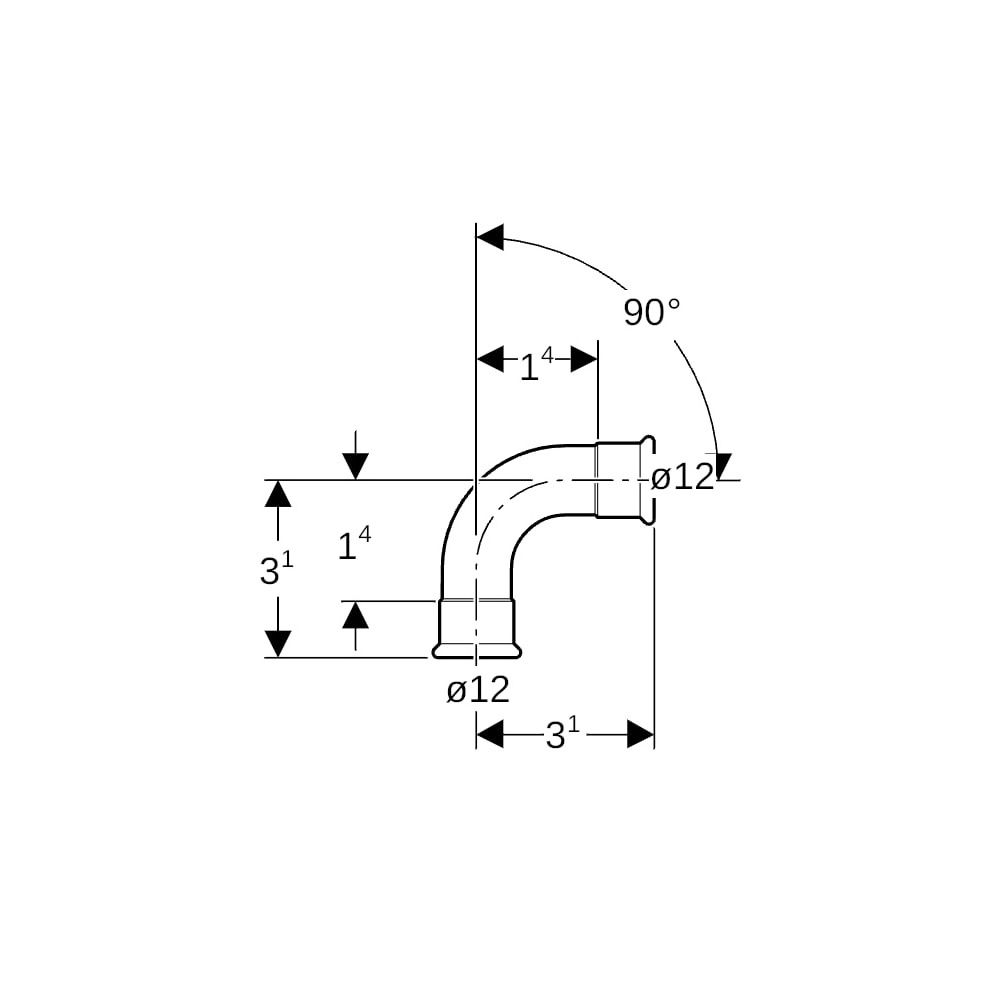

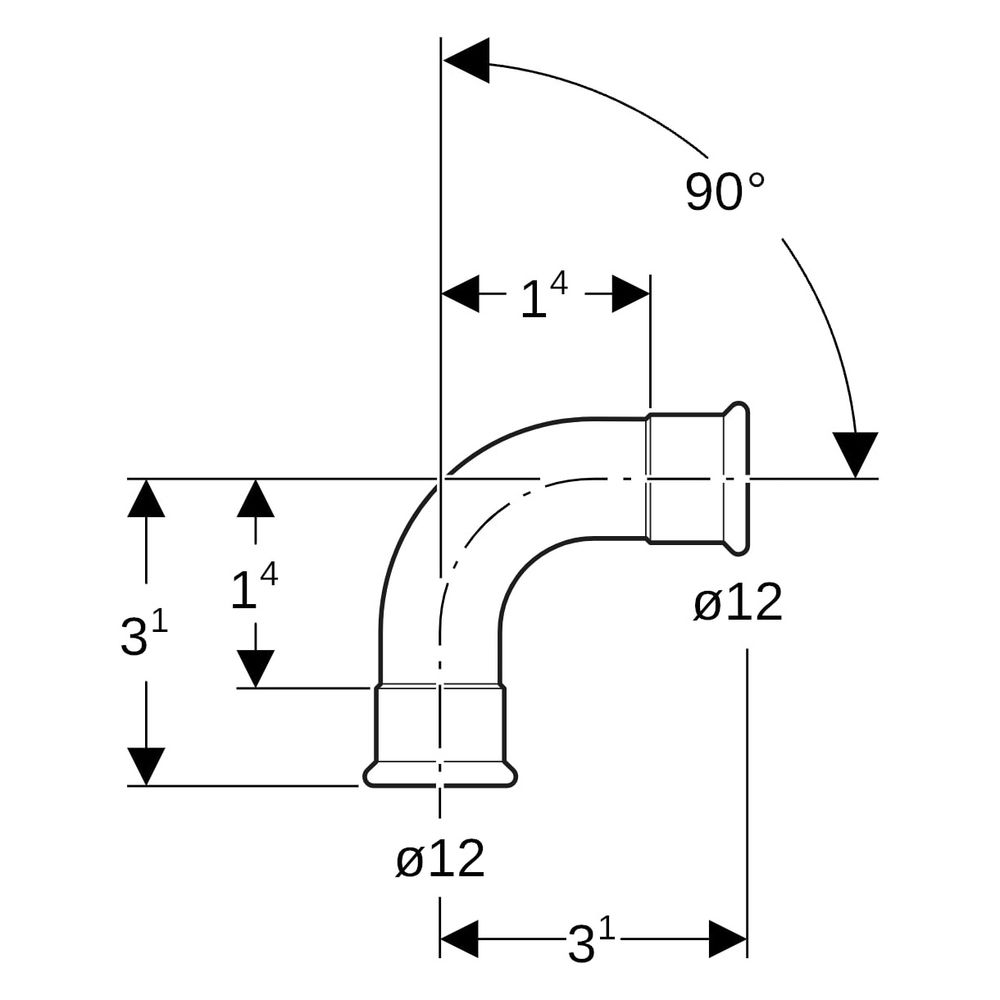

Technische Daten
- Werkstoff: Cu-DHP Kupfer (CW024A)
- Nennweite: DN 10
- Außendurchmesser: 12 mm
- Winkel: 90 °
- Länge: 3,1 cm
- Z-Maß: 1,4 cm
- Dichtungsmaterial: EPDM
- Anschlussart: Pressmuffe (M-Kontur)
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings Kupfer |
| Hersteller-Artikelnummer | 60101 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 14 |
| Arbeitslänge Anschluss 2 | 14 |
| Artikelnummer | GEBERIT-60101 |
| EAN-13 | 4024723601012 |
| Form | Bogen |
| Gewicht | 0,036 kg |
| Hauptfarbe Fitting | Kupfer |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 31 |
| Länge Anschluss 2 | 31 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 10 |
| Nenndurchmesser Anschluss 2 | DN 10 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 12 |
| Rohraußendurchmesser Anschluss 2 | 12 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Kupfer |
| Werkstoff des Anschlusses 2 | Kupfer |
| Werkstoffgüte Anschluss 1 | Cu-DHP (CW024A) |
| Werkstoffgüte Anschluss 2 | Cu-DHP (CW024A) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
