Beschreibung

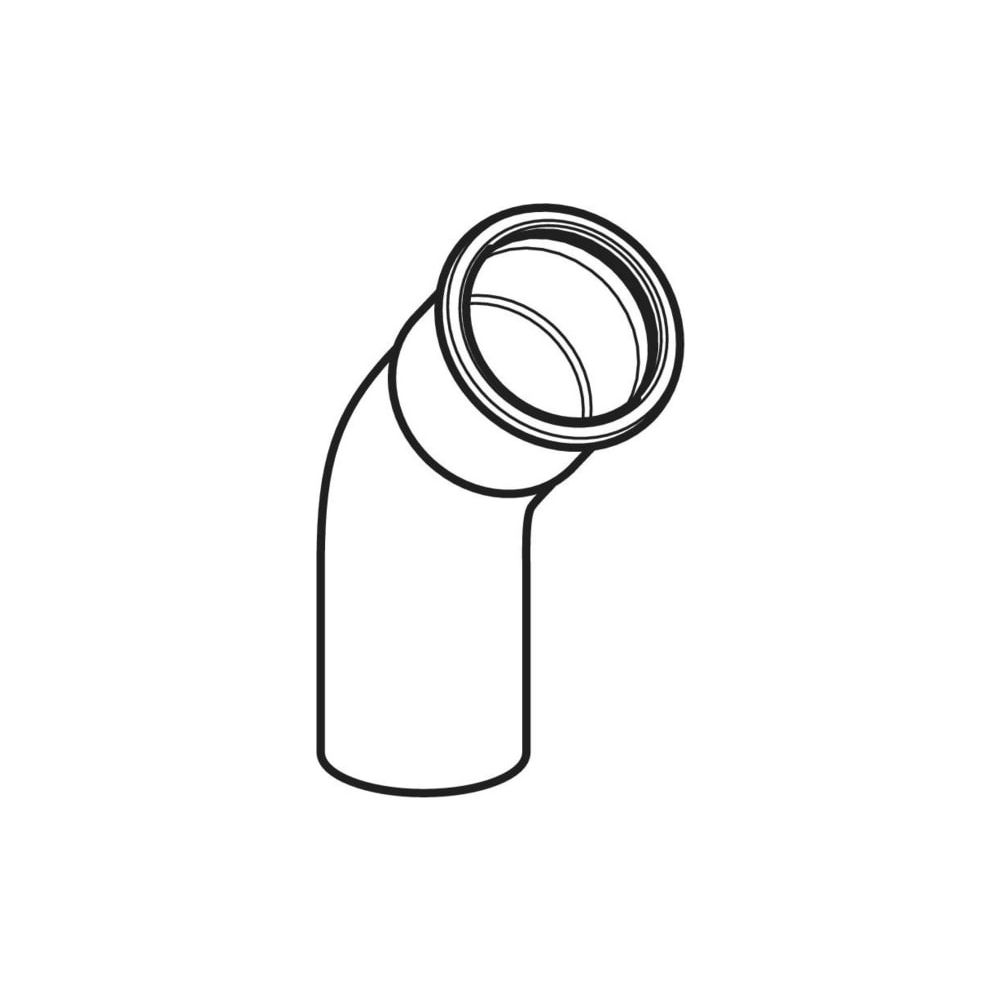

Geberit Bogen Mapress Therm 45 Grad, DN 20, 22mm, Edelstahl, 40704
Dieser Bogen aus der Serie Mapress Therm von Geberit ermöglicht eine präzise Richtungsänderung von 45 Grad in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe mechanische Stabilität aus.
Zuverlässige Verbindungstechnik
Der Fitting verfügt über ein Einschubende sowie eine Pressmuffe, die eine sichere und zugfeste Verbindung ermöglichen. Zur Erhöhung der Montagesicherheit ist das Bauteil mit einem Pressindikator ausgestattet. Zudem ist das System im unverpressten Zustand undicht, wodurch Fehlverbindungen bei der Druckprüfung unmittelbar erkannt werden.
Material und Einsatzbereich
Gefertigt aus rostfreiem Edelstahl, ist der Bogen für anspruchsvolle Installationsumgebungen ausgelegt. Die Abdichtung erfolgt über einen integrierten Dichtring aus CIIR in Schwarz. Das Produkt ist ausschließlich für geschlossene Versorgungssysteme vorgesehen und nicht für Trinkwasserinstallationen zugelassen.
Die Kombination aus robustem Edelstahl und der bewährten Pressverbindungstechnik sorgt für eine belastbare Rohrleitungsführung. Mit einem Nenndurchmesser von DN 20 und einem Rohraußendurchmesser von 22 mm ist der Bogen präzise auf gängige Systemanforderungen abgestimmt. Die einfache Handhabung durch das Einschubende und die integrierte Dichtung unterstützen eine effiziente Montage in professionellen Heizungs- und Versorgungsanlagen.
Technische Daten
- Werkstoff: Edelstahl
- Winkel: 45 °
- Nennweite: DN 20
- Rohraußendurchmesser: 22 mm
- Dichtungsmaterial: CIIR

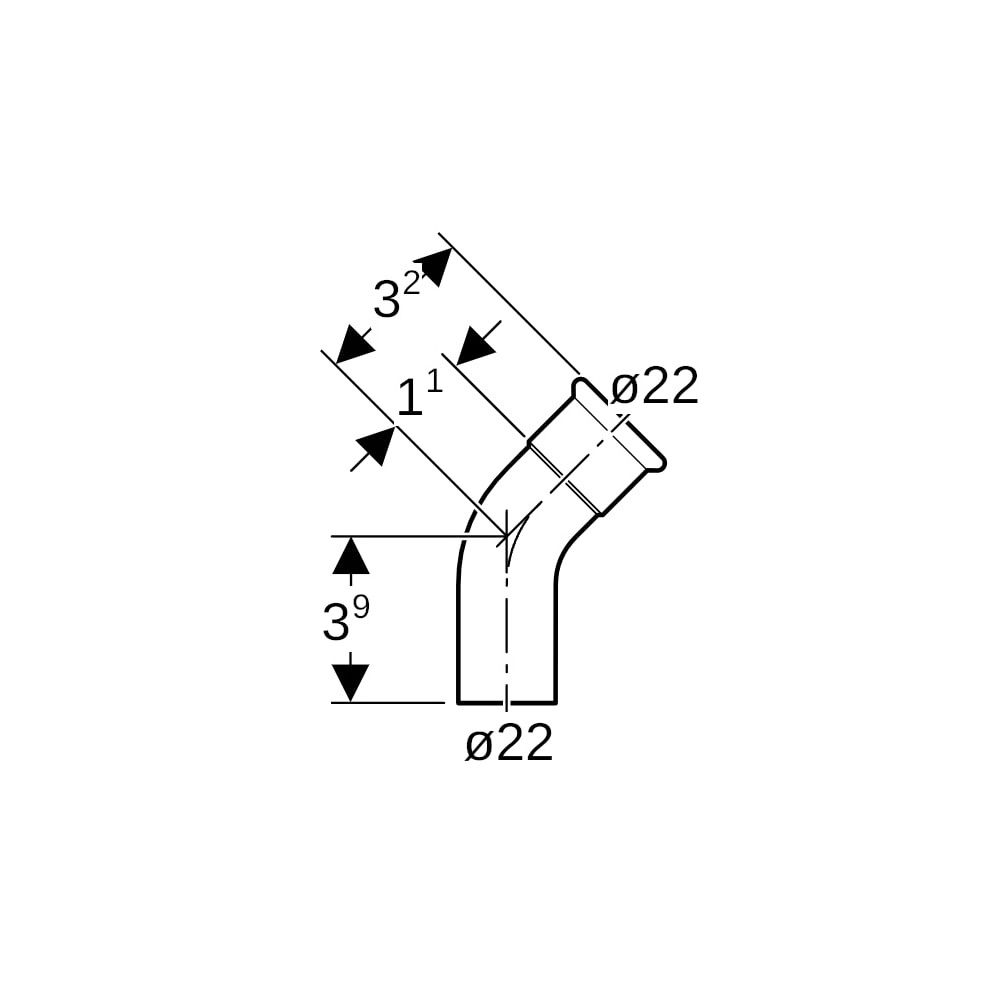

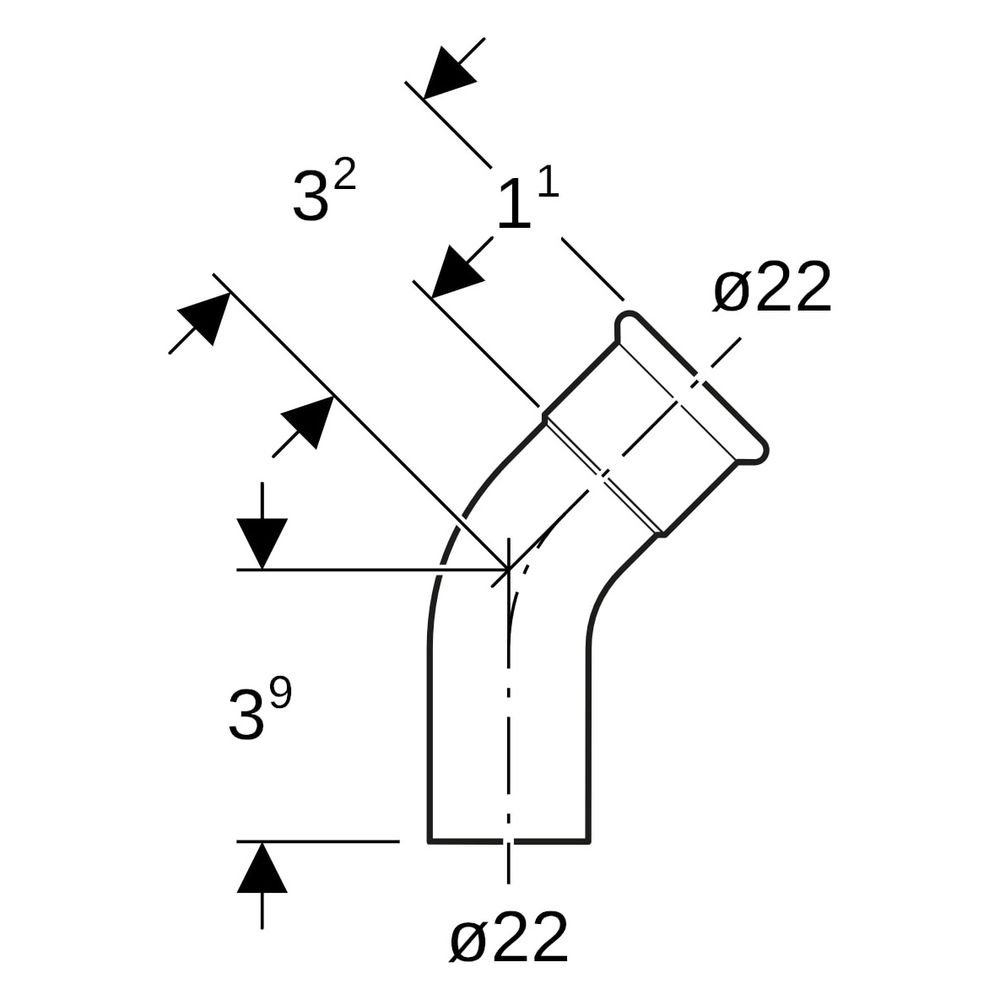

- Z-Maß: 1,1 cm
- Länge: 3,2 cm
- Höhe: 3,9 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Serie | Geberit Mapress Therm |
| Hersteller-Produktgruppe | Mapress Fittings Edelstahl |
| Hersteller-Artikelnummer | 40704 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 11 |
| Artikelnummer | GEBERIT-40704 |
| EAN-13 | 4025410095718 |
| Form | Bogen |
| Gewicht | 0,058 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 39 |
| Länge Anschluss 2 | 32 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 22 |
| Systemgebunden | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | rostfreier Stahl |
| Werkstoff des Anschlusses 2 | rostfreier Stahl |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
