Beschreibung

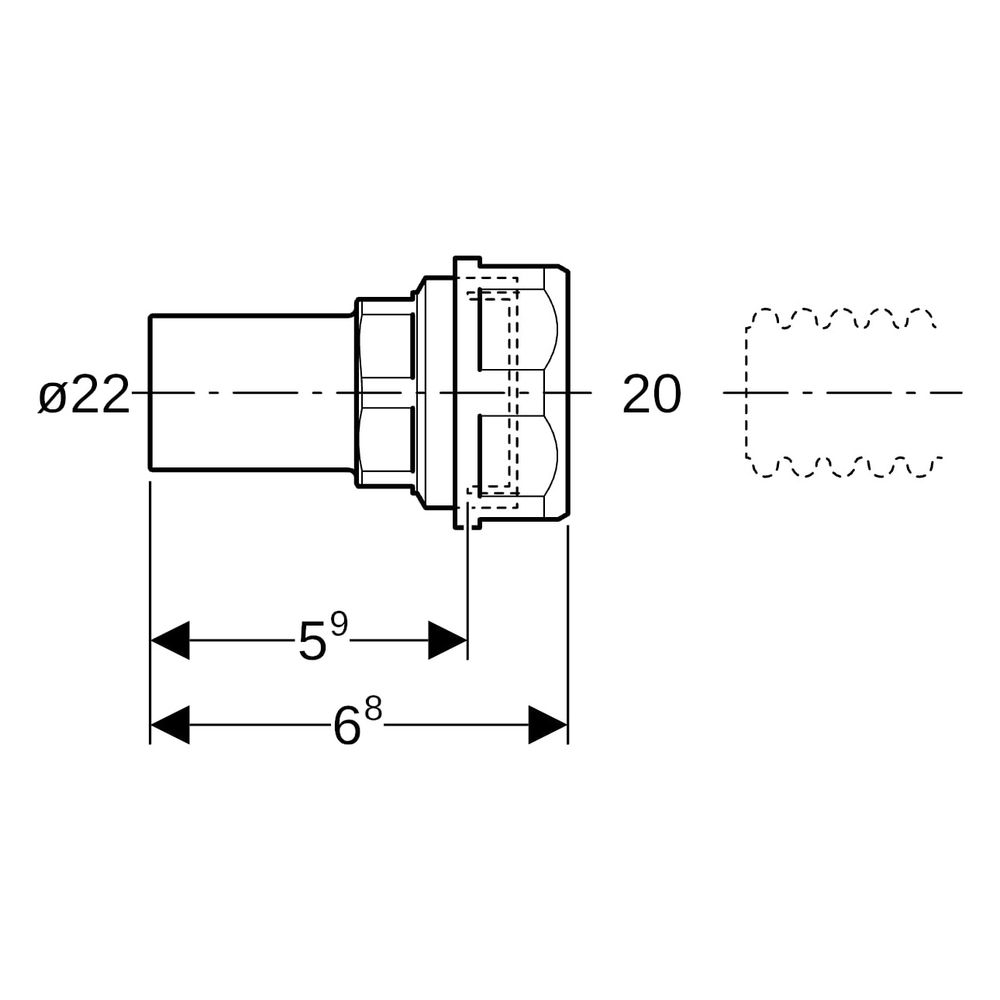

Geberit Mapress Übergang mit Klemmringverschraubung für Wellrohre, Einschubende Außendurchmesser 22mm, DN 20, 10 bar
Dieser Übergang von Geberit Mapress ermöglicht die Verbindung von Wellrohren mit dem Mapress Versorgungssystem. Das Bauteil aus entzinkungsbeständigem Messing ist für einen Betriebsdruck von bis zu 10 bar ausgelegt und zeichnet sich durch eine hohe Zugfestigkeit aus.
Robuste Verbindungstechnik
Der Übergang ist für eine Nennweite von DN 20 konzipiert und verfügt über ein Einschubende mit einem Außendurchmesser von 22 mm. Die Konstruktion aus DR-Messing CW602N sorgt für eine stabile Installation in Versorgungssystemen. Die Verbindung erfolgt über eine Klemmringverschraubung, die eine Montage an Wellrohren unterstützt. Die gerade Form des Fittings sowie die präzise Fertigung ermöglichen eine Integration in Rohrleitungsnetze.
Technische Daten
- Werkstoff: DR-Messing CW602N
- Nennweite: DN 20
- Außendurchmesser: 22 mm
- Betriebsdruck: 10 bar
- Länge: 6,8 cm
- Höhe: 5,9 cm
- Anschluss 1: Schiebeende
- Anschluss 2: Klemmring
Dieser Übergang bietet eine Lösung für die Anbindung von Wellrohren an das Mapress System. Durch die Verarbeitung aus Messing und die Auslegung auf 10 bar Betriebsdruck ist eine zugfeste Verbindung in der Haustechnik sichergestellt.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 22433 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Klemmring |
| Artikelnummer | GEBERIT-22433 |
| Druckstufe Flansch (PN) | PN 10 |
| EAN-13 | 4024723224334 |
| Form | gerade |
| Gewicht | 0,171 kg |
| Hauptfarbe Fitting | Messing |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 68 |
| Länge Anschluss 1 | 59 |
| Länge Anschluss 2 | 9 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn36Pb2As (CW602N) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
