Beschreibung

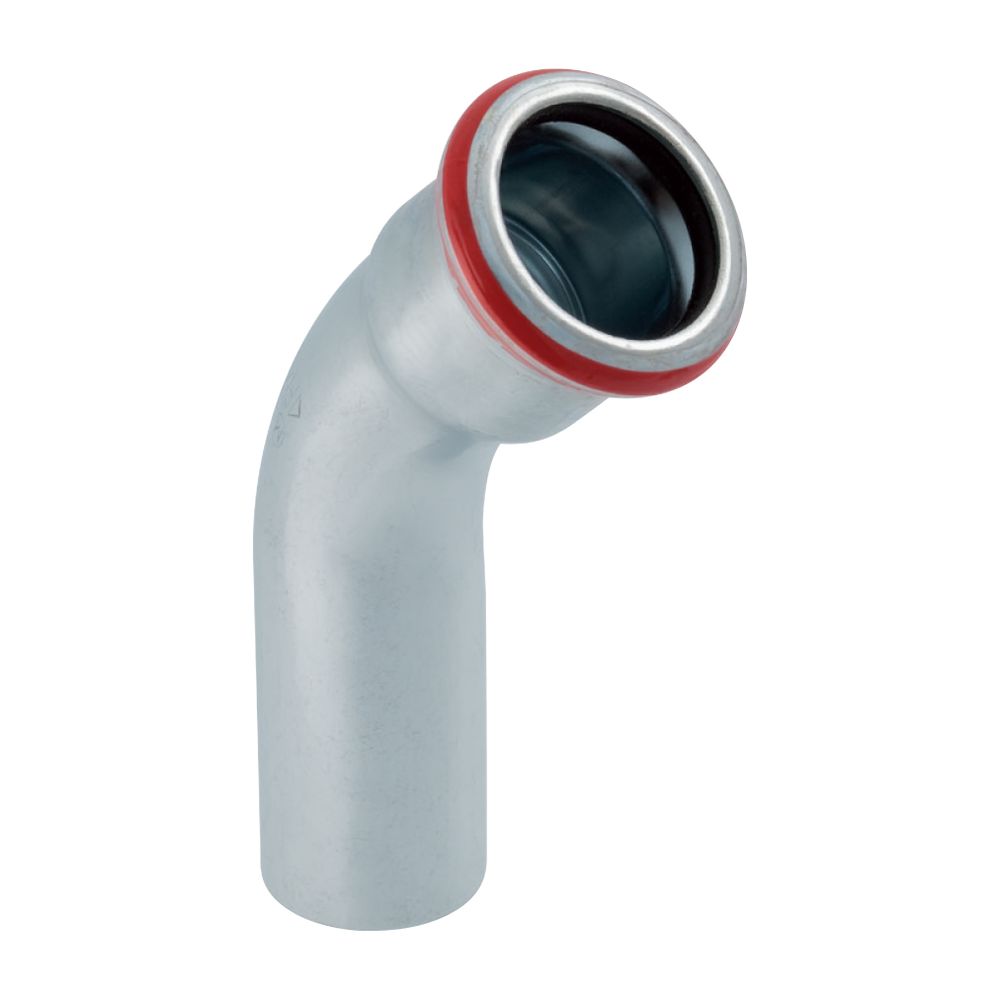

Geberit Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 12mm
Dieser Bogen mit 45 Grad Winkel aus unlegiertem C-Stahl dient der präzisen Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine dauerhafte, zugfeste Verbindung konzipiert.
Zuverlässige Verbindungstechnik
Der Fitting aus unlegiertem Stahl 1.0034 (E195) ist galvanisch verzinkt und bietet eine hohe Stabilität. Zur Erhöhung der Sicherheit bei der Montage ist das System unverpresst undicht, wodurch sich Fehlverbindungen während der Druckprüfung unmittelbar identifizieren lassen. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen eine fachgerechte Installation. Die Abdichtung erfolgt über einen CIIR-Dichtring, der für die Anforderungen in Versorgungssystemen ausgelegt ist.
Die Kombination aus hochwertigem C-Stahl und der bewährten Pressverbindungstechnik ermöglicht eine effiziente und sichere Installation in anspruchsvollen Leitungssystemen. Mit einem Außendurchmesser von 12 mm und einem Winkel von 45 Grad bietet das Bauteil eine passgenaue Lösung für präzise Rohrführungen. Die robuste Materialbeschaffenheit sorgt für eine langlebige Funktionalität in den vorgesehenen Einsatzbereichen.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Außendurchmesser: 12 mm
- Winkel: 45 °
- Nennweite: DN 10
- Dichtungsmaterial: CIIR
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe

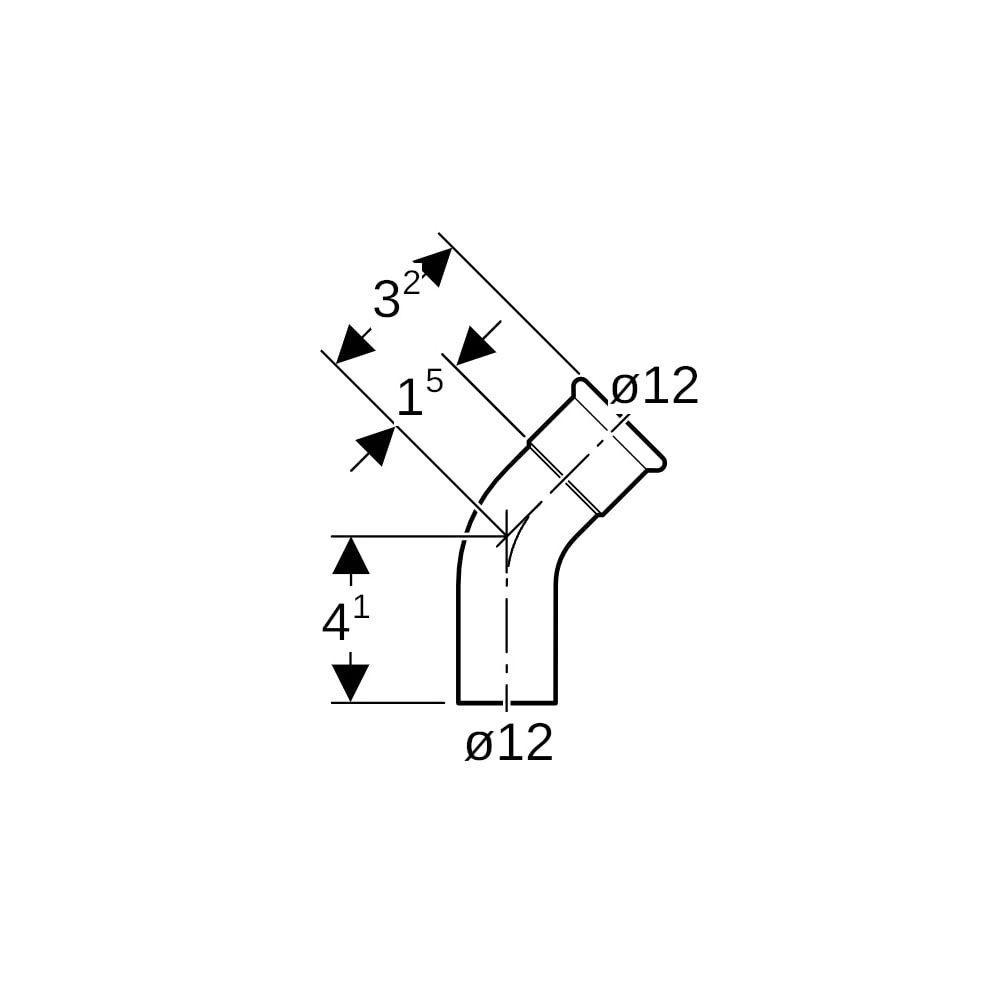

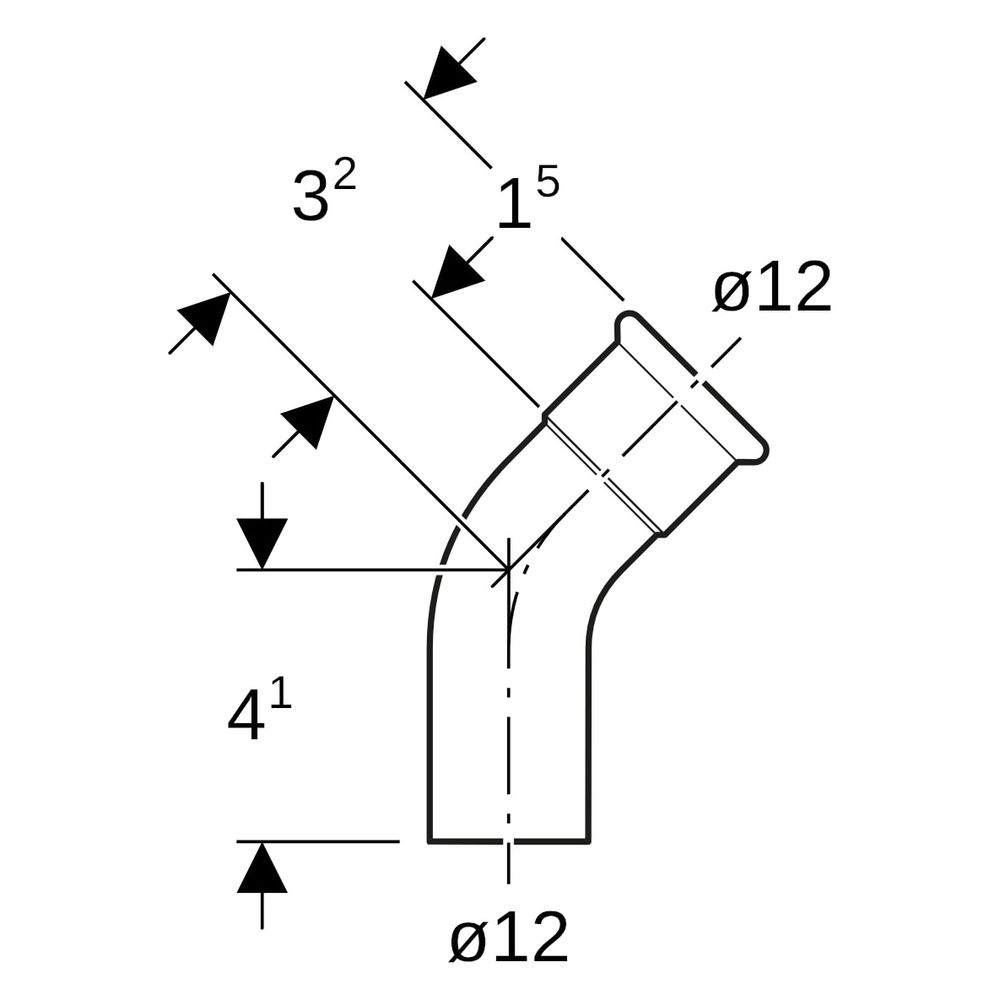

- Z-Maß: 1,5 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20701 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 15 |
| Artikelnummer | GEBERIT-20701 |
| EAN-13 | 4024723207016 |
| Form | Bogen |
| Gewicht | 0,034 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 41 |
| Länge Anschluss 2 | 32 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 10 |
| Nenndurchmesser Anschluss 2 | DN 10 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 12 |
| Rohraußendurchmesser Anschluss 2 | 12 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
