Beschreibung
Brötje Grundbausatz Schachtdurchführung, für 1x Abgasleitung DN 75 bei 1x BK 80
Der Brötje Grundbausatz Schachtdurchführung dient als Erweiterungsbausatz BK80/4 für die raumluftabhängige Abgasführung von Gas-Brennwertgeräten. Er ist für Anlagen mit einer Leistung von 14 bis 20 kW konzipiert und ermöglicht den Betrieb von bis zu zwei Kesseln in einer Abgaskaskade. Die Installation ist ausschließlich in Verbindung mit den Bausätzen BK 80/1 und BK 80/2 zulässig.
Welche Komponenten umfasst das System?
Der Bausatz besteht aus einwandigen Bauteilen aus Kunststoff (PPs), die für eine korrosionsbeständige Abgasführung sorgen. Die Zusammenstellung enthält ein Verlängerungsrohr, einen Stützbogen mit Auflageschiene sowie ein Reduzierstück von DN 110 auf DN 80. Zur fachgerechten Fixierung und zum Abschluss im Schacht sind zwei Abstandhalter sowie eine Schachtabdeckung enthalten.
Was ist bei der Installation zu beachten?
Das System ist für den Einsatz mit KAS 80 optimiert. Eine Verwendung in Kombination mit den Geräten NovoCondens BOB oder EcoGen WGS ist ausgeschlossen. Die raumluftabhängige Betriebsweise erfordert eine präzise Montage der einwandigen Längenelemente in der Dimension DN 80/110.
Technische Daten
- Systemtyp: Schachtdurchführung für Abgaskaskade
- Material: Kunststoff (PPs)
- Leistungsbereich: 14 bis 20 kW
- Maximale Kesselanzahl: 2
- Rohrdurchmesser: DN 80 / DN 110
- Verlängerungsrohr Länge: 500 mm
Dieser Grundbausatz bietet eine robuste Lösung für die Abgasführung in Kaskadensystemen. Durch die präzise Abstimmung auf die KAS 80 Serie wird eine effiziente Abgasabführung für bis zu zwei Kessel sichergestellt. Mit der ausgelegten Leistung von 14 bis 20 kW und den enthaltenen Komponenten wie Stützbogen und Reduzierstück ist eine fachgerechte Installation in bestehenden Schächten möglich.

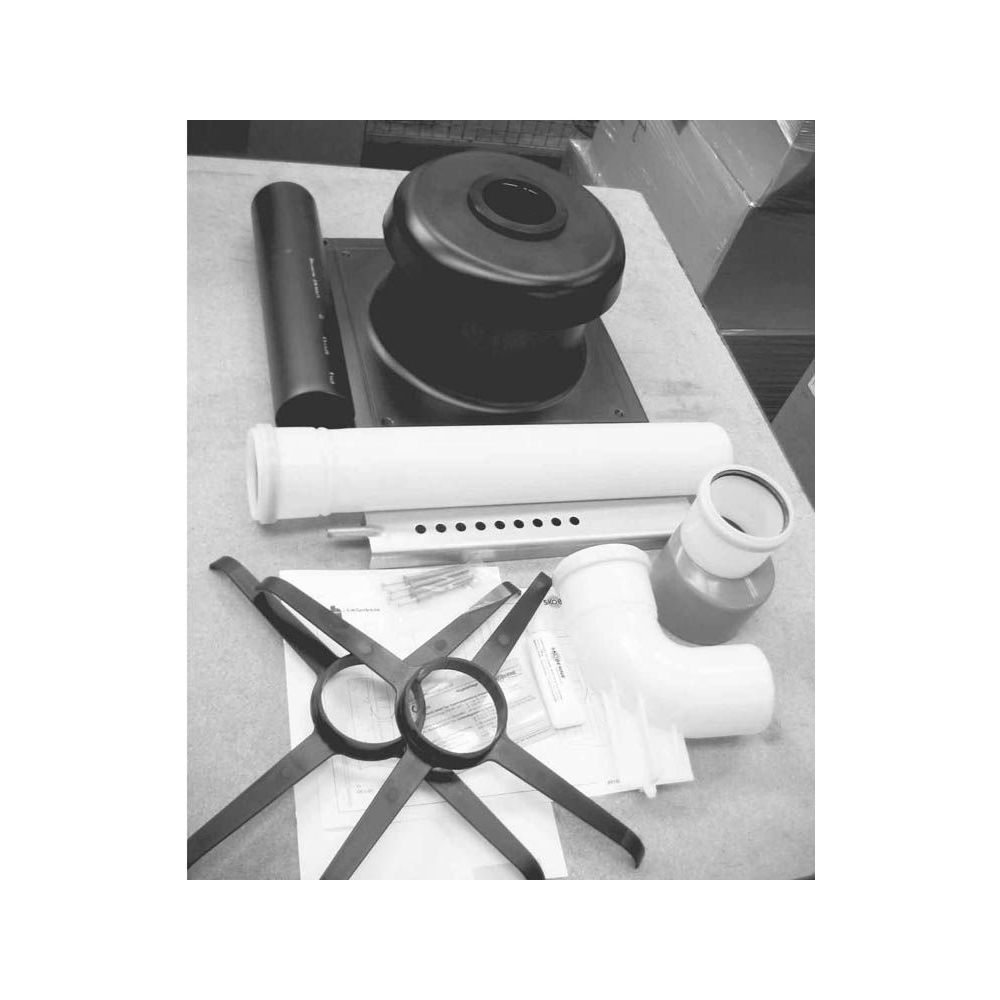

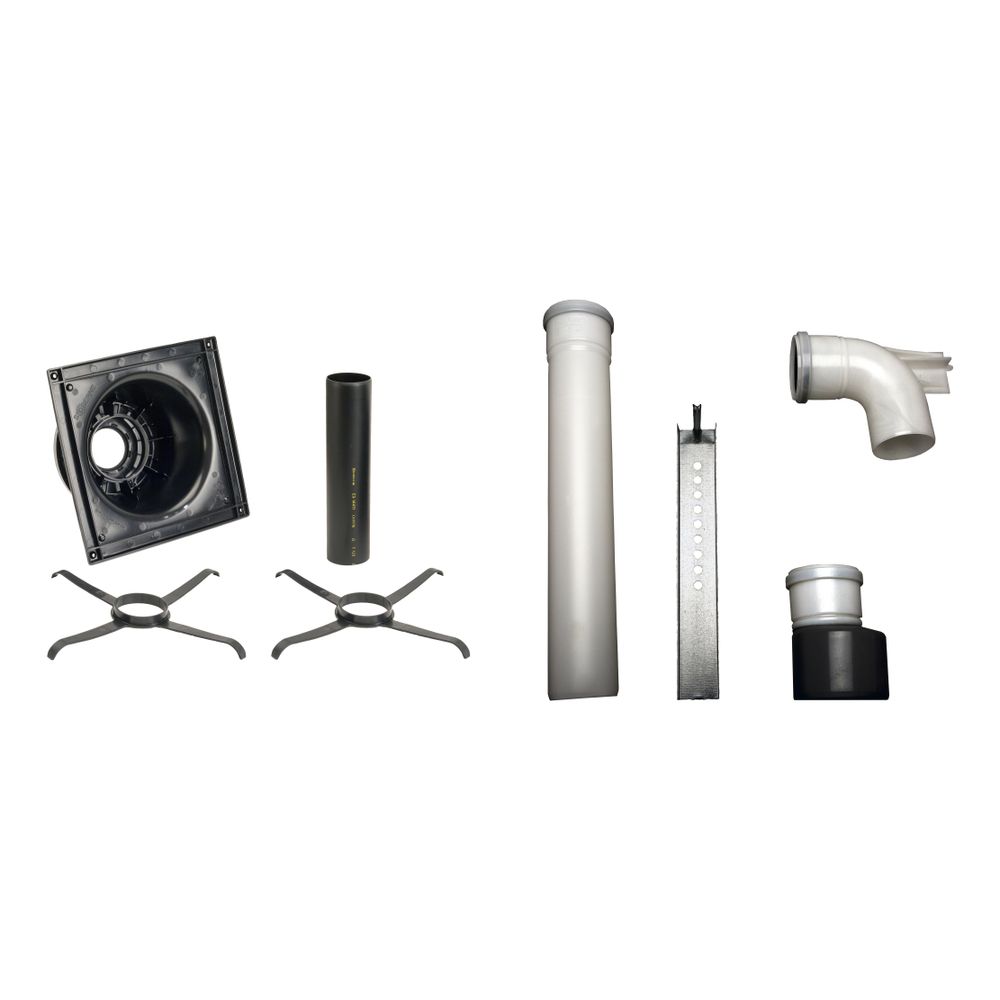

Lieferumfang
- 1x Brötje Grundbausatz Schachtdurchführung
- 1x Verlängerungsrohr DN 80 x 500 mm
- 1x Stützbogen DN 80 mit Auflageschiene
- 1x Reduzierstück DN 110 auf DN 80
- 2x Abstandhalter DN 80
- 1x Schachtabdeckung DN 80
Technische Daten
| Hersteller-Warengruppe | Abgassysteme Waermerzeuger |
| Hersteller | Brötje |
| Artikelnummer | BROETJE-995955 |
| EAN-13 | 4017042995955 |
| Gewicht | 3,515 kg |
