Brötje Energie-Hybrid-Manager Split ISR EHMS

Der Brötje Energie-Hybrid-Manager Split ISR EHMS ist ein witterungsgeführter Systemregler, der speziell für die erweiterte Steuerung von BLW-Split-Wärmepumpen entwickelt wurde. Ausgestattet mit einem Display und einer menügeführten Klartextanzeige, ermöglicht das Gerät eine präzise Regelung komplexer Heizsysteme. Der Einsatzbereich erstreckt sich von der Trinkwarmwasserregelung über das Pufferspeichermanagement bis hin zur Einbindung von Photovoltaik-Anlagen und Schwimmbadfunktionen.

Welche Funktionen bietet der Energie-Hybrid-Manager?

Der ISR EHMS fungiert als zentrale Steuereinheit für vielfältige Heizungsanwendungen. Er unterstützt einen Mischerheizkreis, der bei Bedarf um zwei weitere Kreise erweitert werden kann. Zudem bietet das System eine Kaskadenregelung für bis zu 15 weitere Brötje Wärmeerzeuger. Durch die Smart Grid Ready Funktion und den Photovoltaik-Kontakt lässt sich die Wärmepumpe effizient in moderne Energiemanagementsysteme integrieren. Auch spezielle Anforderungen wie eine Kühlkreisfunktion, Feststoffkesselanbindungen oder zwei unabhängige Delta-T-Regler werden abgedeckt.

Wie ist die technische Ausstattung gestaltet?

Das Gerät verfügt über eine Vielzahl an Schnittstellen für eine flexible Systemkonfiguration. Es stehen sechs multifunktionale 230 V Relaisausgänge für Pumpen und Ventile sowie sieben multifunktionale Fühlereingänge zur Verfügung. Für die drehzahlgeregelte Ansteuerung von Pumpen sind zwei PWM- oder 0 bis 10 V Ausgänge vorhanden. Zusätzlich ermöglichen vier 230 V Eingänge und vier potenzialfreie Eingänge die Verarbeitung externer Signale, wie etwa für Sperrzeiten oder Temperaturanforderungen. Die Kommunikation mit anderen ISR-Reglern ist über ein optionales Busmodul möglich.

Technische Daten

• Regelungsart: Witterungsgeführt
• Anzeige: Display mit Klartextmenü
• Mischerheizkreise: 1 (erweiterbar auf 3)
• Relaisausgänge: 6 (230 V)
• Fühlereingänge: 7
• PWM/0-10V Ausgänge: 2
• Potenzialfreie Eingänge: 4
• 230V Eingänge: 4
• Kaskadenregelung: Bis zu 15 Wärmeerzeuger
• Montageart: Wandaufbau

Der Brötje Energie-Hybrid-Manager Split ISR EHMS optimiert die Effizienz und Steuerung von BLW-Split-Wärmepumpensystemen durch seine umfangreichen Regelungsoptionen. Mit der Unterstützung für Solarthermie, Schwimmbadfunktionen und intelligentes Energiemanagement bietet er eine vielseitige Lösung für anspruchsvolle Heizungsanlagen. Die robuste Ausführung für den Wandaufbau inklusive Netzschalter und Sicherung ermöglicht eine zuverlässige Integration in die Haustechnik, während die menügeführte Klartextanzeige eine intuitive Bedienung und Konfiguration der verschiedenen Heizkreise und Zusatzfunktionen sicherstellt.

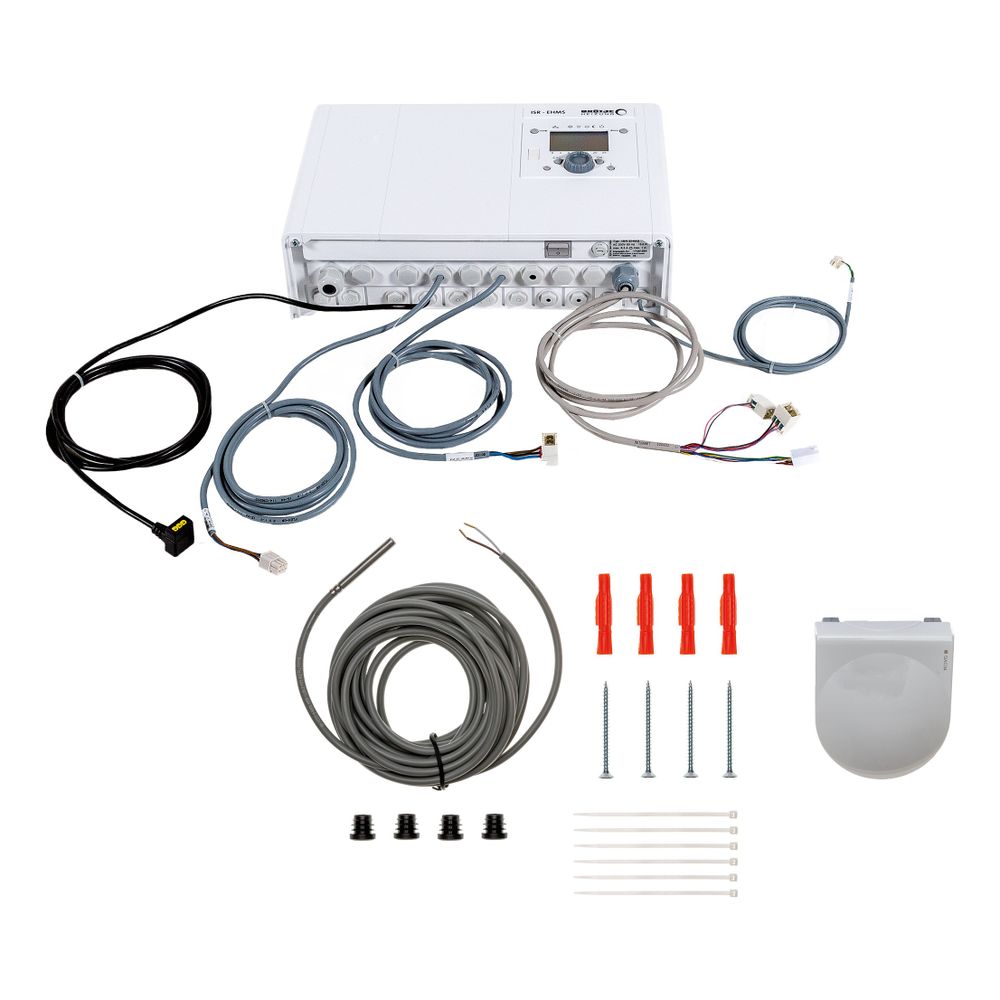

Lieferumfang

• 1x Brötje Energie-Hybrid-Manager Split ISR EHMS
• 1x Verdrahtungssatz BLW-Split
• 1x Universaltauchfühler UF6 C
• 1x Außentemperaturfühler ATF
