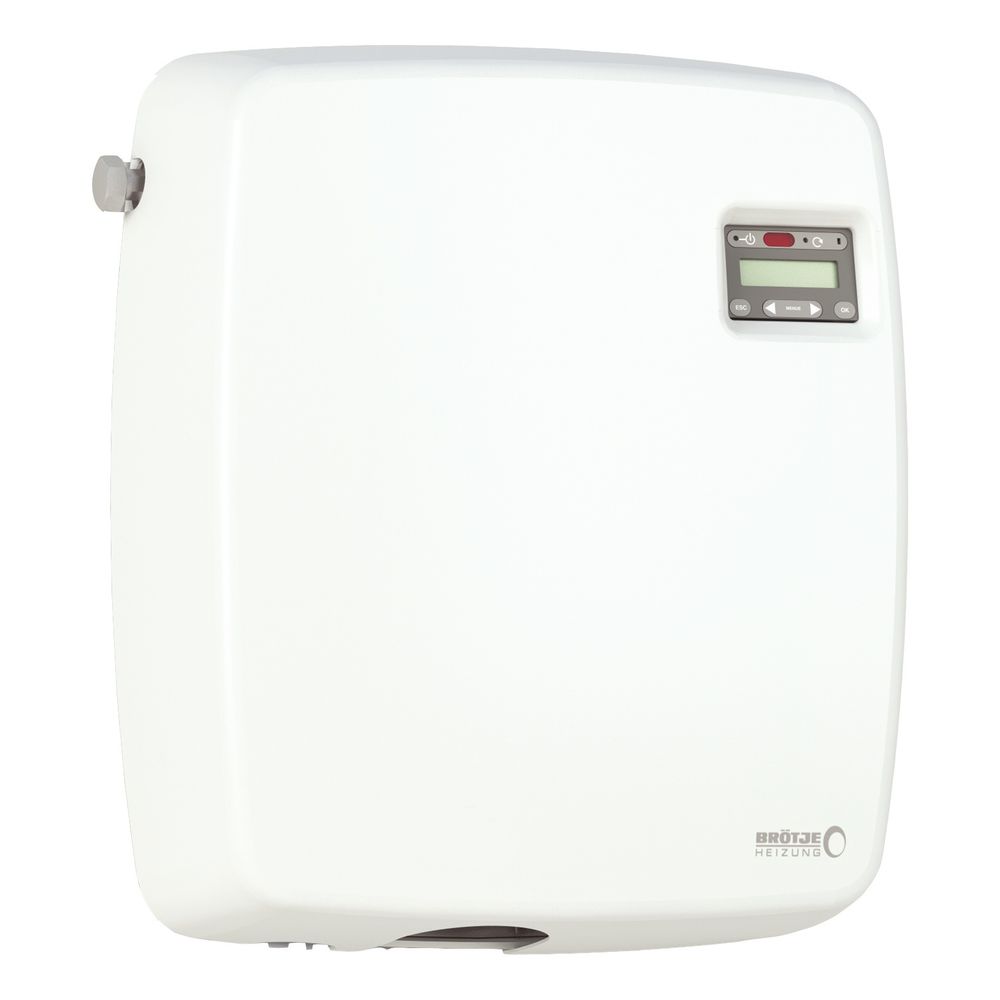

Brötje Heizungswasseraufbereitungsmodul WAM SK

Das Heizungswasser-Aufbereitungsmodul WAM SK aus der Serie AguaSave von BRÖTJE ermöglicht eine normgerechte Aufbereitung und Behandlung von Heizungswasser. Das System kombiniert eine Wasseraufbereitung mit einer Dosiereinrichtung zur mengenproportionalen Zugabe des Vollschutzprodukts SAV VSP (H Plus). Es eignet sich für die vollautomatische Befüllung von Heizungsanlagen und sorgt durch eine integrierte Überwachung für eine konstante Wasserqualität gemäß VDI 2035 Blatt 1. Die kompakte Wandmontageeinheit ist für den Einsatz in verschiedenen Heizungssystemen konzipiert.

Wie arbeitet das WAM SK bei der Wasseraufbereitung?

Das Modul nutzt integrierte Wasseraufbereitungskartuschen vom Typ SAV K2 mit Einweg-Wechselkartusche, um die Wasserqualität gezielt zu verbessern. Durch diesen Prozess wird die Gesamtsalzkonzentration um 50 bis 70 Prozent reduziert. Gleichzeitig senkt das Gerät den Gehalt an Chloriden und Sulfaten um 50 bis 70 Prozent sowie den Anteil an Nitraten und Härtebildnern um 60 bis 90 Prozent. Die Steuereinheit FILTROL 1 überwacht dabei kontinuierlich die Wasserqualität und zeigt alle relevanten Daten auf einem Display an, wodurch manuelle Berechnungen entfallen.

Welche Funktionen bietet die integrierte Befülltechnik?

Die Anlage verfügt über eine integrierte Nachfüllkombination, die den Anforderungen der DIN EN 1717 entspricht. Diese umfasst einen Systemtrenner, einen Druckminderer, einen Rückflussverhinderer sowie einen Schmutzfänger und ein Manometer. Die Befüllung erfolgt vollautomatisch und wird durch den Systemdruck sowie die Durchflussmenge gesteuert. Eine automatische Abschaltung erfolgt bei Erreichen der definierten Wasserqualität, der maximalen Füllmenge oder nach Ablauf einer festgelegten Zeit. Die Komponenten sind auf einer stabilen Trägerplatte montiert und durch eine Kunststoff-Oberschale in RAL 9003 sowie eine verstärkte Rückschale in RAL 7035 geschützt.

Technische Daten

• Befüllkapazität: bis zu 0,5 m³ pro Kartusche
• Befüllleistung: bis zu 0,20 m³/h
• Maximaler Betriebsdruck: 6 bar
• Maximale Wassertemperatur: 45 °C
• Maximale Raumtemperatur: 35 °C
• Elektrischer Anschluss: 230 V, 50 Hz, 10 Watt
• Anschlüsse: R 3/4 Zoll
• Abmessungen (H x B x L): 500 mm x 550 mm x 200 mm

Das BRÖTJE WAM SK Heizungswasser-Aufbereitungsmodul bietet eine zuverlässige Lösung zur Wasserbehandlung und automatischen Anlagenbefüllung. Mit einer Befüllleistung von bis zu 0,20 m³/h und einer Kapazität von 0,5 m³ pro Kartusche stellt es eine hohe Wasserqualität sicher. Die Kombination aus sensorgesteuerter Überwachung, automatischer Abschaltung und normgerechter Absicherung nach DIN EN 1717 macht das System zu einer effizienten Komponente für den langfristigen Schutz von Heizungsanlagen.
