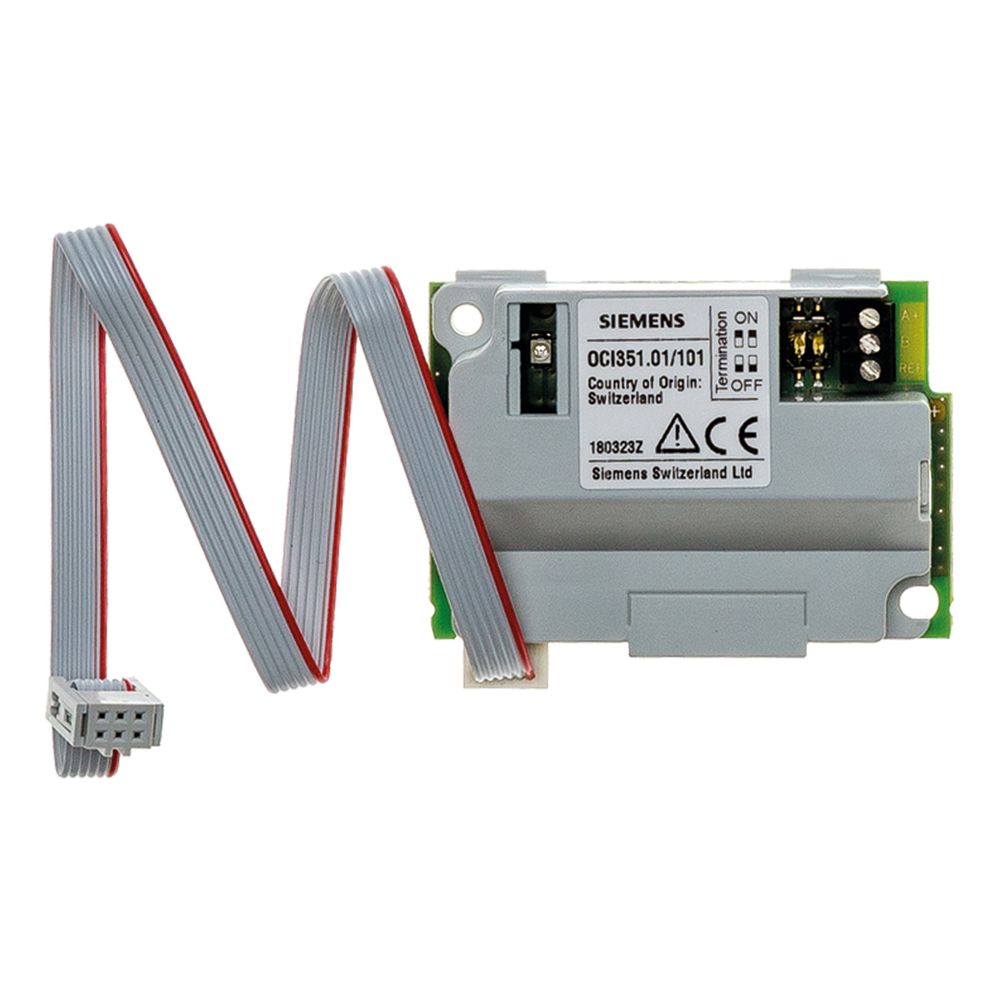

Brötje Modbus-Busmodul ISR MODBM
Das Brötje Modbus-Busmodul ISR MODBM dient als Schnittstelle zur Anbindung kompatibler Wärmeerzeuger und Wandaufbauregler mit ISR-Plus Regelung an Gebäudeleittechniksysteme. Durch die Modbus-RTU Kommunikation ermöglicht das Modul den Datenaustausch sowie die Fernbedienung der Regelung. Es ist für den Einbau in das Gerät oder ein Universal-Wandgehäuse konzipiert und eignet sich für Gas-Brennwertgeräte ab der Serie i.
Welche Funktionen bietet das Modbus-Busmodul?
Das Modbus-Busmodul fungiert als Modbus-Slave und erlaubt den Zugriff auf wesentliche Datenpunkte sowie Prozesssignale. Hierzu zählen unter anderem die Wärmeanforderung und die Erzeugersperre. Die Konfiguration der Modbus-Slave-Adresse sowie der Baudrate erfolgt über die ISR-Plus Bedieneinheit des angeschlossenen Wärmeerzeugers oder Reglers. Die physische Verbindung zum ISR-Plus Regler wird über ein 6-poliges Flachbandkabel hergestellt, während die Kommunikation mit der Gebäudeleittechnik über eine RS-485 Modbus-RTU Schnittstelle mit Schraubklemme realisiert wird.
Technische Daten
- Schnittstelle: RS-485 (EIA-485) Modbus-RTU
- Anschlussart: Schraubklemme
- Verbindung zum Regler: 6-poliges Flachbandkabel
- Kompatibilität: Gas-Brennwertgeräte ab Serie i mit ISR-Plus Regelung
- Montageort: Gerät oder Universal-Wandgehäuse
Das Brötje Modbus-Busmodul ISR MODBM stellt eine Lösung für die Integration von Wärmeerzeugern in übergeordnete Gebäudeleittechniksysteme dar. Durch die Unterstützung der Modbus-RTU Schnittstelle und die Möglichkeit zum Lesen und Schreiben wichtiger Prozesssignale wie Wärmeanforderungen, bietet das Modul eine präzise Steuerungsmöglichkeit. Die Konfiguration über die ISR-Plus Bedieneinheit und die flexible Montage im Gerät oder Wandgehäuse machen es zu einer funktionalen Erweiterung für kompatible Gas-Brennwertgeräte der Serie i.
Lieferumfang
- 1x Brötje Modbus-Busmodul ISR MODBM
- 1x Flachbandkabel
Technische Daten
| Hersteller-Warengruppe | Zubehoer Wand Waermeerzeuger |
| Hersteller-Serie | ISR |
| Hersteller | Brötje |
| Artikelnummer | BROETJE-7716583 |
| EAN-13 | 4017042200974 |
| Gewicht | 0,214 kg |
| Typ | MODBM |
| WEEE-Nr. | DE52393901 |
