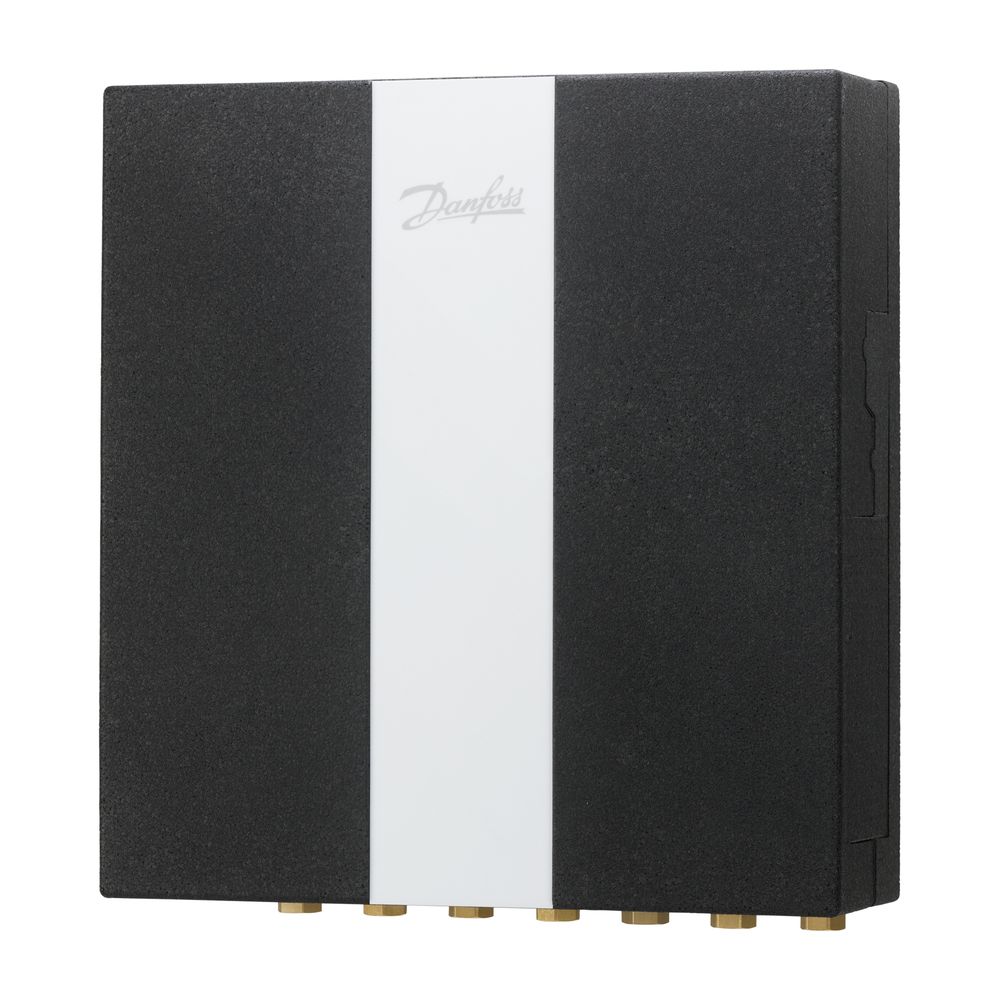

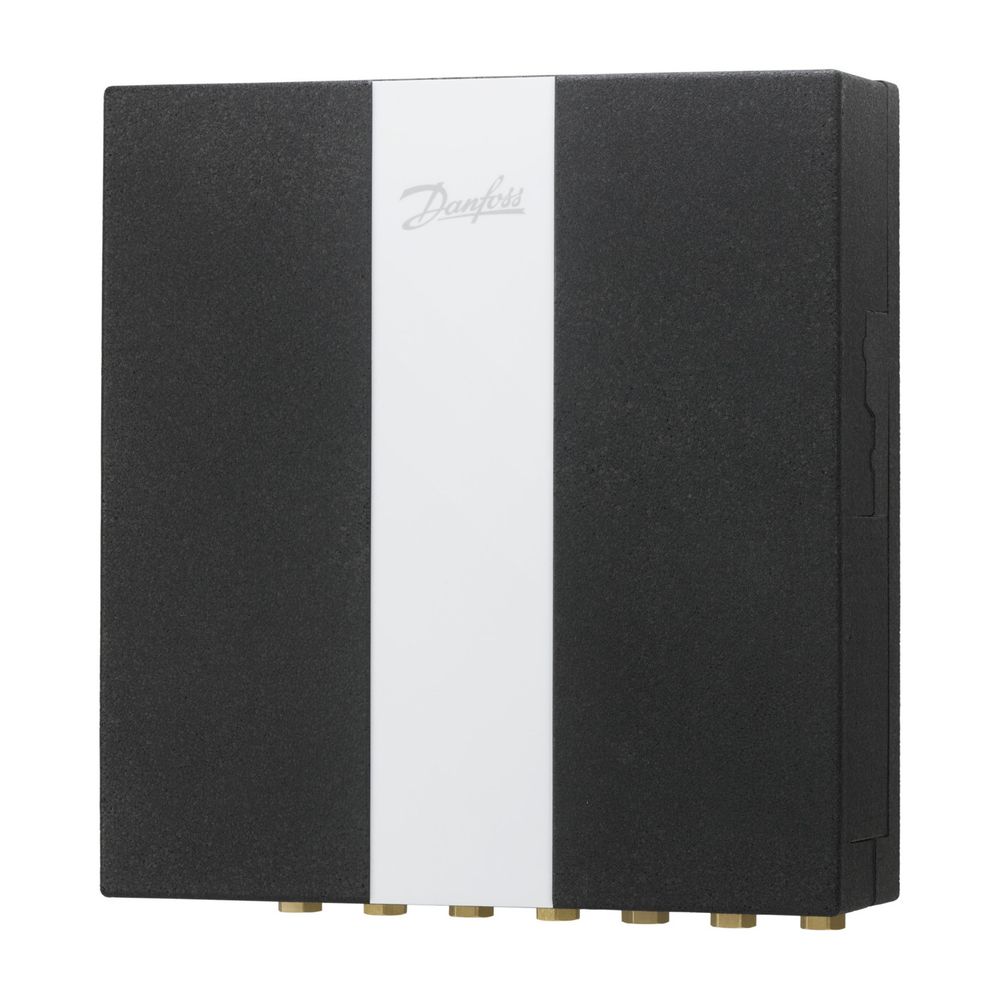

Danfoss Wohnungsstation Evoflat FSS 3 HT-Heizung, 55kW, Dämmhaube

Die Danfoss Wohnungsstation Evoflat FSS 3 HT-Heizung ist eine kompakte Lösung für die direkte Heizung und hygienisch sichere Warmwasserbereitung. Mit einer Wärmeübertragerleistung von 55 kW und einer integrierten Dämmhaube bietet diese Station eine effiziente und zuverlässige Funktion. Sie ist für die Unterputz- oder Aufputzwandmontage konzipiert und arbeitet im Durchflusssystem ohne Hilfsenergie.

Wie ist die Danfoss Wohnungsstation Evoflat FSS 3 aufgebaut?

Die Wohnungsstation Evoflat FSS 3 von Danfoss ist auf einer wärmeisolierten Grundplatte montiert, was eine flexible Unterputz- oder Aufputzinstallation ermöglicht. Die Verrohrungen bestehen aus Edelstahl, ergänzt durch entzinkungsfreie Armaturen. Alle internen Verbindungen sind mit Click-fit-Anschlüssen ausgeführt, was die Montage vereinfacht. In die Station sind Passstücke für den Wärmemengenzähler und den Kaltwassereingangszähler integriert. Die Armaturen, Verschraubungen und Bauteile erfüllen die Anforderungen an die Wasserqualitäten gemäß AGFW Merkblatt 510 und VDI 2035, wodurch kein zusätzlicher hydraulischer Abgleich in den Strängen erforderlich ist. Zur Reduzierung der Wärmeverluste ist eine Wärmedämmhaube aus EPP mit einem Wärmedurchgangskoeffizienten von 0,039 auf die Station aufgesteckt. Dies reduziert den Wärmeverlust auf etwa 150 kWh pro Jahr (bei 65 °C Vorlauftemperatur und 1 Stunde Warmwasserzapfung pro Tag).

Wie funktioniert die Warmwasserbereitung der Evoflat FSS 3?

Die Warmwasserbereitung erfolgt über einen druckgesteuerten Regler mit integrierter Differenzdrucküberwachung und Temperaturnachregelung. Dies stellt eine konstante Warmwassertemperatur auch bei schwankenden Drücken, Vorlauftemperaturen oder Entnahmemengen während des Zapfvorganges sicher, unterstützt durch den Danfoss Typ TPC-M. Nach Beendigung des Zapfvorganges wird der Primär- und Sekundärdurchfluss sofort unterbrochen. Der Warmwasserausgang und der Primäreingang sind am Wärmeübertrager unten angeordnet, was eine schnelle Auskühlung des Wärmetauschers nach dem Zapfen ermöglicht. Diese Maßnahme hilft, Kalkausfällungen, Bakterienbildung und Leerlaufverluste weitgehend zu vermeiden. Der Danfoss XB Wärmetauscher aus Edelstahl 1.4404 verfügt über eine patentierte MicroPlate-Plattenstruktur, die eine gleichmäßigere Medienverteilung und einen bis zu 10 Prozent höheren Wirkungsgrad gegenüber Standard-Wärmetauschern ermöglicht. Die spezielle Bauart sorgt durch speziell ausgeführte Lötstellen (Cu-Lot) für eine höhere Lebensdauer und Druckbeständigkeit. Die Warmhaltung der Primärleitung wird durch ein thermostatisch gesteuertes Bypassventil sichergestellt. Im Kaltwassereingang sind ein Zählerpassstück 110 mm 3/4 AG und ein Kaltwasserausgang standardmäßig montiert. Die Regelung der Warmwassertemperatur erfolgt über ein Thermostat mit einer Reaktionszeit von kleiner oder gleich 3 Sekunden, das unmittelbar auf den Volumenstrom auf der Heizungsseite eingreift, wodurch Schwankungen in der Vorlauftemperatur unkritisch sind.

Welche Funktionen bietet die Heizungsregelung der Evoflat FSS 3?

Für die Heizungsfunktion ist eine Reglereinheit bestehend aus einem fest eingestellten Differenzdruckregler, einem Zonenventil (optional mit Antrieb ausführbar) und der Entlüftung integriert. Die Wohnungsstation bietet flexible Heizleistungen: 10 kW bei einem Delta T von 20K und einem Volumenstrom von 430 l/h, sowie 15 kW bei einem Delta T von 20K und einem Volumenstrom von 645 l/h. Der Primärvorlauf ist mit einem Schmutzfänger und einer Fühlertasche für einen Wärmemengenzähler mit Direkttauchfühler M10x1mm ausgestattet. Der Primärrücklauf verfügt über ein Passstück für einen Wärmemengenzähler 110 mm 3/4 AG.

Technische Daten

• WW-Leistung Wärmeübertrager: 55 kW (bei 65 °C /14 °C Primär und 10 °C/45 °C Sekundär)
• Zapfmenge: 22,7 l/min
• Druckverlust Primär: 41 kPa (ohne WMZ)
• Heizleistung 1: 10 kW (delta T 20K, Volumenstrom 430 l/h)
• Heizleistung 2: 15 kW (delta T 20K, Volumenstrom 645 l/h)
• Druckstufe: PN 10
• Maximale Temperatur: 95 °C
• Abmessungen (HxBxT ohne Kugelhähne): 590 x 550 x 150 mm
• Gewicht: 12 KG
• Anschlüsse für Kugelhähne DN 20 Primär Vorlauf: 4
• Anschlüsse für Kugelhähne DN 20 Primär Rücklauf: 3
• Material Wärmetauscher: Edelstahl 1.4404
• Wärmedämmhaube: EPP, λ 0,039

Die Danfoss Wohnungsstation Evoflat FSS 3 HT-Heizung überzeugt durch ihre kompakte Bauweise, hochwertige Materialien und eine effiziente Regelungstechnik. Mit einer Wärmeübertragerleistung von 55 kW und flexiblen Heizleistungen von bis zu 15 kW stellt sie eine zuverlässige und hygienische Warmwasserbereitung sowie eine komfortable Raumheizung sicher. Die integrierte Dämmhaube trägt zusätzlich zur Energieeffizienz bei.

Lieferumfang

• 1x Danfoss Wohnungsstation Evoflat FSS 3
• 1x Wärmedämmhaube aus EPP
