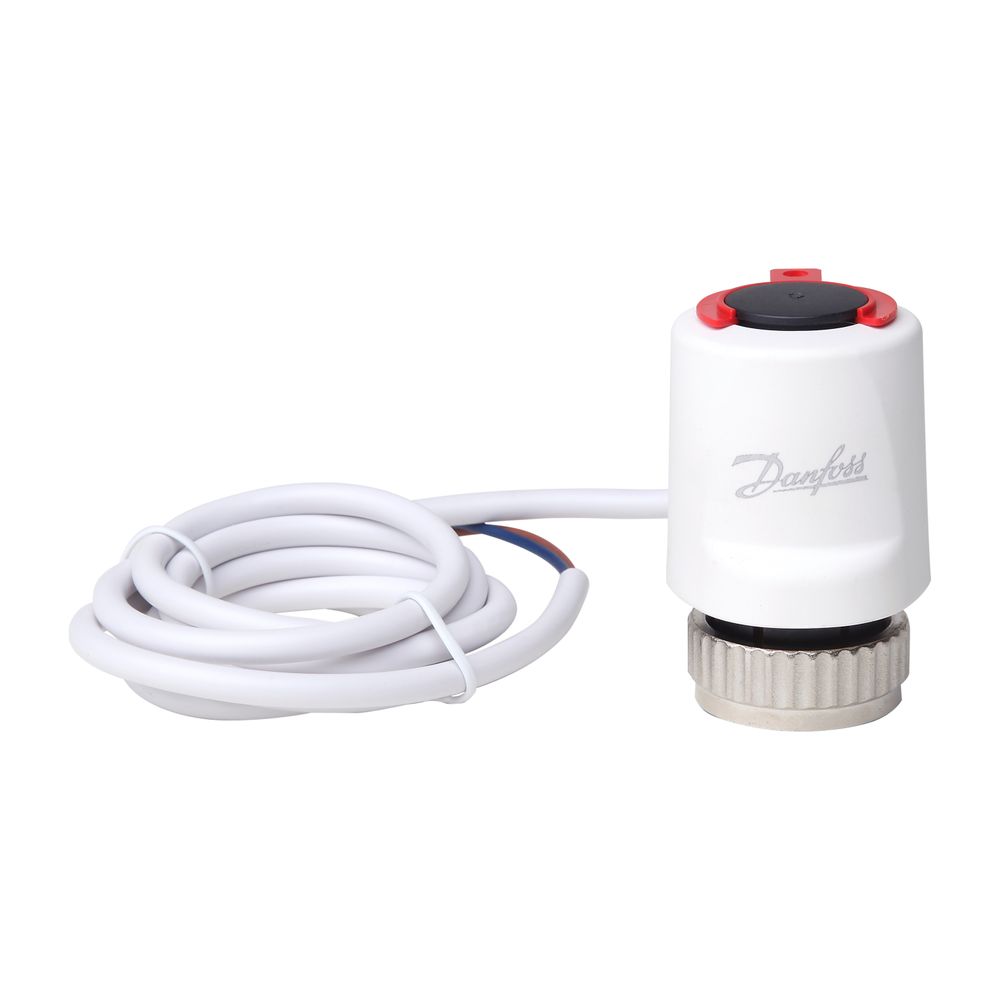

Danfoss Stellantrieb Thermot M30x1,5 normal geschlossen (NC), 230 VAC

Der Danfoss Stellantrieb Thermot M30x1,5 ist ein thermischer Stellantrieb, der für Ventile mit einem Anschluss von M30 x 1,5 mm konzipiert ist. In der Ausführung normal geschlossen (NC) und mit einer Versorgungsspannung von 230 VAC eignet sich dieser Stellantrieb ideal für den Einsatz in Heizungsanlagen. Er ermöglicht eine präzise Regelung in Verbindung mit verschiedenen Raumtemperaturreglern und bietet eine sichtbare Positionsanzeige für eine einfache Funktionskontrolle.

Wie funktioniert der Danfoss Thermot Stellantrieb?

Der Stellantrieb arbeitet mit einer thermischen Ansteuerung und ist für die Versorgung mit 230 VAC ausgelegt. Er verfügt über eine Stellkraft von 100 N und bewegt die Ventilspindel innerhalb von etwa 3 Minuten vollständig. Die Ansteuerung erfolgt über On/Off-Signale oder Pulsweitenmodulation (PWM). Die Hubbewegung beträgt mindestens 2,4 mm nach 5 Jahren Betriebsdauer, was eine zuverlässige Funktion über lange Zeiträume ermöglicht. Für den Betrieb ist eine 3-Ampere-Vorsicherung erforderlich.

Welche technischen Merkmale zeichnen den Stellantrieb aus?

Der Thermot Stellantrieb ist gasgefüllt und in einem weißen Gehäuse mit einer Bauhöhe von 90 mm und einer Baulänge von 77 mm ausgeführt. Die Schutzart IP41 ermöglicht den Einsatz in Umgebungen mit begrenztem Schutz gegen feste Fremdkörper und Tropfwasser. Die Umgebungstemperatur darf zwischen 0 und 60 °C liegen. Der maximale Anlaufstrom liegt bei 250 mA, die durchschnittliche Leistungsaufnahme bei 2 Watt. Die Kabellänge variiert zwischen 950 mm und 1200 mm.

Für welche Anwendungen ist der Thermot Stellantrieb geeignet?

Dieser Danfoss Stellantrieb ist speziell für die Montage auf Ventile mit einem M30 x 1,5 mm Anschluss ausgelegt. Er lässt sich nahtlos in bestehende Heizungssysteme integrieren und ist kompatibel mit einer Vielzahl von Raumtemperaturreglern, darunter Danfoss RET, FHW Serie, TP-Serie sowie funkgesteuerte CF-Regelungen und Link-Systeme. Die sichtbare Positionsanzeige erleichtert die Kontrolle des Ventilzustands. Die Möglichkeit der Handbedienung bietet zusätzliche Flexibilität bei der Einstellung.

Technische Daten

• Anschlussgewinde: M30 x 1,5 mm
• Versorgungsspannung: 230 VAC
• Stellkraft: 100 N
• Hub (Minimum nach 5 Jahren): 2,4 mm
• Schließmaß: 11,8 ± 0,3 mm
• Durchschnittliche Leistungsaufnahme: 2 W
• Volle Ventilspindelbewegung: ca. 3 min
• Umgebungstemperatur: 0-60 °C
• Schutzart: IP41
• Kabellänge: 950 mm - 1200 mm

Der Danfoss Stellantrieb Thermot M30x1,5 NC, 230 VAC, ist eine zuverlässige und effiziente Lösung für die präzise Regelung von Heizungsventilen. Mit einer Stellkraft von 100 N, einer Leistungsaufnahme von 2 W und einer Hubbewegung von mindestens 2,4 mm nach fünf Jahren bietet er eine langlebige und stabile Leistung. Die sichtbare Positionsanzeige und die Kompatibilität mit gängigen Raumtemperaturreglern machen ihn zu einer wertvollen Komponente in modernen Heizungssystemen.
