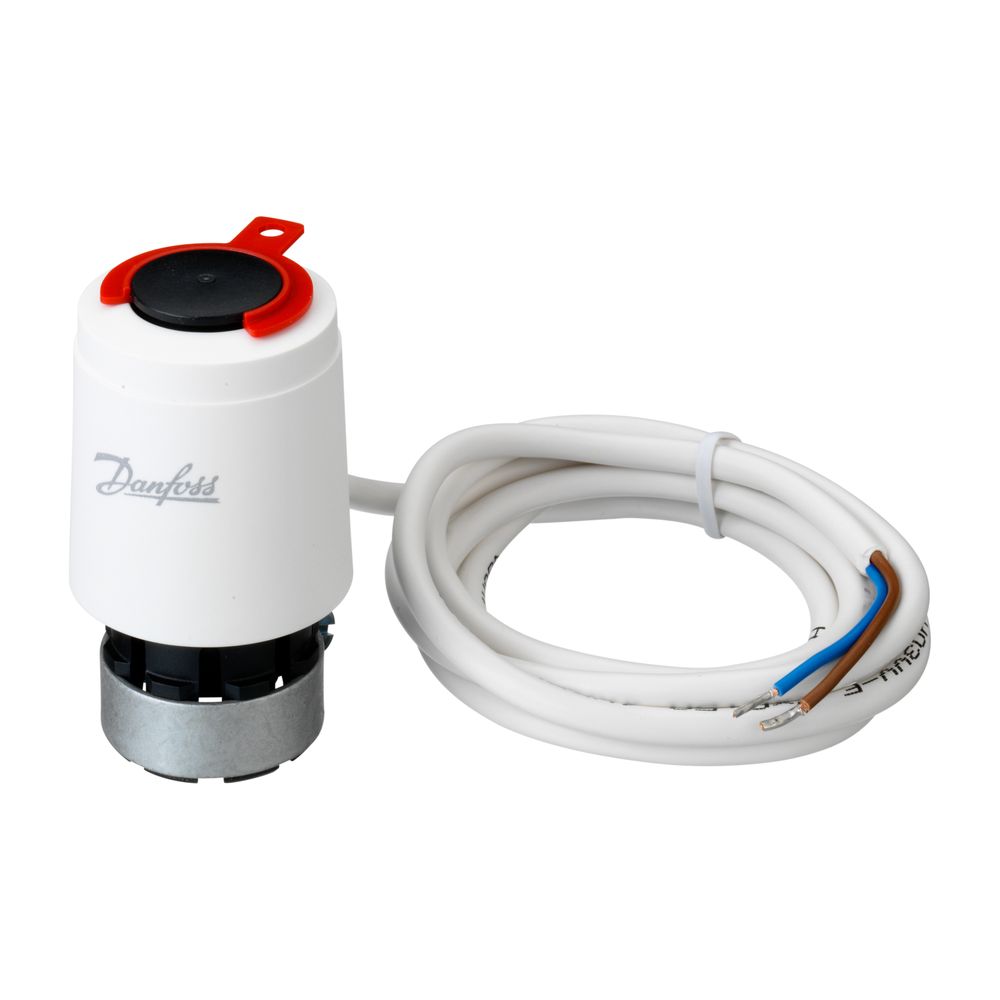

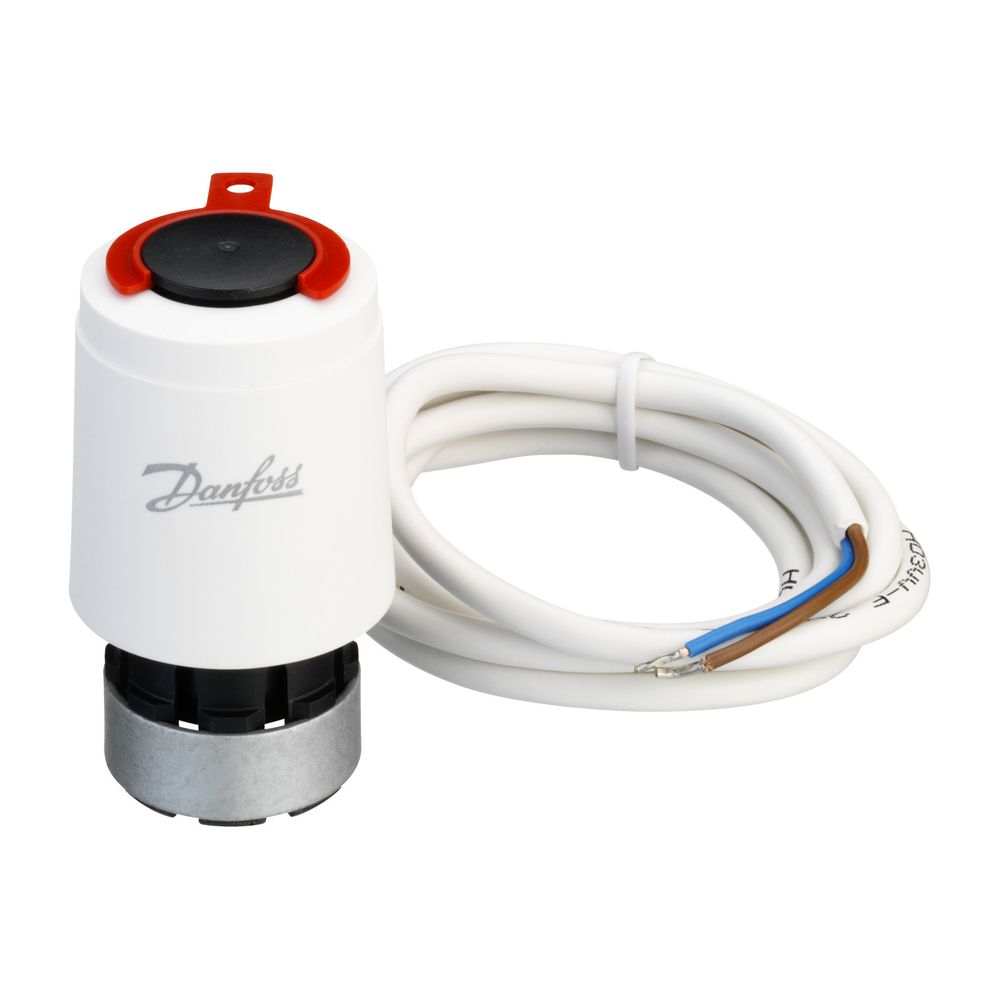

Danfoss thermischer Stellantrieb TWA-L NC, 2W, 24V, für Danfoss RAVL Gehäuse, 088H3130

Der Danfoss thermische Stellantrieb TWA-L/NC ist ein spannungslos geschlossenes (NC) Regelgerät, das speziell für Danfoss RAVL Gehäuse entwickelt wurde. Mit einer Versorgungsspannung von 24 V und einer Leistungsaufnahme von 2 W bietet dieser Stellantrieb eine zuverlässige Lösung für Regelungssysteme in Flächenheizungen. Eine integrierte Montagehilfe und Stellungsanzeige erleichtern die Installation und Überwachung.

Wie funktioniert der Danfoss thermische Stellantrieb TWA-L/NC?

Der Stellantrieb arbeitet nach dem Prinzip "spannungslos geschlossen" (NC), was bedeutet, dass das Ventil bei fehlender Spannung geschlossen ist. Die Ausführung ist mit Wachs gefüllt, wodurch eine thermische Ausdehnung zur Betätigung des Ventils genutzt wird. Das Steuersignal erfolgt über Zweipunkt. Die Hublänge beträgt 2,8 mm und die Laufzeit für eine vollständige Betätigung liegt bei 180 Sekunden. Eine Handbedienung ist nicht vorgesehen.

Welche technischen Merkmale und Abmessungen bietet der Stellantrieb?

Dieser Stellantrieb benötigt eine Netzspannung von 24 V AC/DC und weist eine Nennleistung von 2 W auf. Mit einer Schutzart von IP41 ist das Gerät gegen feste Fremdkörper mit einem Durchmesser ab 1,0 mm und gegen senkrecht fallendes Tropfwasser geschützt. Die maximale Umgebungstemperatur beträgt 60 °C. Die Kabellänge misst 1,2 Meter. Das kompakte Design zeigt eine Bauhöhe von 54 mm und eine Baulänge von 62 mm. Das Gehäuse ist in weißer Farbe gehalten. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Technische Daten

• Versorgungsspannung: 24 V AC/DC
• Leistungsaufnahme: 2 W
• Funktion: spannungslos geschlossen (NC)
• Hublänge: 2,8 mm
• Laufzeit: 180 s
• Kabellänge: 1,2 m
• Bauhöhe: 54 mm
• Baulänge: 62 mm
• Schutzart: IP41
• Umgebungstemperatur: 60 °C
• Farbe: weiß

Der Danfoss thermische Stellantrieb TWA-L/NC stellt eine effiziente und zuverlässige Lösung für die präzise Regelung von Heizsystemen dar. Mit seiner 24 V AC/DC Versorgungsspannung, einer Leistungsaufnahme von 2 W und der Funktion "spannungslos geschlossen" ist er eine passende Wahl für Danfoss RAVL Gehäuse und trägt zu einer effizienten Temperatursteuerung bei. Die einfache Installation wird durch die integrierte Montagehilfe und Stellungsanzeige unterstützt.
