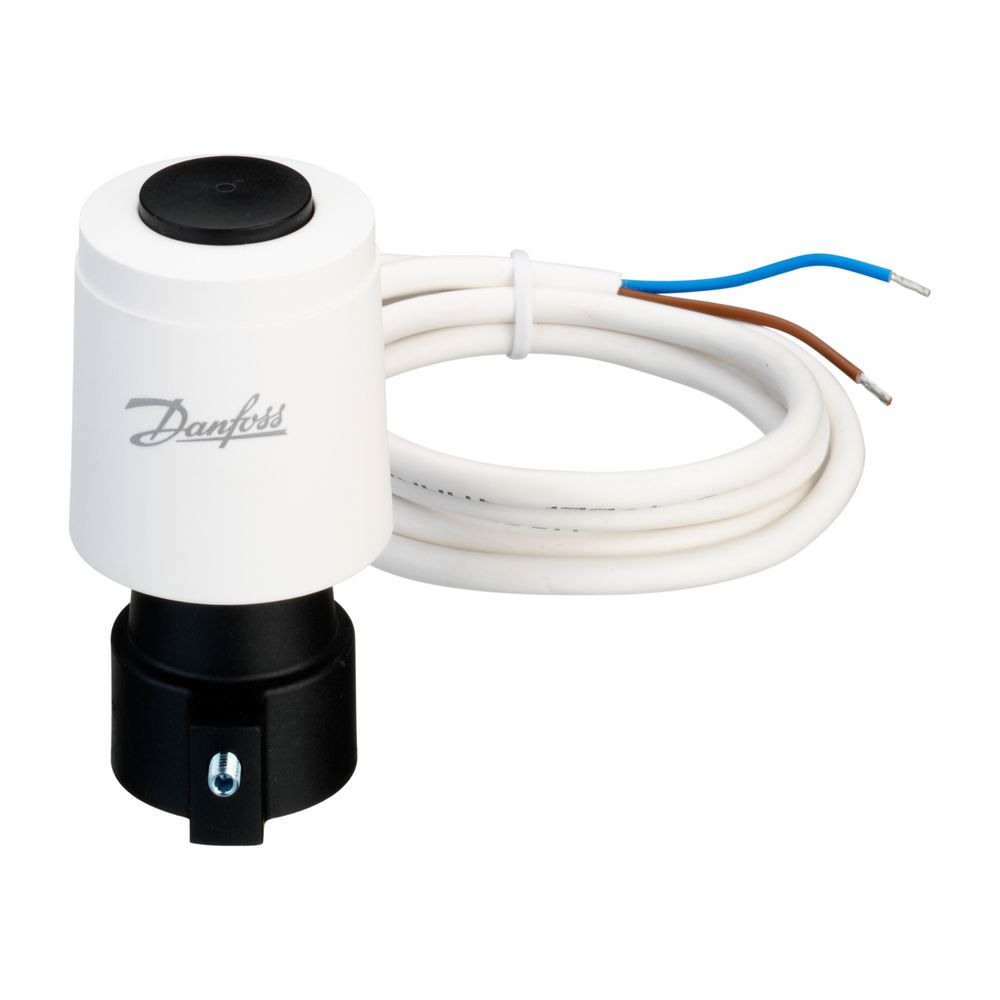

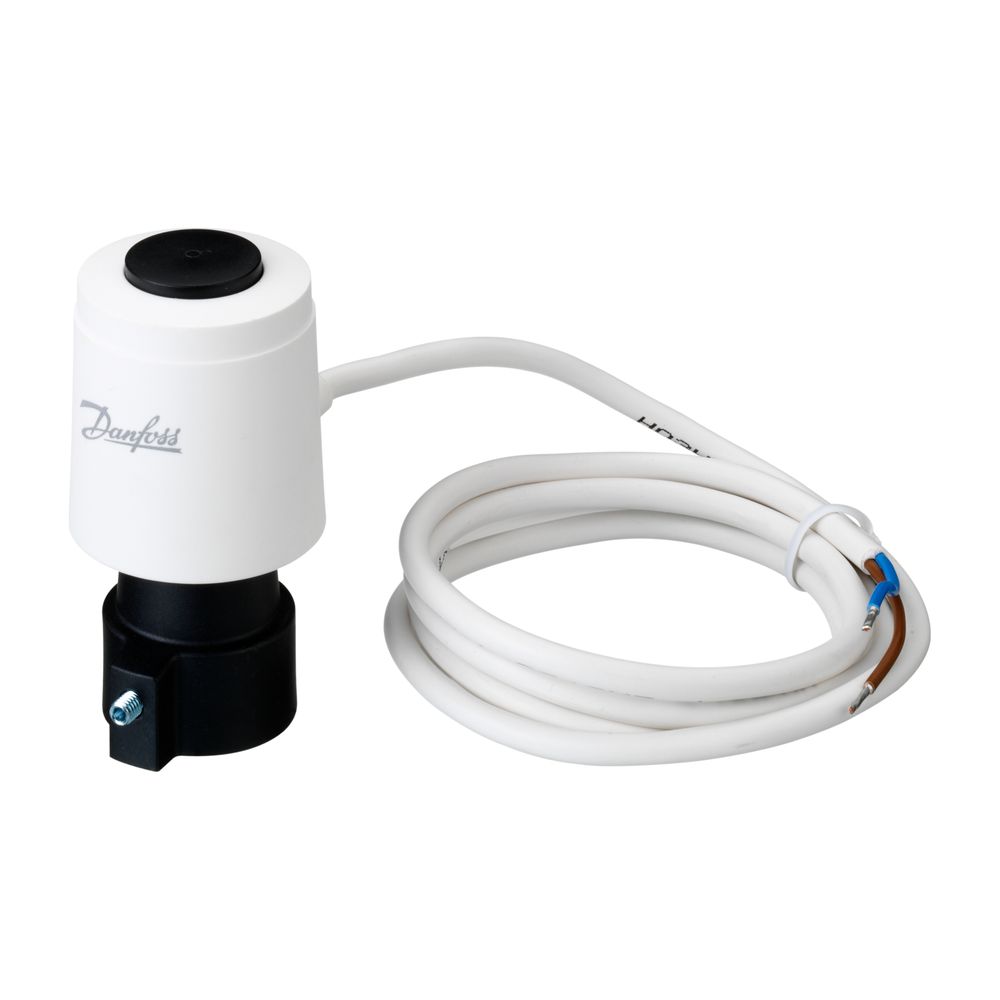

Danfoss thermischer Stellantrieb TWA-A/N0 für RA-Gehäuse, 24V ac/dc, Kabel 1,2 m

Der thermische Stellantrieb TWA-A/N0 von Danfoss ist ein spannungslos geöffnetes (NO) Stellglied, das speziell für RA-Gehäuse entwickelt wurde. Mit einer Versorgungsspannung von 24 V AC/DC und einer Kabellänge von 1,2 m eignet sich dieser Stellantrieb für den Einsatz in Regelungssystemen für Flächenheizungen. Die integrierte Stellungsanzeige erleichtert die Überwachung der Ventilstellung.

Wie funktioniert der Danfoss thermische Stellantrieb TWA-A/N0?

Der thermische Stellantrieb TWA-A/N0 von Danfoss arbeitet nach dem Prinzip "spannungslose Öffnung" (NO), wodurch das Ventil bei fehlender Versorgungsspannung geöffnet ist. Dies ermöglicht eine sichere Grundstellung in Heizungssystemen. Die Steuerung erfolgt über ein Zweipunkt-Signal, was eine präzise Regelung der Heizkreise ermöglicht. Eine integrierte Stellungsanzeige bietet zudem visuelle Kontrolle über den aktuellen Betriebszustand des Ventils.

Welche technischen Eigenschaften zeichnen den TWA-A/N0 aus?

Der Stellantrieb ist mit Wachs gefüllt und verfügt über eine Nennleistung von 2 W. Die Laufzeit für die vollständige Stellbewegung beträgt 180 Sekunden, bei einer Hublänge von 2,8 mm. Mit einer kompakten Bauhöhe von 54 mm und einer Baulänge von 62 mm ist er platzsparend. Die Schutzart IP41 schützt das Gerät gegen feste Fremdkörper ab 1 mm Durchmesser und gegen senkrecht fallendes Tropfwasser. Die maximale Umgebungstemperatur für den Betrieb liegt bei 60 °C.

Für welche Anwendungen und Installationen ist der Stellantrieb geeignet?

Der Danfoss TWA-A/N0 ist für den Einsatz in Flächenheizungsregelungen konzipiert, bei denen eine zuverlässige Ventilsteuerung benötigt wird. Der Anschluss an das Ventil ist markengebunden und passend für RA-Gehäuse. Für die Montage sind keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich. Der Stellantrieb ist nicht für eine automatische Huberkennung, selbsteinstellbare Schlaglänge oder Handbedienung geeignet. Hilfskontakte oder Endkontakte sind nicht vorhanden, ebenso wenig ein Schutz vor Überspannung. Das Gehäuse ist in Weiß gehalten, was eine unauffällige Integration ermöglicht.

Technische Daten

• Funktion: spannungslos geöffnet (NO)
• Versorgungsspannung: 24 V AC/DC
• Leistungsaufnahme: 2 W
• Kabellänge: 1,2 m
• Hublänge: 2,8 mm
• Laufzeit: 180 s
• Schutzart: IP41
• Umgebungstemperatur: 60 °C
• Bauhöhe: 54 mm
• Baulänge: 62 mm

Der Danfoss thermische Stellantrieb TWA-A/N0 stellt eine effiziente und zuverlässige Lösung für die präzise Regelung von Heizungsanlagen dar, insbesondere in Verbindung mit RA-Gehäusen. Seine Funktion "spannungslose Öffnung" und die integrierte Stellungsanzeige bieten Sicherheit und Kontrolle. Mit einer Versorgungsspannung von 24 V AC/DC, einer Leistungsaufnahme von 2 W und einer Laufzeit von 180 Sekunden ermöglicht dieser Stellantrieb eine präzise Steuerung bei kompakter Bauform und Schutzart IP41.
