Danfoss Einbausatz für Tafelmontage für ECL Comfort 296

Regler ECL Comfort 296

Fernbedienungseinheiten ECA 30/31 und Applikationsschlüssel

Bei dem ECL Comfort 296 handelt es sich um einen witterungsgeführten elektronischen Temperaturregler aus der Reglerserie ECL Comfort für den Einsatz

Durch die genaue Vorlauftemperaturregelung in Heizungs- und Kühlungsanlagen können Energieeinsparungen erzielt werden. Der Regler verfügt über zwei Regelkreise und eine zusätzliche Thermostatfunktion.

Die Funktion zur Witterungsführung der Regler ECL Comfort misst die Außentemperatur und passt die Vorlauftemperatur der Heizungsanlage entsprechend an. Wenn die Funktion verfügbar ist, regelt sie auch die Trinkwassererwärmung.

Eine witterungsgeführte Heizungsanlage bietet mehr Komfort und hilft, Energie zu sparen.

Mithilfe eines ECL-Applikationsschlüssels kann eine ausgewählte Applikation in den Regler ECL Comfort 296 geladen werden.

Das webbasierte Leanheat® Monitor kommuniziert mit dem Regler ECL Comfort 296 und bietet dadurch ein benutzerfreundliches und umfangreiches SCADA-Tool (Supervisory Control And Data Acquisition) für alle Benutzer, Servicemitarbeiter und die Inbetriebnahme.

Mit seiner Hilfe lässt sich das Serviceniveau steigern und/oder die Servicekosten reduzieren. Mithilfe des Tools kann überall und jederzeit über z.B. Laptops oder Smartphones auf die Heizungs- und/oder Kühlungsanwendung zugegri en werden. Dadurch steigt das Serviceniveau, während die Reaktionszeit auf Alarme sinkt.

Die Software ECL Tool für den Regler ECL Comfort 296 bietet verschiedene Möglichkeiten für eine alternative Fernbedienung und Datenprotokollierung im Vergleich zum Leanheat® Monitor und zur OPC-Serversoftware.

Der Regler ECL Comfort 296 ist auf angenehme Temperaturen, optimalen Energieverbrauch, leichte Installation mittels ECL-Applikationsschlüssel (Plugand-play) und benutzerfreundlichen Betrieb ausgelegt.

Durch Witterungsführung, Einstellung der Temperaturen gemäß dem Wochenprogramm, Optimierfunktion sowie die Begrenzung der Rücklauftemperatur, des Durchusses und/oder der Leistung kann im Vergleich zu ungeregelten Anlagen mehr Energie eingespart werden.

Der Regler ECL Comfort 296 lässt sich problemlos mithilfe eines Einstellrades (MultifunktionsDrehknopf) oder einer Fernbedienungseinheit ECA 30/31 einstellen. Mit dem Einstellrad kann der Benutzer in der gewählten Sprache durch die Textmenüs auf der beleuchteten Anzeige navigieren.

Der Regler ECL Comfort 296 verfügt u. a. über elektronische Ausgänge zur Regelung der Motorstellventile und über Relaisausgänge für die Umwälzpumpen bzw. zur Steuerung eines Umschaltventils, sowie maximal einem Alarmausgang.

Sechs Temperaturfühler Pt1000 können angeschlossen werden. Zusätzlich können beim Hochladen der Applikation zwei weitere Eingänge konguriert werden, entweder als Temperaturfühler Pt1000, als analoger Eingang (0–10 V) oder als digitaler Eingang.

Das Gehäuse ist für die Montage in einer Schalttafel, an der Wand oder auf einer DIN-Schiene vorgesehen.

Der Regler ECL Comfort 296 kann autark arbeiten und mit bis zu zwei Fernbedienungseinheiten ECA 30/31 kommunizieren.

Der ECL Comfort 296 kann auch als Master-/SlaveRegler eingesetzt werden und über den Kommunikationsbus ECL 485 mit anderen Reglern ECL Comfort 296/210/310 kommunizieren.

Der Regler verfügt über einen integrierten EthernetAnschluss. Darüber hinaus sind auch die ModBusKommunikation mit SCADA-Systemen (Supervisory Control and Data Acquisition) sowie die M-BusKommunikation mit Wärmemengenzählern möglich.

ECL-Applikationsschlüssel und Applikationen:

Diverse ECL-Applikationsschlüssel ermöglichen es der Hardware des ECL Comfort 296, unterschiedliche Applikationen zu regeln. Auf dem Regler ECL Comfort 296 wird die gewünschte Applikation über den ECL Applikationsschlüssel installiert, der Informationen über Applikationen (grundlegende Applikationsskizzen werden auf der Anzeige angezeigt), Sprachen, Werkeinstellungen und Firmware enthält.

Die ECL-Applikationsschlüssel der Serie A2xx können mit dem ECL Comfort 296 verwendet werden.

Die Applikationsparameter werden im Regler gespeichert und von Stromausfällen nicht beeinträchtigt. Die relevanten ECL-Applikationsschlüssel für den Regler ECL Comfort 296 nden Sie im Abschnitt „Bestellung“.

Zusätzlich zu den oben ausgewählten Applikationsschlüsseln kann für Fußbodenheizungsapplikationen eine temperatur-/zeitgeregelte Trocknung des Bodens (Estrich) eingeleitet und aufgezeichnet werden.

Fernbedienungseinheit ECA 30/31:

Die Fernbedienungseinheiten ECA 30 und ECA 31 werden für die Regelung der Raumtemperatur und für die Übersteuerung des Reglers ECL Comfort 296 verwendet. Die Anzeige ist beleuchtet. Die Fernbedienungseinheiten werden mithilfe von zwei verdrillten Leitungen (Twisted Pair) an die Regler ECL Comfort angeschlossen und dienen der Kommunikation und der Stromversorgung (Kommunikationsbus ECL 485).

Die ECA 30/31 verfügt über einen integrierten Raumtemperaturfühler. Es kann ein externer Raumtemperaturfühler angeschlossen werden, der den eingebauten Temperaturfühler ersetzt.

Darüber hinaus ist die ECA 31 mit einem eingebauten Feuchtigkeitsfühler ausgestattet. Das Signal dieses Feuchtigkeitsfühlers kommt in den relevanten Applikationen zum Tragen. An den Kommunikationsbus ECL 485 können maximal zwei Fernbedienungseinheiten angeschlossen werden. Eine ECA 30/31 kann höchstens zehn Regler ECL Comfort 296/210/310 überwachen (System aus Haupt- und Folgeregler).

Der ECL 296 steuert dreipunktbasierte Stellantriebstypen:

Für die Ansteuerung von 0–10-Volt-basierten Stellantriebstypen werden für dedizierte Applikationen der ECL 310 und das Erweiterungsmodul ECA 32 oder ECA 35 empfohlen. Hier kommt das 0–10-Volt-Signal vom Erweiterungsmodul.

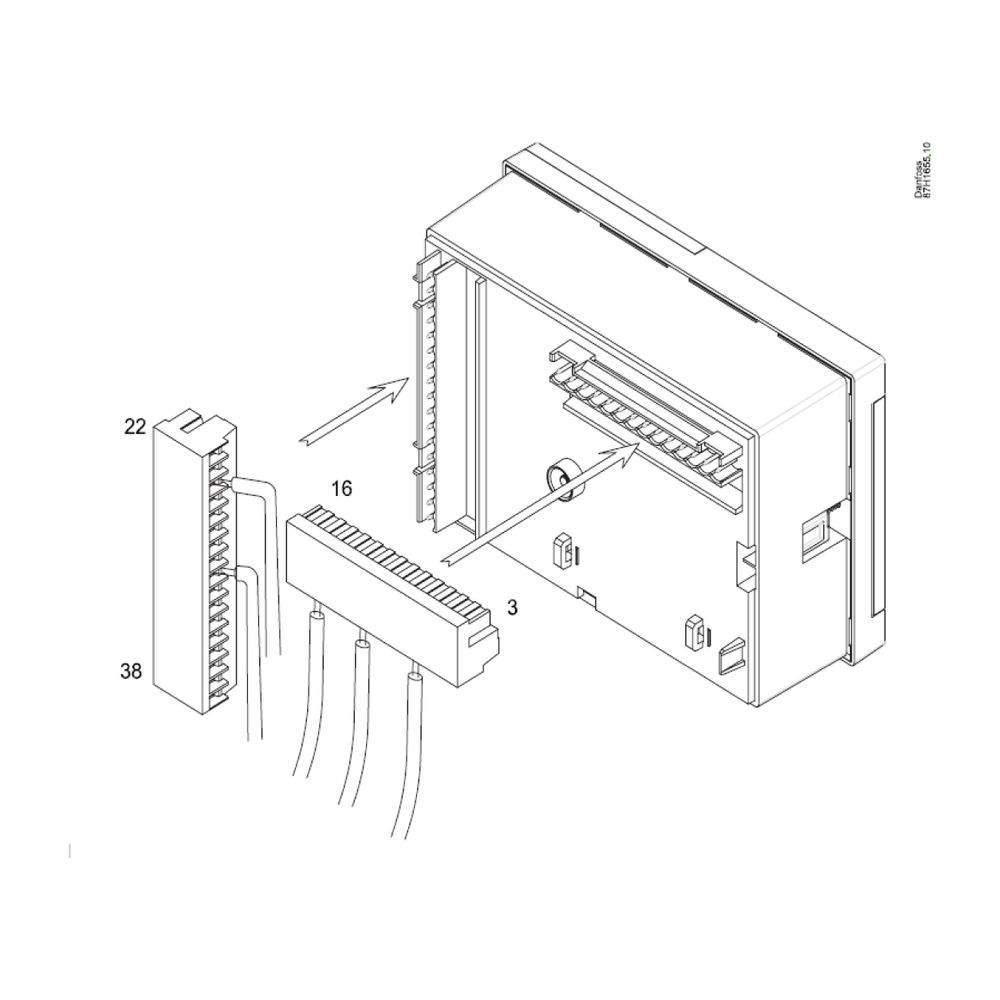

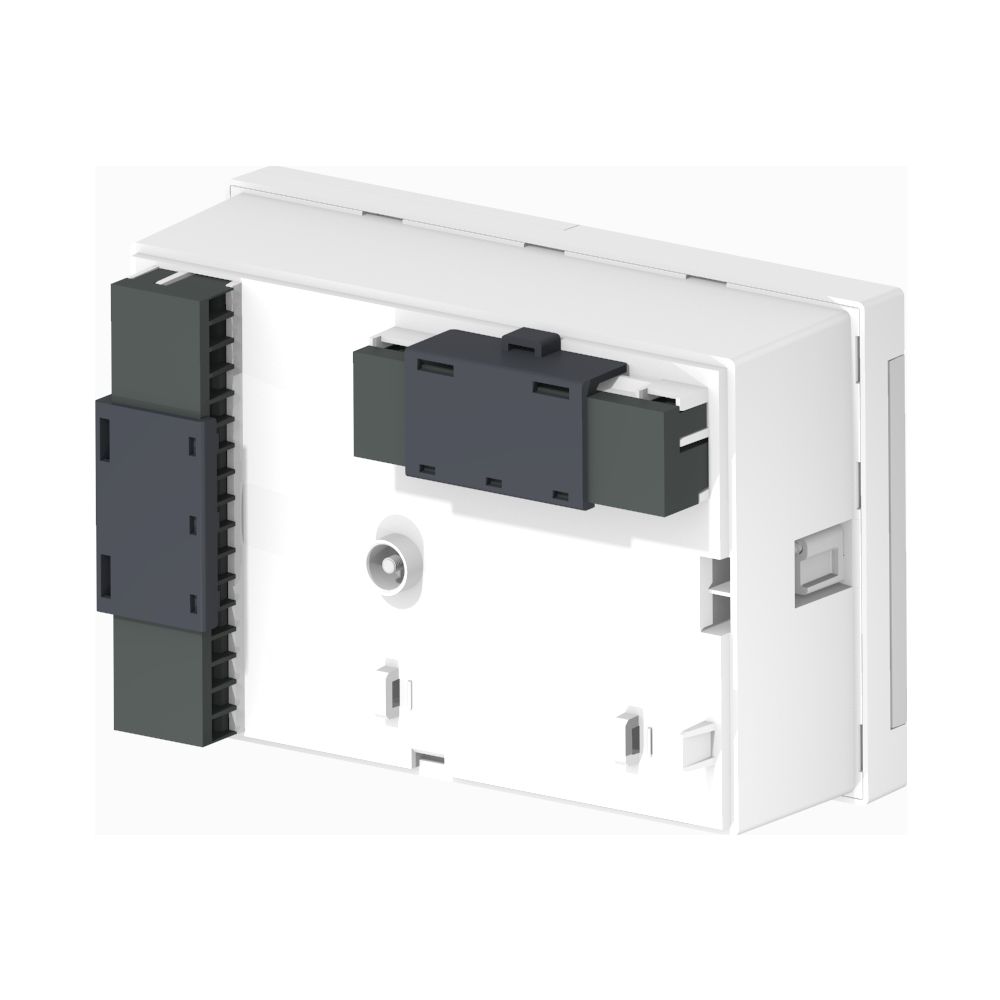

Danfoss Einbausatz für Tafelmontage
für ECL Comfort 210, 296 und 310

Fabrikat: Danfoss
Bestell-Nr.: 087H3242
