Danfoss Sockel, Wand, Tafel, DIN-Schiene für ECL Comfort 296

Regler ECL Comfort 210

Fernbedienungseinheiten ECA 30/31 und Applikationsschlüssel

Bei dem ECL Comfort 210 handelt es sich um einen witterungsgeführten elektronischen Temperaturregler aus der Reglerserie ECL Comfort für den Einsatz in Fernwärme-, Zentralheizungs- und Kühlsystemen. Durch die genaue Vorlauftemperaturregelung in Heiz- und Kühlsystemen können Energieeinsparungen erzielt werden. Maximal drei Kreise lassen sich mit dem ECL Comfort 210 regeln. Die Funktion zur Witterungsführung der ECL Comfort Regler misst die Außentemperatur und passt die Vorlauftemperatur des Heizsystems entsprechend an. Ein witterungsgeführtes Heizsystem bietet mehr Komfort und hilft, Energie zu sparen. Mithilfe eines ECL-Applikationsschlüssels kann eine ausgewählte Anwendung in den Regler ECL Comfort 210 geladen werden.

Der ECL Comfort 210 ist auf angenehme Temperaturen, optimalen Energieverbrauch, leichte Installation mittels ECL-Applikationsschlüssel (Plug-&-Play) und benutzerfreundlichen Betrieb ausgelegt. Durch Witterungsführung, Einstellung der Temperaturen gemäß dem Zeitprogramm, Optimierungsfunktion sowie die Begrenzungen der Rücklauftemperatur, des Volumenstroms und/oder der Wärmeleistung kann mehr Energie eingespart werden, als im Vergleich zu einer ungeregelten Anlage. Funktionsmerkmale wie die Datenprotokollierung und Alarme sind in dem Regler enthalten.

Der ECL Comfort 210 lässt sich problemlos mithilfe eines Einstellrades (Multifunktions-Drehknopfes) oder einer Fernbedienungseinheit einstellen. Mit dem Einstellrad kann der Benutzer in der gewählten Sprache durch die Textmenüs auf der beleuchteten Anzeige navigieren.

Der Regler vom Typ ECL Comfort 210 verfügt über einen elektronischen Ausgang für die Motorstellventilregelung (3-Punkt-Regelung), Relaisausgänge unter anderem für die Umwälzpumpen-/Umschaltventilregelung sowie einen Alarmausgang.

6 Temperaturfühler vom Typ Pt 1000 können angeschlossen werden. Zusätzlich können beim Hochladen der Applikation 2 weitere Eingänge konfiguriert werden, entweder als Pt 1000 Fühler oder als digitaler Eingang. Die Applikation A230 verfügt zudem über einen analogen Eingang (0-10V).

Das Gehäuse ist für die Montage an der Wand und auf einer DIN-Schiene vorgesehen. Für den Einbau in einen Schaltschrank gibt es auch eine Ausführung ohne Anzeige und Einstellrad, den Regler ECL Comfort 210B. Dieser Regler ist für die Montage im Schaltschrank vorgesehen und lässt sich mit der Fernbedienungseinheit ECA 30/31 einstellen, die im Schalttafelausschnitt platziert werden kann.

Beim ECL Comfort 210 handelt es sich um einen autarken Regler, der über den Kommunikationsbus ECL 485 mit der Fernbedienungseinheit und anderen Reglern vom Typ ECL Comfort 210/296/310 kommuniziert.

Fernbedienungseinheit:

Die Fernbedienungseinheiten ECA 30 und ECA 31 werden für die Regelung der Raumtemperatur und für die Ferneinstellung des Reglers ECL Comfort 310 verwendet. Das Display ist beleuchtet. Die Fernbedienungseinheiten werden mithilfe von zwei verdrillten Leitungen (Twisted Pair) an die Regler vom Typ ECL Comfort angeschlossen und dienen der Kommunikation und der Stromversorgung (Kommunikationsbus ECL 485).

Die ECA 30/31 verfügt über einen integrierten Raumtemperaturfühler. Es kann ein externer Raumtemperaturfühler angeschlossen werden, der den eingebauten Temperaturfühler ersetzt.

Darüber hinaus ist die ECA 31 mit einem eingebauten Feuchtigkeitsfühler (relative Feuchtigkeit) ausgestattet. Das Signal dieses Fühlers kommt in den relevanten Anwendungen zum Tragen. An den Kommunikationsbus ECL 485 können maximal 2 Fernbedienungseinheiten angeschlossen werden. Eine Fernbedienungseinheit kann höchstens 10 Regler vom Typ ECL Comfort überwachen (System aus Haupt- und Folgereglern).

ECL-Anwendungsschlüssel und Anwendungen

Diverse ECL-Anwendungsschlüssel ermöglichen der Hardware des ECL Comfort 310 unterschiedliche Anlagentypen zu regeln. Mithilfe eines ECL-Anwendungsschlüssels kann die gewünschte Anwendung in den Regler ECL Comfort 310 geladen werden. Auf dem Regler ECL Comfort 310 wird die gewünschte Applikation über den ECL Applikationsschlüssel installiert, der Informationen über Applikationen (grundlegende Applikationsskizzen werden auf der Anzeige angezeigt), Sprachen, Werkeinstellungen und Firmware enthält.

Die ECL-Applikationsschlüssel der Serie A2xx können mit dem ECL Comfort 210, ECL Comfort 296 und dem ECL Comfort 310 verwendet werden. Die Meisten der A2xx-Applikationsschlüssel bieten erweiterte Funktionen, wenn sie mit einem ECL Comfort 310 verwendet werden, u. a. zusätzliche Temperatur-fühler und M-Bus-Kommunikation. Die ECL-Applikationsschlüssel der Serie 3xx können nur mit dem ECL Comfort 310 verwendet werden.

Die Anwendungsparameter werden in dem Regler gespeichert und werden von Stromausfällen nicht beeinträchtigt. Die relevanten ECL-Anwendungsschlüssel für den Regler ECL Comfort 210/296/310 nden Sie im Abschnitt „Bestellung“.

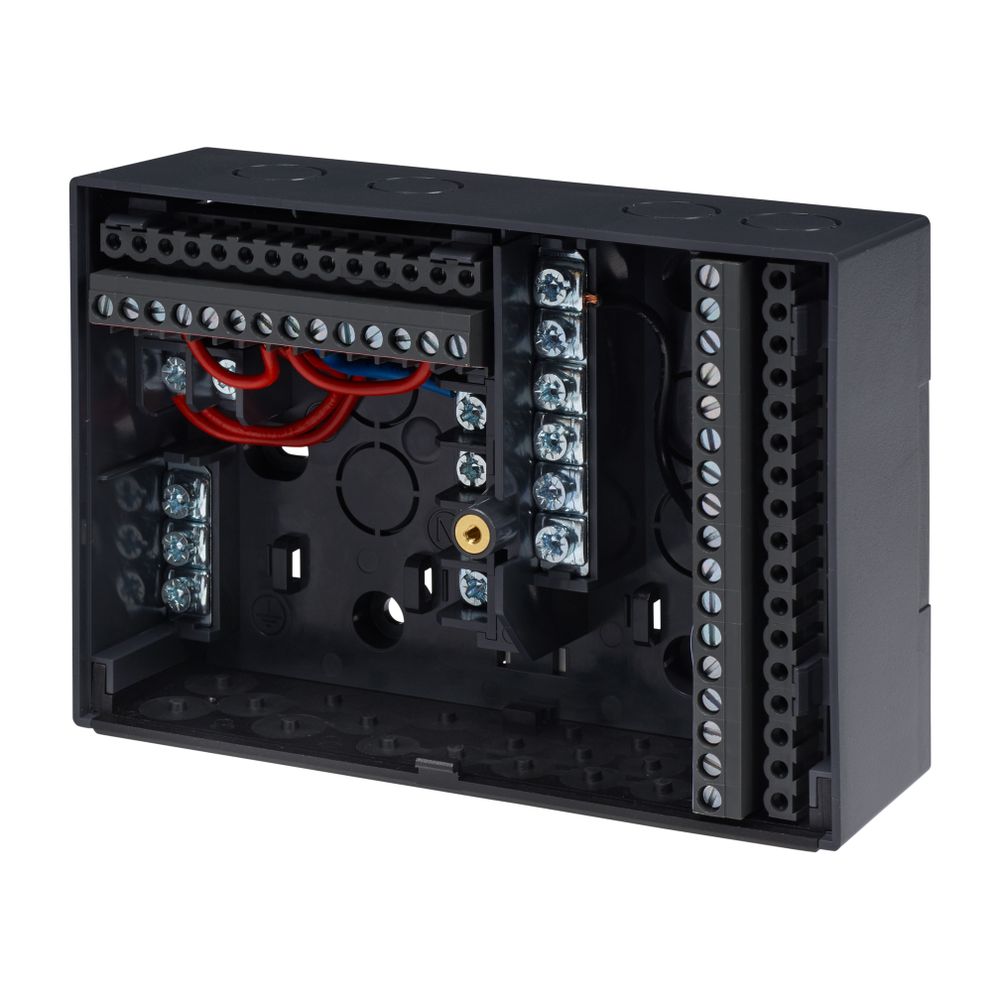

Danfoss Sockel
für ECL Comfort 210, 296 und 310

Fabrikat: Danfoss
Typ: ECL Comfort
Bestell-Nr.: 087H3240
