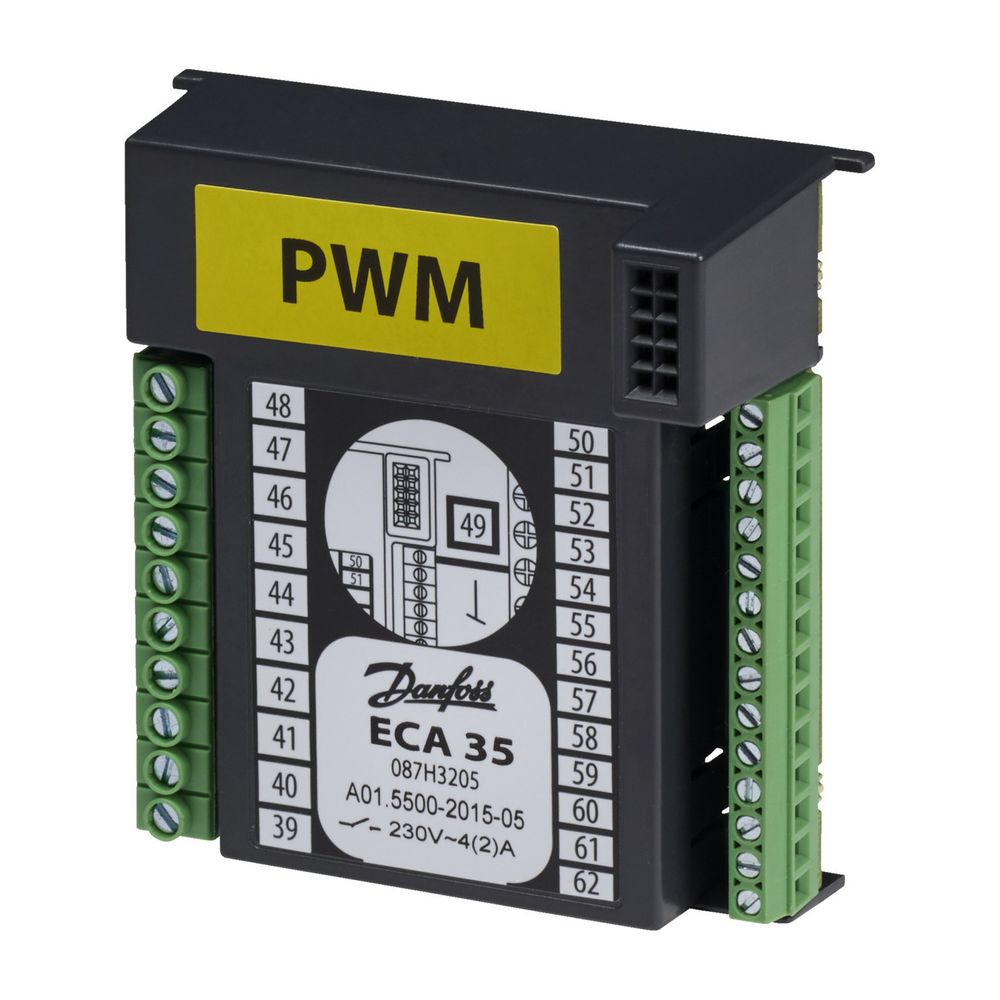

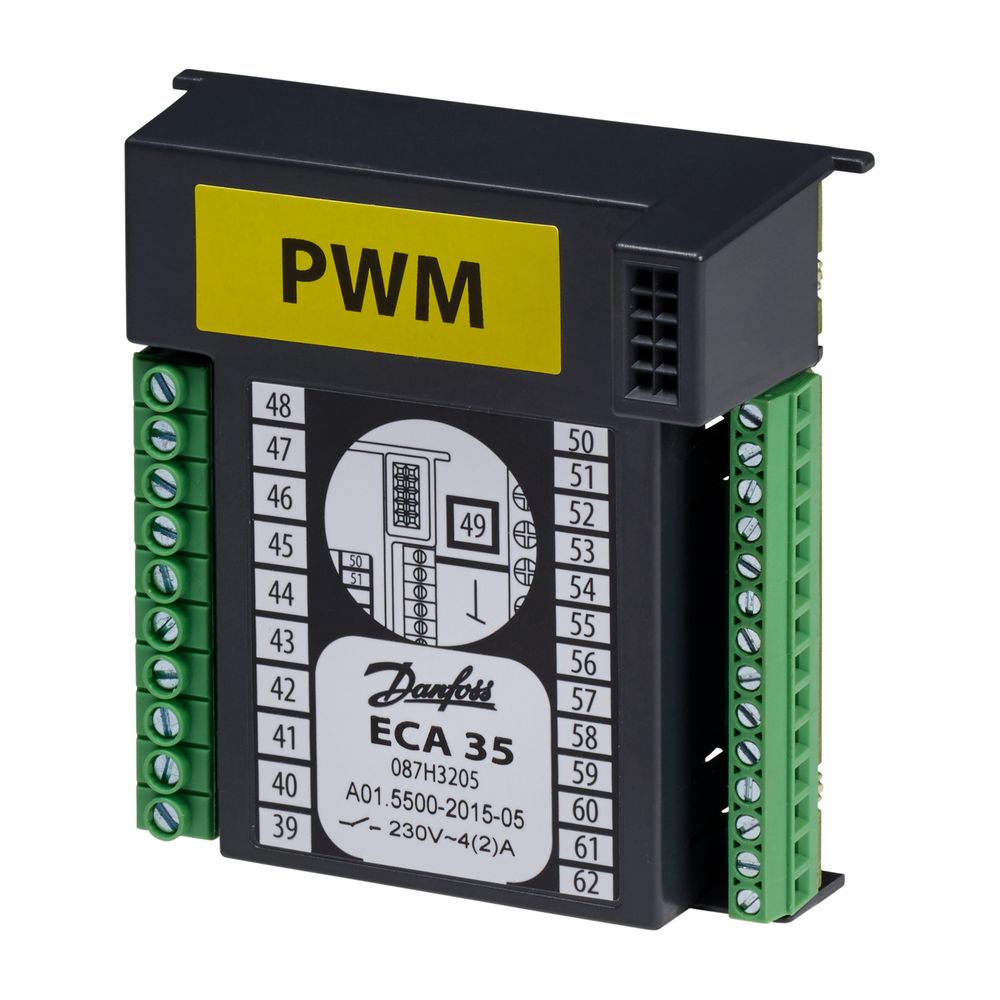

Danfoss E/A - Modul ECA 35 für ECL Comfort 310, 310B
Das Danfoss E/A-Modul ECA 35 ist ein spezialisiertes Erweiterungsmodul für die Regler ECL Comfort 310 und ECL Comfort 310B. Es dient dazu, die Funktionalität dieser Regler durch zusätzliche Eingänge und Ausgänge zu erweitern und somit eine flexiblere Anpassung an komplexe Steuerungsaufgaben zu ermöglichen. Das Modul ist für den Einbau im Sockel des Reglers vorgesehen.
Wofür wird das Danfoss ECA 35 eingesetzt?
Das ECA 35 Modul findet Anwendung in Systemen, die mit den Reglern ECL Comfort 310 oder 310B betrieben werden und einen erhöhten Bedarf an Steuerungs- und Messpunkten aufweisen. Es ist die passende Lösung, wenn zusätzliche Eingänge und Ausgänge für spezifische Regelungsaufgaben in Heizungs-, Klima- oder Lüftungssystemen erforderlich sind.
Welche Erweiterungen bietet das ECA 35?
Das Modul stellt vier PWM-Ausgänge, drei analoge Ausgänge mit 0–10 Volt sowie vier Relaisausgänge bereit. Für die Eingänge sind zwei Kanäle konfigurierbar als Pt1000, digitale Eingänge oder 0–10 Volt Eingänge verfügbar. Zusätzlich verfügt das Modul über zwei Impulseingänge, die Frequenzen bis maximal 200 Hz verarbeiten können. Die pulsweitenmodulierten (PWM) Ausgänge eignen sich zur Drehzahlregelung von Komponenten wie Umwälzpumpen.
Wie erfolgt die Installation des Moduls?
Das ECA 35 ist für den direkten Einbau in den Sockel des ECL Comfort 310 oder 310B konzipiert. Die Verbindung zwischen dem Modul und dem Regler wird über einen zehnpoligen (2 x 5) Anschluss hergestellt und erfolgt automatisch, sobald der Regler auf den Sockel gesetzt wird. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.
Gibt es alternative Erweiterungsmodule?
Neben dem ECA 35 ist auch das ECA 32 Modul erhältlich. Der ECL Comfort 310/310B kann jeweils mit einem der beiden Module betrieben werden, um den individuellen Anforderungen an Ein- und Ausgänge gerecht zu werden.
Technische Daten
- Ausgänge PWM: 4 Stück
- Analoge Ausgänge 0–10 V: 3 Stück
- Relaisausgänge: 4 Stück
- Eingänge (konfigurierbar Pt1000, digital, 0–10 V): 2 Stück
- Impuls-Eingänge: 2 Stück (max. 200 Hz)
- Anschluss: 10-poliger Stecker (2 x 5)
- Einbauort: Sockel des ECL Comfort 310/310B
Das Danfoss ECA 35 Modul erweitert die Einsatzmöglichkeiten der ECL Comfort 310 und 310B Regler erheblich. Mit seinen vielfältigen Ein- und Ausgängen, darunter vier PWM-Ausgänge und vier Relaisausgänge, ermöglicht es eine flexible Anpassung an komplexe Regelungsanforderungen und trägt zur Effizienzsteigerung bei der Steuerung von Heizungs- und Klimasystemen bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Zubehör - Elektron. Regler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | ECA 35 |
| Hersteller-Artikelnummer | 087H3205 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-087H3205 |
| EAN-13 | 5710104082509 |
| Ersatzteil | ja |
| Gewicht | 0,119 kg |
| Zubehör | ja |
| WEEE-Nr. | 66490570 |
