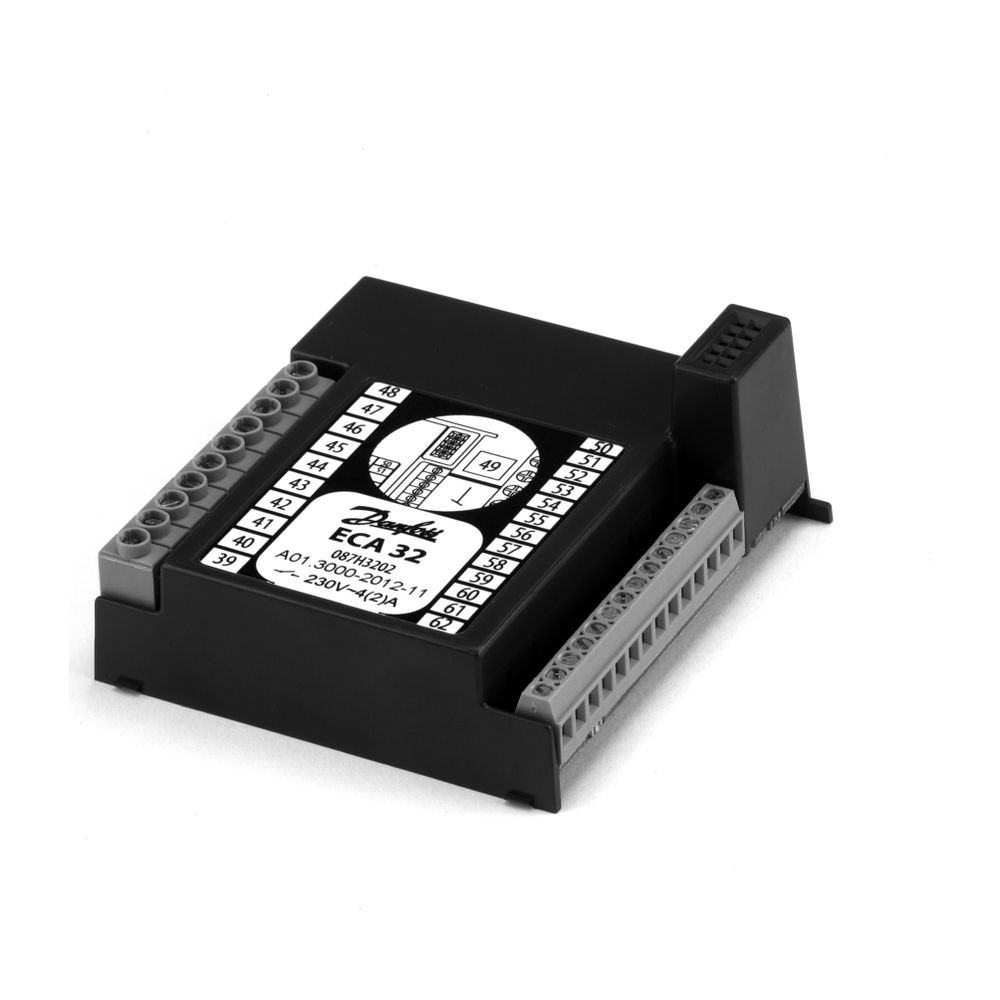

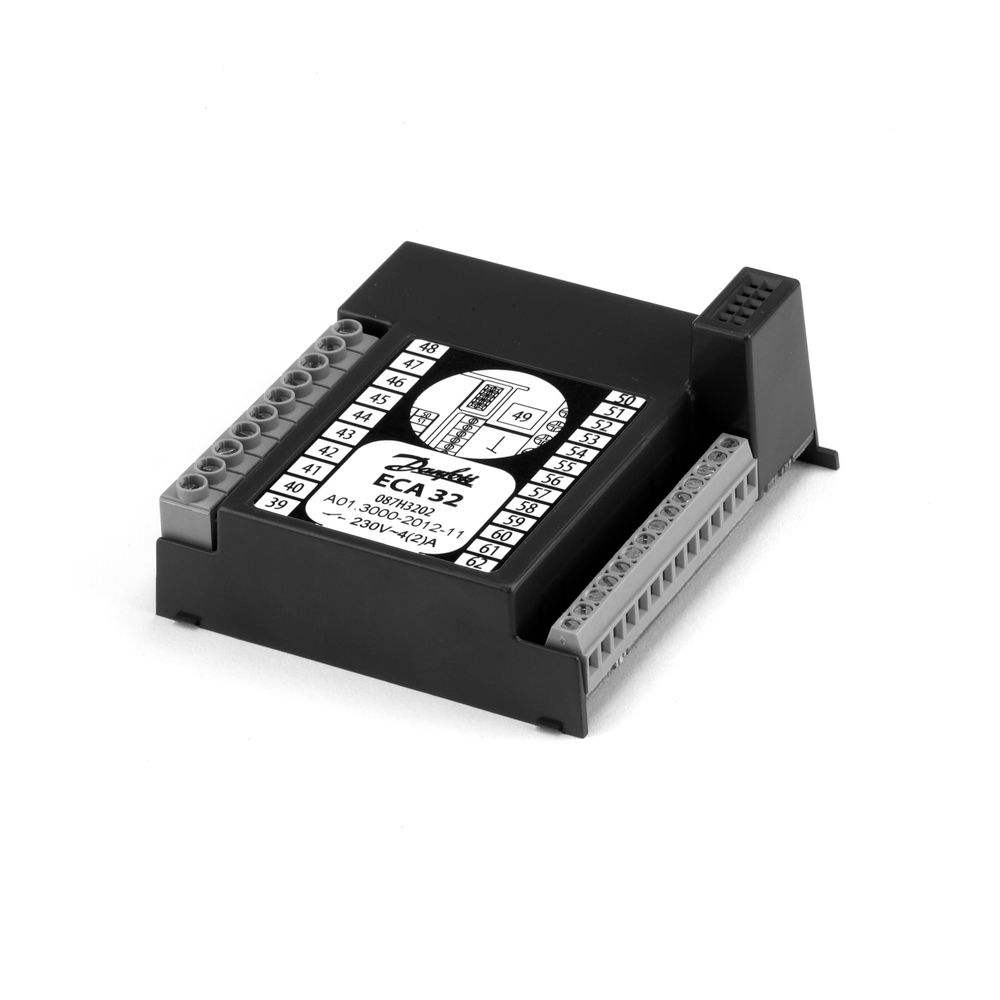

Danfoss E/A - Modul ECA 32 für ECL Comfort 310, 310B

Das Danfoss E/A-Modul ECA 32 ist ein Eingangs- und Ausgangserweiterungsmodul, das speziell für die elektronischen Regler ECL Comfort 310 und ECL Comfort 310B entwickelt wurde. Es ermöglicht die Erweiterung der Regler um zusätzliche analoge und digitale Ein- und Ausgänge und ist für den Einbau im Reglersockel vorgesehen. Dieses Modul eignet sich ideal für Anwendungen, die erweiterte Steuerungs- und Überwachungsfunktionen erfordern, wie sie beispielsweise in Fernwärmeanlagen vorkommen.

Welche Funktionserweiterungen bietet das ECA 32-Modul?

Das ECA 32-Modul ergänzt die Regler ECL Comfort 310 und 310B um eine Vielzahl von Ein- und Ausgängen. Es stellt sechs zusätzliche analoge Eingänge bereit, die flexibel als Pt1000-Sensoren, 0 bis 10 Volt Signale, digitale Eingänge oder als ein Pulseingang mit einer Frequenz von bis zu 200 Hz konfiguriert werden können. Darüber hinaus sind vier digitale Relaisausgänge und drei analoge Ausgänge verfügbar, welche die Steuerungsmöglichkeiten des Reglers erweitern.

Wie wird das ECA 32-Modul installiert und verbunden?

Die Installation des ECA 32-Moduls erfolgt direkt im Sockel des ECL Comfort 310 oder ECL Comfort 310B. Die elektrische Verbindung zwischen dem Erweiterungsmodul und dem Regler wird über einen 10-poligen Anschluss (2 x 5 Kontakte) hergestellt. Diese Verbindung wird automatisch hergestellt, sobald der Regler auf den Sockel gesetzt wird, was eine unkomplizierte und zuverlässige Integration ermöglicht.

Für welche Einsatzbereiche ist das ECA 32-Modul geeignet?

Das ECA 32-Modul ist prädestiniert für den Einsatz in Fernwärmeanlagen und anderen Systemen, die eine erhöhte Anzahl an Eingängen und Ausgängen benötigen. Es erlaubt eine flexible Anpassung der Steuerung an spezifische Anforderungen durch seine konfigurierbaren analogen und digitalen Schnittstellen.

Technische Daten

• Modell: ECA 32
• Kompatibilität: ECL Comfort 310, ECL Comfort 310B
• Analoge Eingänge: 6 (konfigurierbar als Pt1000, 0-10V, digital oder Pulseingang bis 200Hz)
• Digitale Ausgänge: 4 Relaisausgänge
• Analoge Ausgänge: 3
• Anschluss: 10-polig (2 x 5)
• Montage: Einbau im Sockel

Das Danfoss E/A-Modul ECA 32 stellt eine effektive Lösung zur Funktionserweiterung der ECL Comfort 310 und 310B Regler dar. Mit sechs konfigurierbaren analogen Eingängen, vier digitalen Relaisausgängen und drei analogen Ausgängen bietet es eine flexible Anpassung an vielfältige Anforderungen. Die einfache Integration in den Reglersockel und die automatische Verbindung über einen 10-poligen Anschluss erleichtern die Handhabung und ermöglichen eine präzise Steuerung und Sensorik.
