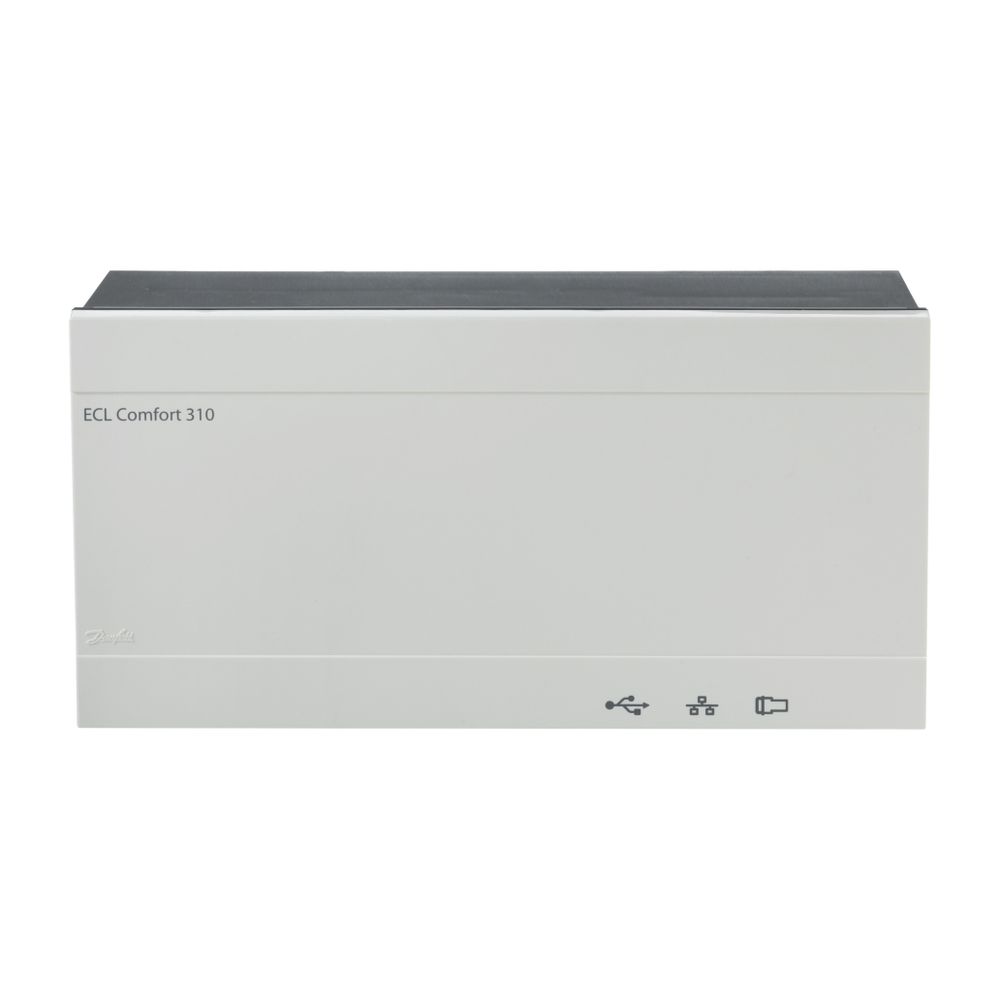

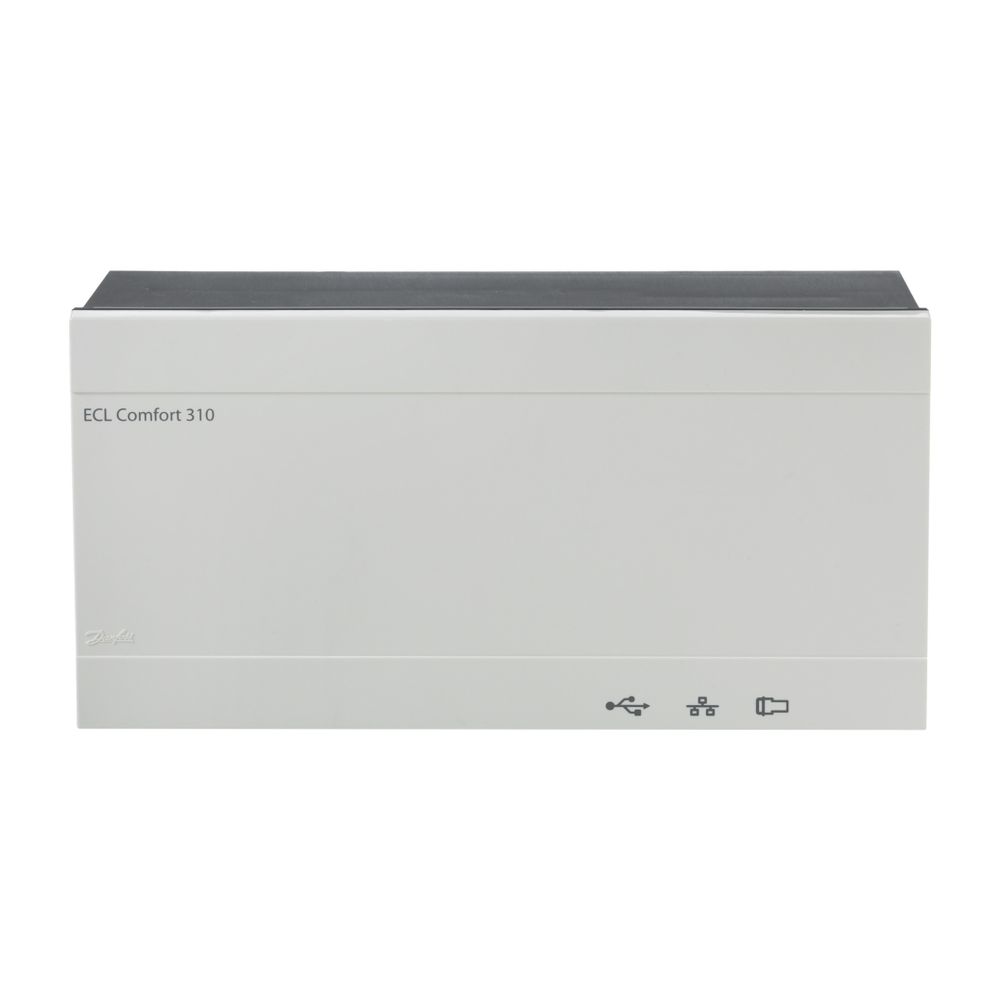

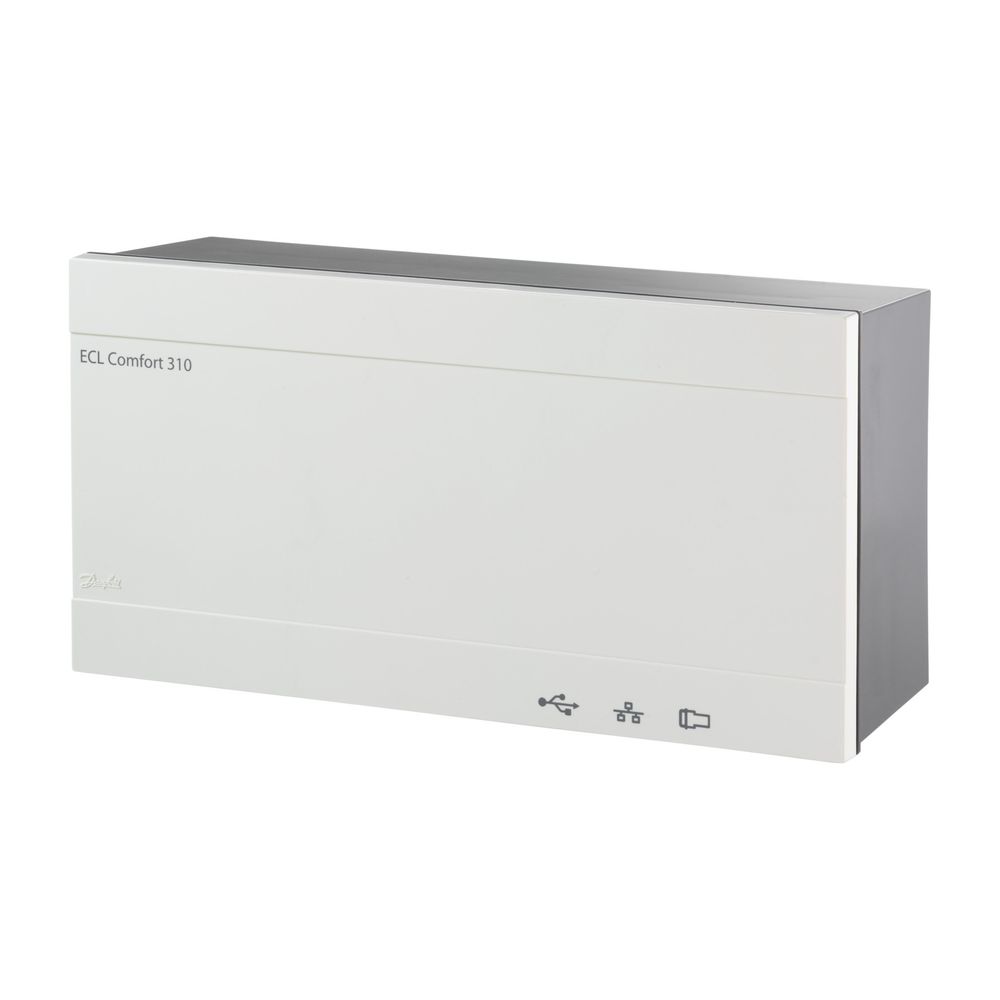

Danfoss elektronischer Regler ECL310B ECL Comfort 310B, 230V

Der Danfoss elektronische Regler ECL Comfort 310B ist ein witterungsgeführter Temperaturregler für den Einsatz in Fernwärme-, Zentralheizungs- und Kühlsystemen sowie Kessel- oder Lüftungsanlagen. Er ermöglicht eine präzise Vorlauftemperaturregelung und trägt somit zur Energieeinsparung bei. Diese Ausführung des ECL Comfort 310 ist ohne integriertes Display und Bedienelement konzipiert und wird mit einer Versorgungsspannung von 230V betrieben. Die Bedienung erfolgt über die optional erhältlichen Fernbedieneinheiten ECA 30 oder ECA 31.

Wie funktioniert die witterungsgeführte Regelung des ECL Comfort 310B?

Der Regler misst kontinuierlich die Außentemperatur und passt die Vorlauftemperatur des Heizsystems entsprechend an. Diese witterungsgeführte Funktion sorgt für einen optimierten Energieverbrauch und erhöht den Komfort in den geregelten Bereichen. Durch die Kombination aus Witterungsführung, Zeitprogrammen, einer Optimierfunktion sowie der Begrenzung von Rücklauftemperatur, Volumenstrom und Wärmeleistung können im Vergleich zu ungeregelten Anlagen erhebliche Energieeinsparungen erzielt werden. Der Regler ist in der Lage, bis zu vier Heiz- oder Kühlkreise zu regulieren. Zusätzliche Funktionen wie Frostschutz, Sommerausschaltung, Nachtabsenkung sowie eine einstellbare Heizkennlinie und Parallelverschiebung sind integriert.

Welche Anschluss- und Kommunikationsmöglichkeiten bietet der Regler?

Der ECL Comfort 310B verfügt über sechs Fühlereingänge für Pt1000-Temperaturfühler sowie vier frei konfigurierbare Eingänge, die als Pt1000, analog (0-10 V) oder digital genutzt werden können. Für die Steuerung sind drei Paar Triac-Ausgänge und sechs Relaisausgänge für Umwälzpumpen oder Umschaltventile vorhanden, ergänzt durch einen Alarmausgang. Die Kommunikation wird durch einen integrierten Ethernet-Anschluss, eine ModBus-Schnittstelle für SCADA-Systeme sowie eine M-Bus-TCP-Schnittstelle für Wärmemengenzähler sichergestellt. Der interne RS485-Datenbus ermöglicht die Anbindung von bis zu zwei Fernbedienungseinheiten, Erweiterungsmodulen und die Nutzung als Master- oder Slave-Regler in einer Master-Slave-Folgeregelung. Eine USB-Service-Schnittstelle ist ebenfalls integriert.

Wie erfolgt die Bedienung und Konfiguration des Reglers?

Die Bedienung des ECL Comfort 310B erfolgt ausschließlich über die externen Fernbedienungseinheiten ECA 30 oder ECA 31, die separat erhältlich sind. Diese Einheiten verfügen über ein beleuchtetes Display und einen integrierten Raumtemperaturfühler. Die ECA 31 bietet zusätzlich einen Feuchtigkeitsfühler. Die Fernbedienungseinheiten werden über verdrillte Leitungen (Twisted Pair) an die Regler angeschlossen und dienen der Kommunikation und Stromversorgung. Die Konfiguration des Reglers erfolgt über einen ECL-Applikationsschlüssel, der die gewünschte Anwendung, Sprachen, Werkseinstellungen und Firmware in den Regler lädt. Für eine umfassende Überwachung und Steuerung steht der webbasierte Leanheat Monitor zur Verfügung, ein SCADA-Tool, das den Zugriff über Laptops oder Smartphones ermöglicht und das Service-Level steigert.

Welche Erweiterungsmöglichkeiten und Montageoptionen gibt es für den ECL Comfort 310B?

Der Regler kann mit internen Erweiterungsmodulen ECA 32 oder ECA 35 ergänzt werden, die zusätzliche Ein- und Ausgangssignale bereitstellen. Diverse ECL-Applikationsschlüssel ermöglichen die Regelung unterschiedlicher Anlagentypen; die Serie A2xx bietet erweiterte Funktionen, wenn sie mit dem ECL Comfort 310 verwendet wird. Die Anwendungsparameter werden im Regler gespeichert und bleiben auch bei Stromausfällen erhalten. Das Gehäuse ist für die Wandmontage oder den Einbau in einen Schaltschrank auf einer DIN-Schiene vorgesehen. Ein passender Sockel für die DIN-Schienenmontage ist als Zubehör erhältlich. Der Regler besitzt die Schutzart IP 41.

Technische Daten

• Versorgungsspannung: 230V AC
• Leistungsaufnahme: 5 VA
• Schutzart: IP 41
• Gehäuseabmessung: 220 x 110
• Fühlereingänge: 6x Pt1000
• Frei konfigurierbare Eingänge: 4 (Pt1000, 0-10V, digital)
• Triacausgänge: 3 Paar
• Relaisausgänge: 6
• USB-Service-Schnittstelle: 1
• Regelbare Kreise: Maximal 4

Der Danfoss ECL Comfort 310B Regler ist eine leistungsstarke und flexible Lösung für die präzise und energieeffiziente Vorlauftemperaturregelung in modernen Heiz- und Kühlsystemen. Mit seiner witterungsgeführten Regelung, der Möglichkeit zur Steuerung von bis zu vier Kreisen und flexiblen Kommunikationsschnittstellen wie Ethernet, ModBus und M-Bus-TCP bietet er eine zuverlässige Basis für eine bedarfsgerechte Systemsteuerung. Die einfache Konfiguration mittels Applikationsschlüssel und die komfortable Bedienung über externe Fernbedieneinheiten runden das Profil dieses Reglers ab.
