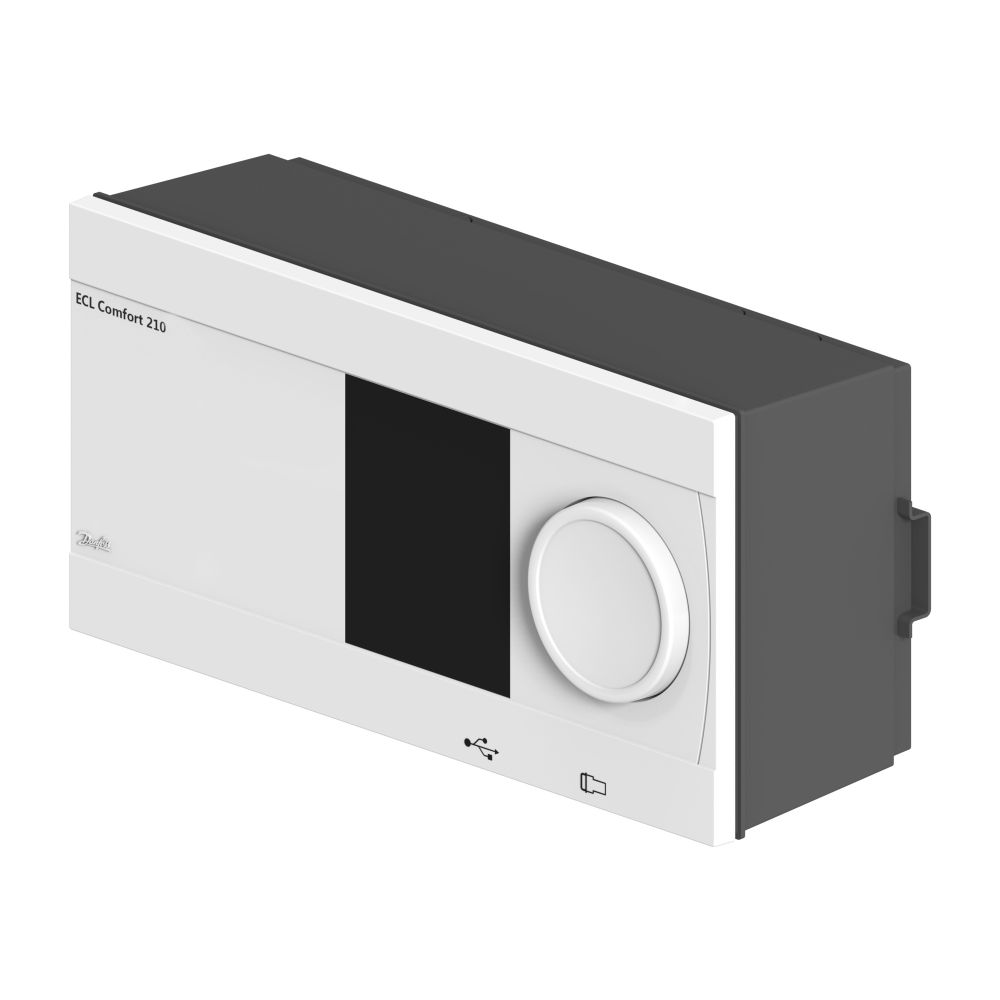

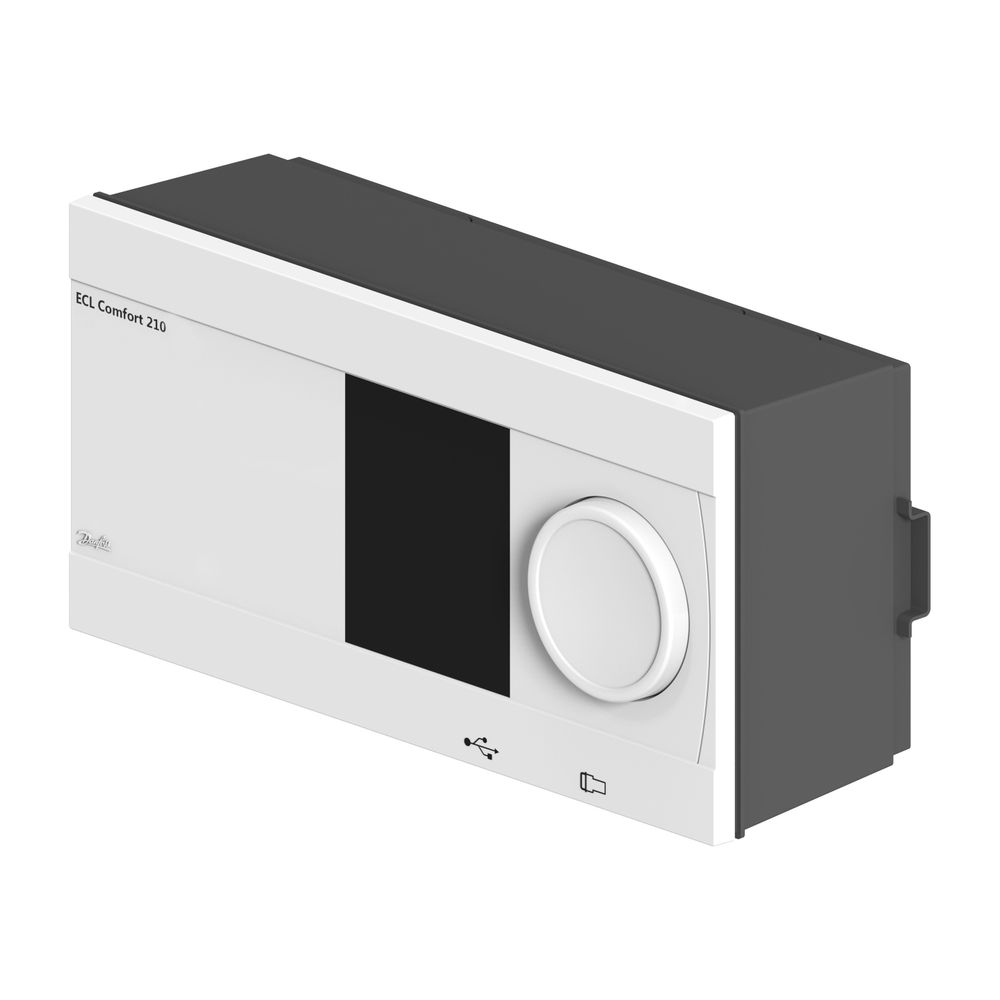

Danfoss elektronischer Regler ECL210 ECL Comfort 210, 230V

Der Danfoss elektronische Regler ECL Comfort 210 ist ein witterungsgeführter Temperaturregler für den Einsatz in Fernwärme-, Zentralheizungs- und Kühlsystemen. Dieses 230V-Gerät ermöglicht die präzise Vorlauftemperaturregelung von bis zu drei Kreisen und trägt durch seine Funktionen zur Energieeinsparung und zum Komfort bei. Er ist ideal für die Wandmontage oder den Einbau in einen Schaltschrank auf DIN-Schiene.

Was zeichnet den Danfoss ECL Comfort 210 aus?

Der ECL Comfort 210 ist darauf ausgelegt, angenehme Temperaturen mit einem optimierten Energieverbrauch zu verbinden. Seine witterungsgeführte Funktion misst die Außentemperatur und passt die Vorlauftemperatur des Heizsystems entsprechend an. Dies führt zu mehr Komfort und hilft, Energie zu sparen. Zusätzliche Funktionen wie die Einstellung der Temperaturen gemäß Zeitprogramm, eine Optimierungsfunktion sowie Begrenzungen der Rücklauftemperatur, des Volumenstroms und der Wärmeleistung tragen zu weiteren Energieeinsparungen im Vergleich zu ungeregelten Anlagen bei. Datenprotokollierung und Alarmfunktionen sind ebenfalls integriert.

Welche Funktionen bietet der Regler für Heiz- und Kühlsysteme?

Der Regler bietet eine gleitende Rücklauftemperaturbegrenzung, eine Frostschutzfunktion sowie eine minimale und maximale Vorlauftemperatur-Begrenzung. Eine Sommerausschaltung und Nachtabsenkung sind ebenso vorhanden wie eine einstellbare Heizkennlinie mit Parallelverschiebung. Die Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sind weitere Merkmale. Zudem ist eine automatische Sommer-Winterzeitumschaltung integriert.

Welche Anschlussmöglichkeiten und Schnittstellen sind vorhanden?

Der ECL Comfort 210 verfügt über einen elektronischen Ausgang für die Motorstellventilregelung mittels 3-Punkt-Regelung. Relaisausgänge dienen unter anderem der Umwälzpumpen- oder Umschaltventilregelung, ergänzt durch einen Alarmausgang. Es können sechs Temperaturfühler vom Typ Pt 1000 angeschlossen werden. Zusätzlich lassen sich zwei weitere Eingänge als Pt 1000 Fühler oder als digitale Eingänge konfigurieren. Die Applikation A230 bietet zudem einen analogen Eingang (0-10V). Eine interne RS485-Schnittstelle ermöglicht die Kommunikation mit Fernbedienungseinheiten, Zusatzmodulen oder den Einsatz in Master-Slave-Folgeregelungen. Zwei Paar Triacausgänge, vier Relaisausgänge und eine USB-Service-Schnittstelle runden die Konnektivität ab.

Wie erfolgt die Bedienung und Konfiguration?

Die Bedienung des ECL Comfort 210 erfolgt intuitiv über ein Einstellrad (Multifunktions-Drehknopf) direkt am Gerät. Über die beleuchtete Anzeige kann der Benutzer in der gewählten Sprache durch die Textmenüs navigieren. Alternativ ist die Einstellung über optionale Fernbedienungseinheiten wie die ECA 30 oder ECA 31 möglich, die über den Kommunikationsbus ECL 485 angeschlossen werden. Mithilfe eines ECL-Applikationsschlüssels kann eine spezifische Anwendung in den Regler geladen werden, was eine schnelle und unkomplizierte Inbetriebnahme ermöglicht. Die Anwendungsparameter werden im Regler gespeichert und bleiben auch bei Stromausfällen erhalten. Die ECL-Applikationsschlüssel der Serie A2xx sind mit dem ECL Comfort 210 kompatibel.

Welche Montageoptionen stehen zur Verfügung?

Das Gehäuse des ECL Comfort 210 ist für die Wandmontage oder die Montage auf einer DIN-Schiene konzipiert. Für den Einbau in einen Schaltschrank ist eine spezielle Ausführung ohne Anzeige und Einstellrad, der Regler ECL Comfort 210B, erhältlich. Dieser lässt sich dann über eine Fernbedienungseinheit ECA 30 oder ECA 31 einstellen, die im Schalttafelausschnitt platziert werden kann.

Technische Daten

• Versorgungsspannung: 230V AC
• Leistungsaufnahme: 5 VA
• Schutzart: IP 41
• Bauhöhe: 92
• Baulänge: 110
• Bautiefe: 220
• Regelbare Kreise: Maximal 3
• Fühlereingänge: 6x Pt 1000 (plus 2 konfigurierbare)
• Ausgänge: Elektronisch (3-Punkt), Relais, Alarm
• Schnittstelle: RS485 (intern)

Der Danfoss ECL Comfort 210 Regler ist eine vielseitige und energieeffiziente Lösung für die Temperaturregelung in komplexen Heiz- und Kühlsystemen. Mit seiner witterungsgeführten Funktion, der Möglichkeit zur Regelung von bis zu drei Kreisen und einer Versorgungsspannung von 230V bietet er eine zuverlässige Steuerung für optimalen Komfort und reduzierte Betriebskosten. Die flexible Montage und die einfache Konfiguration durch Applikationsschlüssel unterstreichen seine Anwenderfreundlichkeit.
