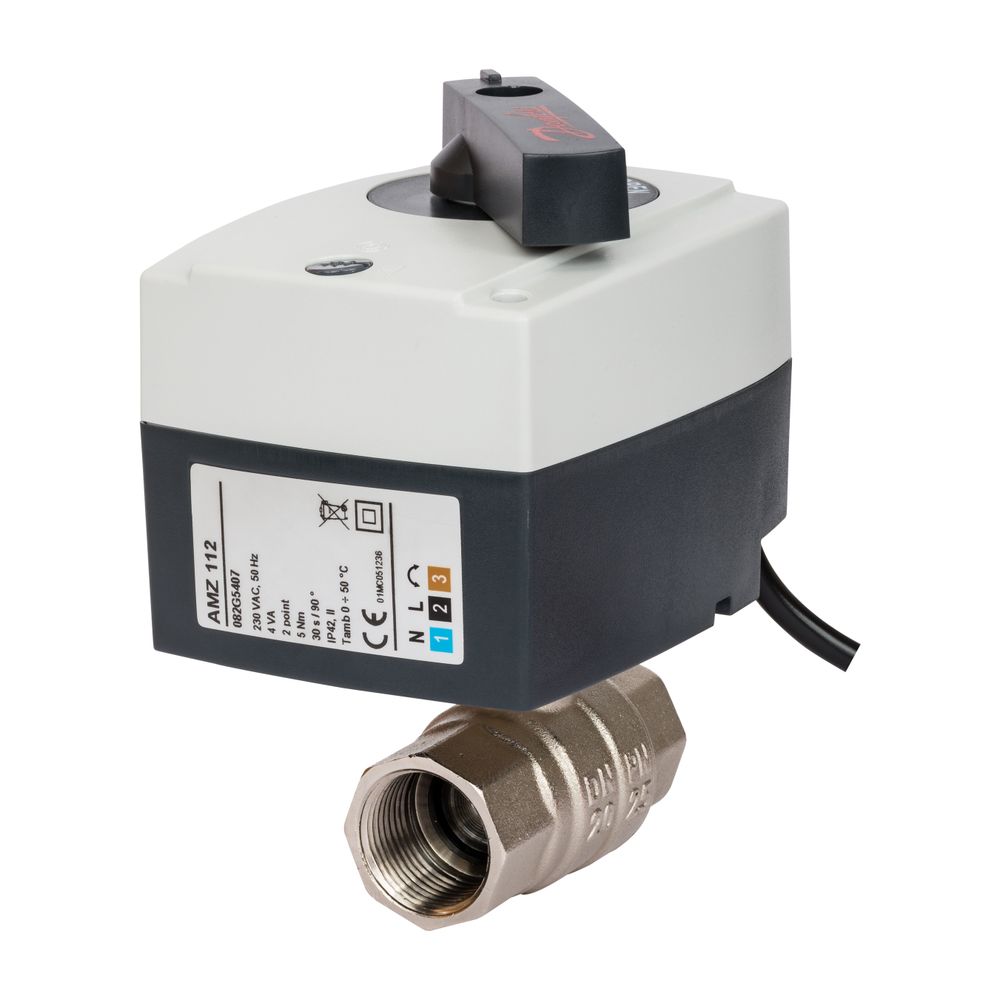

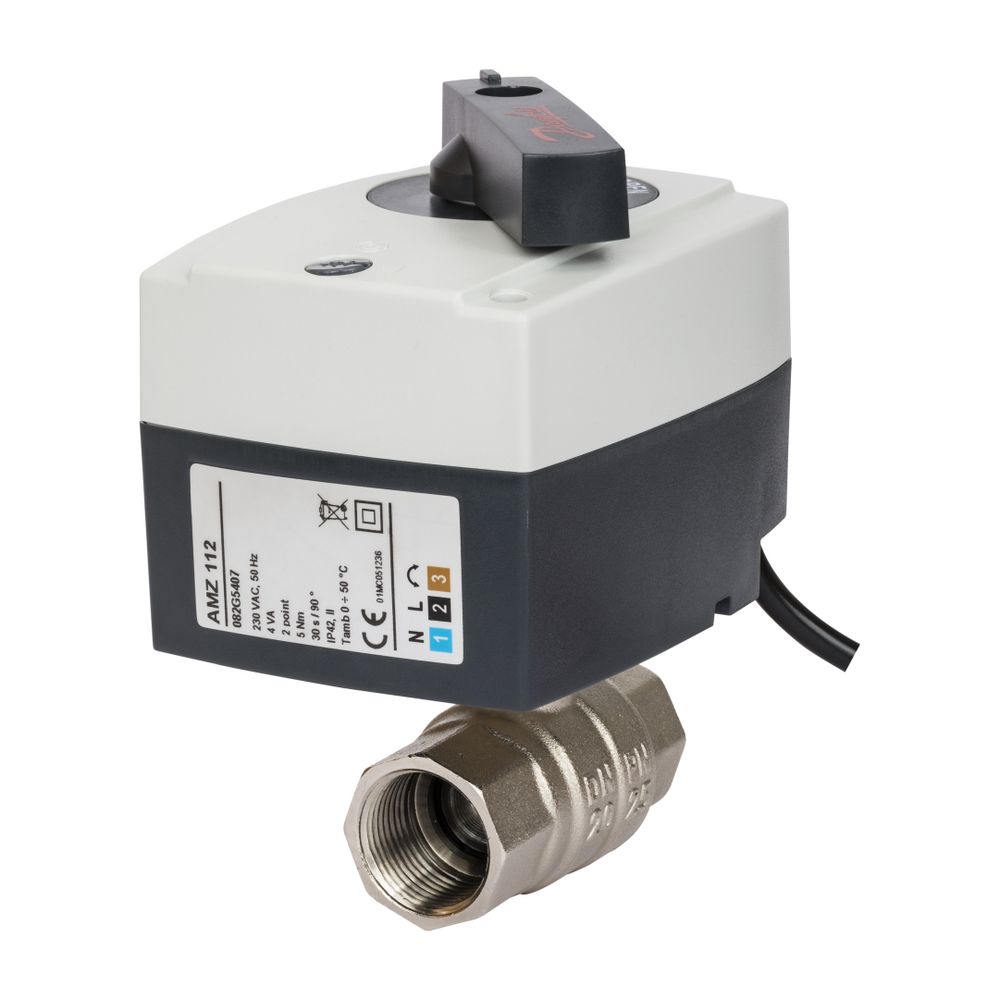

Danfoss motorischer Kugelhahn AMZ112 2-Wege, DN 20, 24Vac, Auf/Zu

Der Danfoss motorische Kugelhahn AMZ112 ist ein 2-Wege-Kugelhahn mit einem elektrischen Drehantrieb vom Typ AMB162. Er ist für den Einsatz in Heizungs- und Fernwärmeanlagen konzipiert und bietet eine präzise Auf/Zu-Regelung für Rohrleitungssysteme mit einem Nenndurchmesser von DN 20. Mit einer Nenndruckstufe von PN 40 und einem breiten Temperaturbereich von 2 bis 130 °C ist dieses Gerät vielseitig einsetzbar.

Wie funktioniert der elektrische Drehantrieb?

Der Kugelhahn ist mit einem aufgebauten elektrischen Drehantrieb vom Typ AMB162 ausgestattet, der eine Stellzeit von 30 Sekunden für die vollständige Öffnung oder Schließung bietet. Die Stellkraft beträgt 5 Nm, und die Drehrichtung ist wählbar, was eine flexible Anpassung an die Installationssituation ermöglicht. Das Eingangssignal erfolgt als 2-Punkt-Signal (Auf/Zu). Eine mechanische Handverstellung ist ebenfalls vorhanden. Der Antrieb verfügt über einen Überlastungsschutz, der eine kraftabhängige Abschaltung in den Endlagen bewirkt. Eine LED-Anzeige informiert über die Drehrichtung und den Status eines aktivierten Zusatzschaltkontakts (Öffner).

Welche technischen Eigenschaften und Schutzmerkmale bietet der Kugelhahn?

Dieser Kugelhahn ist für einen maximalen Betriebsdifferenzdruck von 6 bar ausgelegt und weist einen kvs-Wert von 28 m³/h auf. Die Nenndruckstufe beträgt PN 40. Die Schutzart IP42 gemäß DIN EN 60529 und die Schutzklasse II gemäß DIN EN 60730-1 ermöglichen einen zuverlässigen Betrieb. Der zulässige Umgebungstemperaturbereich liegt zwischen 0 und 50 °C. Die Einbaulage kann flexibel von stehend bis liegend gewählt werden.

Aus welchen Materialien besteht der Kugelhahn und welche Anschlüsse sind verfügbar?

Das Gehäuse des Kugelhahns besteht aus Messing (CW617 N UNI) und die Ventilstange aus Messing (CW614 N UNI), wobei eine entzinkungsbeständige Messinggüte (DZR) verwendet wird, die eine hohe Langlebigkeit sicherstellt. Der Wälzlagerring ist aus PTFE gefertigt. Der Anschluss erfolgt über ein Innengewinde Rp3/4 gemäß ISO 7/1.

Welche weiteren Merkmale und Abmessungen sind relevant?

Der Kugelhahn zeichnet sich durch eine lineare Kennlinien-Charakteristik aus und ist mit Zahnrädern zur Übertragung ausgestattet. Die Netzspannung beträgt 24 V AC bei einer Frequenz von 50/60 Hz und einer Leistungsaufnahme von 2,5 VA. Die Bauhöhe beträgt 100 mm, die Baulänge 160 mm und die Bautiefe 250 mm.

Technische Daten

• Nenndurchmesser: DN 20
• Nenndruckstufe: PN 40
• Kvs-Wert: 28 m³/h
• Max. Betriebsdifferenzdruck: 6 bar
• Temperaturbereich: 2 bis 130 °C
• Versorgungsspannung: 24 V AC
• Stellzeit: 30 s
• Stellkraft: 5 Nm
• Schutzart: IP42
• Werkstoffe Gehäuse/Ventilstange: Messing

Der Danfoss motorische Kugelhahn AMZ112 bietet eine robuste und präzise Lösung für die Auf/Zu-Regelung in Heizungs- und Fernwärmeanlagen. Mit einem Nenndurchmesser von DN 20, einer Nenndruckstufe von PN 40 und einem Temperaturbereich von 2 bis 130 °C ist er für anspruchsvolle Anwendungen geeignet. Die integrierten Schutzfunktionen und die Möglichkeit zur mechanischen Handverstellung unterstreichen die Zuverlässigkeit und Benutzerfreundlichkeit dieses Kugelhahns.
