Beschreibung

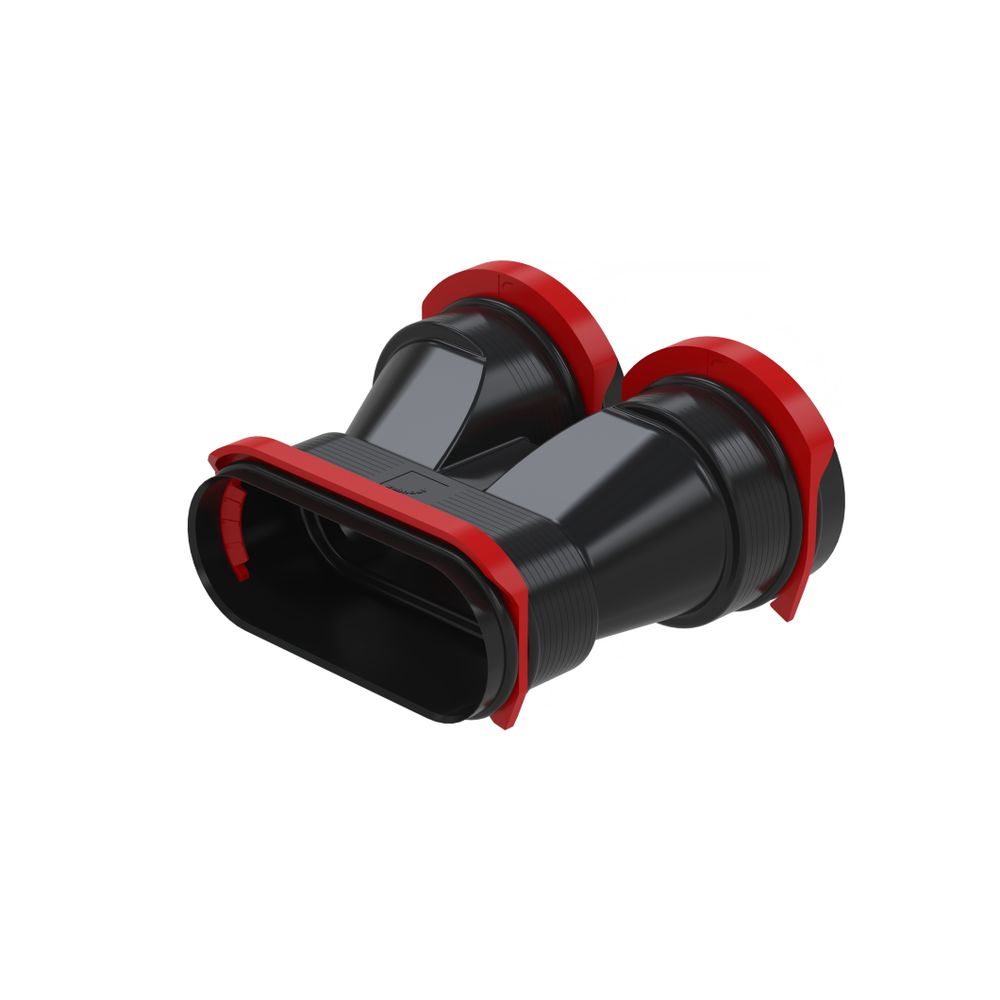

Zehnder Übergang ComfoFit 2xDN75 auf Flat 51 für ComfoTube 75/flat 51, mit RapidLock-Verbinder
Der Zehnder Übergang ComfoFit 2xDN75 auf flat 51 dient als Formteil zum Anschluss von zwei Lüftungsrohren des Typs ComfoTube 75 an ein ComfoTube flat 51. Das Bauteil ermöglicht eine präzise Kanalreduzierung und ist für die Einbettung in Beton geeignet. Durch das integrierte Schnellverbindungssystem RapidLock wird eine effiziente Montage sichergestellt.
Welche Eigenschaften zeichnen den Übergang aus?
Das Formteil ist als unisolierter, nahtloser Kanal aus Polyethylen (PE) gefertigt. Es ist exzentrisch in der Höhe ausgeführt und weist eine Wandstärke von 2 mm auf. Die schwarze Oberfläche ist unbehandelt. Mit einer Gesamtlänge von 154 mm ist das Bauteil für den Einsatz in Lüftungssystemen optimiert, die eine hohe Luftdichtheit erfordern. Die Luftdichtheitsklasse D nach EN 1751 unterstreicht die Qualität der Verbindung.
Wie erfolgt die Montage?
Der Übergang verfügt über Einschubenden für den Anschluss an die entsprechenden Lüftungsrohre. Zur Herstellung einer luftdichten Verbindung ist die Verwendung der passenden Dichtungssets zwingend erforderlich. Diese sind separat für den Bereich flat 51 (Art.-Nr. 990328352) sowie für den Bereich DN75 (Art.-Nr. 990328362) erhältlich. Das System ist nicht mit einer vormontierten Dichtung ausgestattet.
Technische Daten
- Werkstoff: Polyethylen (PE)
- Länge: 154 mm
- Wandstärke: 2 mm
- Luftdichtheitsklasse: D nach EN 1751
- Anschluss 1: Luftkanal oval (142,5 x 52,5 mm)
- Anschluss 2: Luftkanal rund (75 mm)
- Einbettbar in Beton: Ja
- Ausführung: Exzentrisch in der Höhe
Der Zehnder Übergang ComfoFit 2xDN75 auf flat 51 stellt eine robuste Lösung für den Übergang zwischen runden und flachen Lüftungsrohren dar. Dank des Schnellverbindungssystems RapidLock und der Eignung für die Betoneinbettung unterstützt das Formteil eine zuverlässige Installation. Mit einer Länge von 154 mm und der Fertigung aus Polyethylen sorgt das Bauteil für eine stabile Verbindung, die den Anforderungen der Luftdichtheitsklasse D entspricht und einen effizienten Betrieb des Lüftungssystems ermöglicht.
Technische Daten
| Hersteller-Warengruppe | ComfoFresh |
| Hersteller-Produktgruppe | Onfloor |
| Hersteller-Artikelnummer | 990322206 |
| Hersteller | Zehnder |
| Anschluss 1 | Einschubende |
| Anschluss 2 | Einschubende |
| Antibakterielle Behandlung | nein |
| Antistatische Ausführung | nein |
| Arbeitslänge Anschluss 1 | 27 |
| Arbeitslänge Anschluss 2 | 27 |
| Artikelnummer | ZEHNDER-990322206 |
| Ausführung | unisolierter Kanal |
| Ausführung Anschluss 1 | Luftkanal oval |
| Ausführung Anschluss 2 | Luftkanal rund |
| Ausführungsform | exzentrisch in der Höhe |
| Außenfarbe | schwarz |
| EAN-13 | 7613367064016 |
| Einbettbar in Beton | ja |
| Formstückübergang | ja |
| Gepresst | nein |
| Gewicht | 0,175 kg |
| Kanalreduzierung | ja |
| Luftdichtheitsklasse nach EN 1751 | D |
| Länge | 154 |
| Länge Anschluss 1 | 50 |
| Länge Anschluss 2 | 50 |
| Mit Aufschiebeklemme | nein |
| Mit Aufschiebeprofil | nein |
| Mit vormontierter Dichtung | nein |
| Nennbreite Kanal Anschluss 1 | 142,5 |
| Nenndurchmesser Kanal, Anschluss 2 | 75 |
| Nennhöhe Kanal Anschluss 1 | 52,5 |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | nein |
| Produktionsart | nahtlos |
| Wandstärke Kanal | 2 |
| Werkstoff des Kanals | Kunststoff |
| Werkstoffgüte Kanal | Polyethylen (PE) |
| Äquivalenter Kanaldurchmesser, Anschluss 1 | 80 |
| Äquivalenter Kanaldurchmesser, Anschluss 2 | 75 |
| WEEE-Nr. | 80421779 |
