Beschreibung

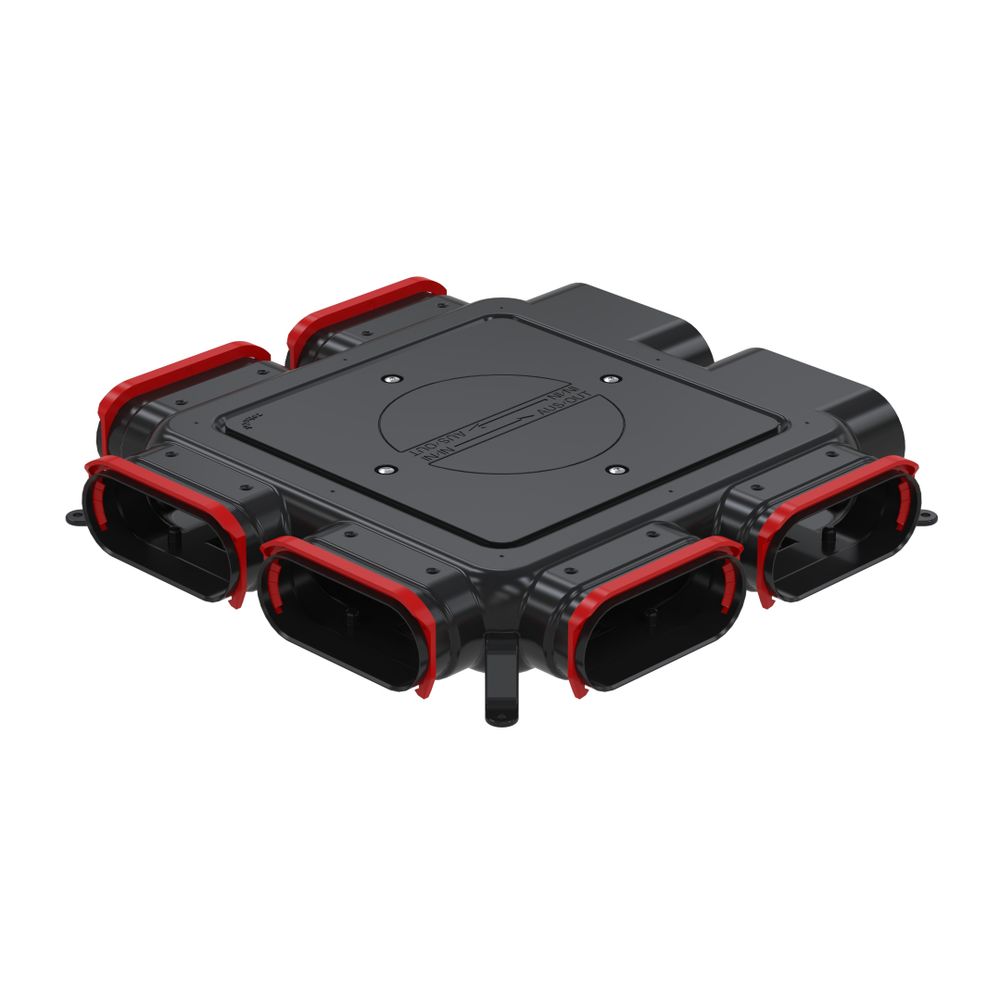

Zehnder Verteiler CK300 6 x Flat 51 ComfoCube für ComfoTube Flat 51, mit RapidLock-Verbinder
Der Zehnder Verteiler CK300 6 x Flat 51 ComfoCube ist ein Luftverteil- und Sammelelement für die kontrollierte Wohnraumlüftung. Gefertigt aus robustem Kunststoff (HDPE), bietet das System eine innen glatte Oberfläche für eine hygienische Luftführung. Der Verteiler ist für den Anschluss von sechs Luftverteilrohren des Typs ComfoTube Flat 51 ausgelegt und ermöglicht eine flexible Installation unter dem Estrich in der Dämmebene sowie an Wand oder Decke. Mit einer maximalen Luftmenge von 300 m3/h eignet sich das Bauteil für effiziente Lüftungskonzepte.
Welche Vorteile bietet das RapidLock-System?
Die Montage des Verteilers wird durch das Schnellverbindungssystem RapidLock vereinfacht. Dieses System ermöglicht eine schnelle Anbindung der Luftverteilrohre. Für eine luftdichte Verbindung ist die Verwendung des separat erhältlichen Dichtungssets (Art.-Nr. 990328352) erforderlich. Die Konstruktion ist zudem mit einer Revisionsöffnung inklusive Deckel ausgestattet, was den Zugang für Reinigungsarbeiten erleichtert und somit zu einer hohen Luftqualität beiträgt.
Wie erfolgt die Anbindung an das Lüftungssystem?
Der Verteiler bietet Anschlussmöglichkeiten für bis zu sechs Luftverteilrohre, wobei jedes Rohr für einen Volumenstrom von 40 m3/h bei einer Luftgeschwindigkeit von etwa 2,5 m/s ausgelegt ist. Nicht belegte Anschlüsse lassen sich mit optional erhältlichen Rohrkappen verschließen. Der Anschluss an das Lüftungsgerät erfolgt wahlweise über den ComfoMain Doppelkanal CK150/300 oder über einen Übergang DN160, was eine hohe Flexibilität bei der Planung und Installation der Anlage sicherstellt.
Technische Daten
- Anzahl der Abzweige: 6
- Max. Luftmenge: 300 m3/h
- Werkstoff: Kunststoff (HDPE)
- Länge: 448 mm
- Breite: 438 mm
- Bauhöhe: 70 mm
- Anschluss Abzweigungen: Einschubende
- Anschluss Hauptleitung: Einschubende
- Äquivalenter Kanaldurchmesser Abzweigungen: 80 mm
Der Zehnder Verteiler CK300 6 x Flat 51 ComfoCube überzeugt durch seine hygienische Bauweise und die einfache Montage mittels RapidLock-System. Mit einer maximalen Luftmenge von 300 m3/h und der Möglichkeit, sechs Luftverteilrohre anzuschließen, bietet er eine zuverlässige Lösung für die Luftverteilung in Wohnräumen. Die Revisionsöffnung sorgt für eine einfache Wartung, während die kompakten Abmessungen von 448 mm x 438 mm x 70 mm eine platzsparende Installation in der Dämmebene oder an Wand und Decke ermöglichen.
Technische Daten
| Hersteller-Warengruppe | ComfoFresh |
| Hersteller-Produktgruppe | Onfloor |
| Hersteller-Artikelnummer | 990322221 |
| Hersteller | Zehnder |
| Abluft | ja |
| Anschluss Abzweigungen | Einschubende |
| Anschluss Hauptleitung | Einschubende |
| Anschluss von unten | nein |
| Anzahl der Abzweige | 6 |
| Artikelnummer | ZEHNDER-990322221 |
| Ausführung der Abzweigungen | Luftkanal oval |
| Ausführung des Gehäuses | komplett |
| Bauhöhe | 70 |
| Baulänge | 438 |
| EAN-13 | 7613367064146 |
| Einbettbar in Beton | nein |
| Gewicht | 1,798 kg |
| Luftzufuhr | ja |
| Länge | 448 |
| Max Luftmenge | 300 |
| Mit Inspektionsöffnung und Deckel | ja |
| Nennkanalbreite Abzweigungen | 140 |
| Nennkanalhöhe Abzweigungen | 52,5 |
| Werkstoff | Kunststoff |
| Äquivalenter Kanaldurchmesser, Abzweigungen | 80 |
| WEEE-Nr. | 80421779 |
