Beschreibung

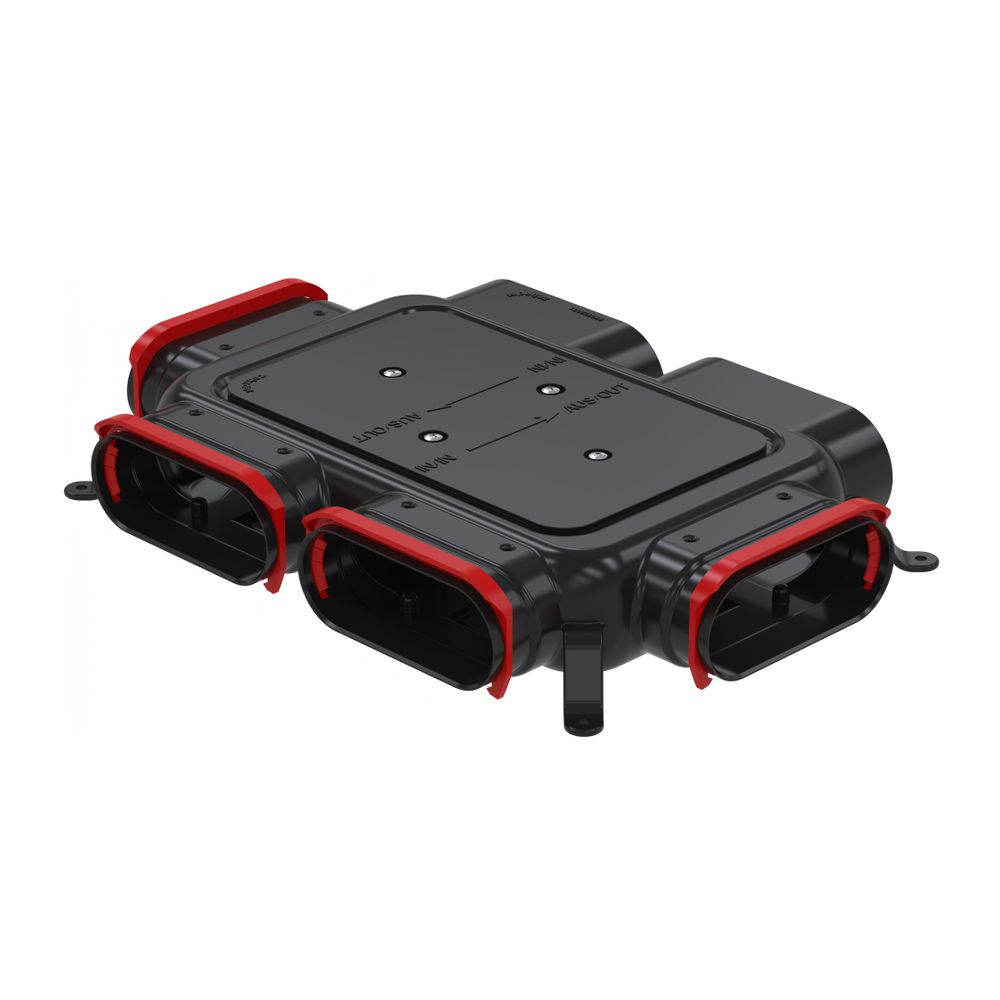

Zehnder Verteiler CK300 4 x Flat 51 ComfoCube für ComfoTube Flat 51, mit RapidLock-Verbinder
Der Zehnder Verteiler CK300 4 x Flat 51 ComfoCube ist ein effizientes Luftverteil- und Sammelelement für Lüftungssysteme. Gefertigt aus robustem Kunststoff (HDPE) mit einer innen glatten, hygienischen Oberfläche, eignet sich das Bauteil für die Montage unter dem Estrich in der Dämmebene sowie für die Befestigung an Wand oder Decke. Es unterstützt sowohl die Luftzufuhr als auch die Abluft und ist für die Verwendung mit dem ComfoTube Flat 51 Rohrsystem optimiert.
Welche Vorteile bietet das ComfoCube System?
Das System zeichnet sich durch eine hohe Flexibilität bei der Installation aus. Mit dem integrierten Schnellverbindungssystem RapidLock lassen sich die Luftverteilrohre zeitsparend und sicher montieren. Das Gehäuse ist mit einer Revisionsöffnung inklusive Deckel ausgestattet, was eine einfache Reinigung und Wartung ermöglicht. Die Anzahl der angeschlossenen Luftverteilrohre ist variabel; nicht benötigte Anschlüsse können mit optional erhältlichen Rohrkappen verschlossen werden.
Wie erfolgt die Anbindung an das Lüftungssystem?
Der Verteiler bietet Anschlussvorbereitungen für vier Luftverteilrohre, wobei jeder Abzweig für einen Volumenstrom von 40 m3/h bei einer Luftgeschwindigkeit von ca. 2,5 m/s ausgelegt ist. Der lüftungsgeräteseitige Anschluss erfolgt über den ComfoMain Doppelkanal CK150/300 mit einem maximalen Volumenstrom von 300 m3/h oder alternativ über einen Übergang DN160. Dies ermöglicht eine präzise Anpassung an die Anforderungen des jeweiligen Lüftungskonzepts.
Technische Daten
- Anzahl der Abzweige: 4
- Länge: 448 mm
- Breite: 299 mm
- Bauhöhe: 70 mm
- Werkstoff: Kunststoff (HDPE)
- Anschluss Abzweigungen: Einschubende
- Anschluss Hauptleitung: Einschubende
- Mit Inspektionsöffnung: Ja
Der Zehnder Verteiler CK300 4 x Flat 51 ComfoCube überzeugt durch seine robuste Konstruktion und die einfache Montage mittels RapidLock-System. Durch die Kombination aus hygienischer Oberflächenbeschaffenheit und der Möglichkeit zur variablen Anbindung von bis zu vier Luftverteilrohren stellt er eine zuverlässige Komponente für eine effiziente Luftführung dar. Die kompakte Bauweise ermöglicht eine unkomplizierte Integration in die Dämmebene oder bei der Wand- und Deckenmontage.
Technische Daten
| Hersteller-Warengruppe | ComfoFresh |
| Hersteller-Produktgruppe | Onfloor |
| Hersteller-Artikelnummer | 990322220 |
| Hersteller | Zehnder |
| Abluft | ja |
| Anschluss Abzweigungen | Einschubende |
| Anschluss Hauptleitung | Einschubende |
| Anschluss von unten | nein |
| Anzahl der Abzweige | 4 |
| Artikelnummer | ZEHNDER-990322220 |
| Ausführung der Abzweigungen | Luftkanal oval |
| Ausführung des Gehäuses | komplett |
| Bauhöhe | 70 |
| Baulänge | 300 |
| EAN-13 | 7613367064139 |
| Einbettbar in Beton | nein |
| Gewicht | 1,076 kg |
| Luftzufuhr | ja |
| Länge | 448 |
| Max Luftmenge | 200 |
| Mit Inspektionsöffnung und Deckel | ja |
| Nennkanalbreite Abzweigungen | 140 |
| Nennkanalhöhe Abzweigungen | 52,5 |
| Werkstoff | Kunststoff |
| Äquivalenter Kanaldurchmesser, Abzweigungen | 80 |
| WEEE-Nr. | 80421779 |
