Beschreibung

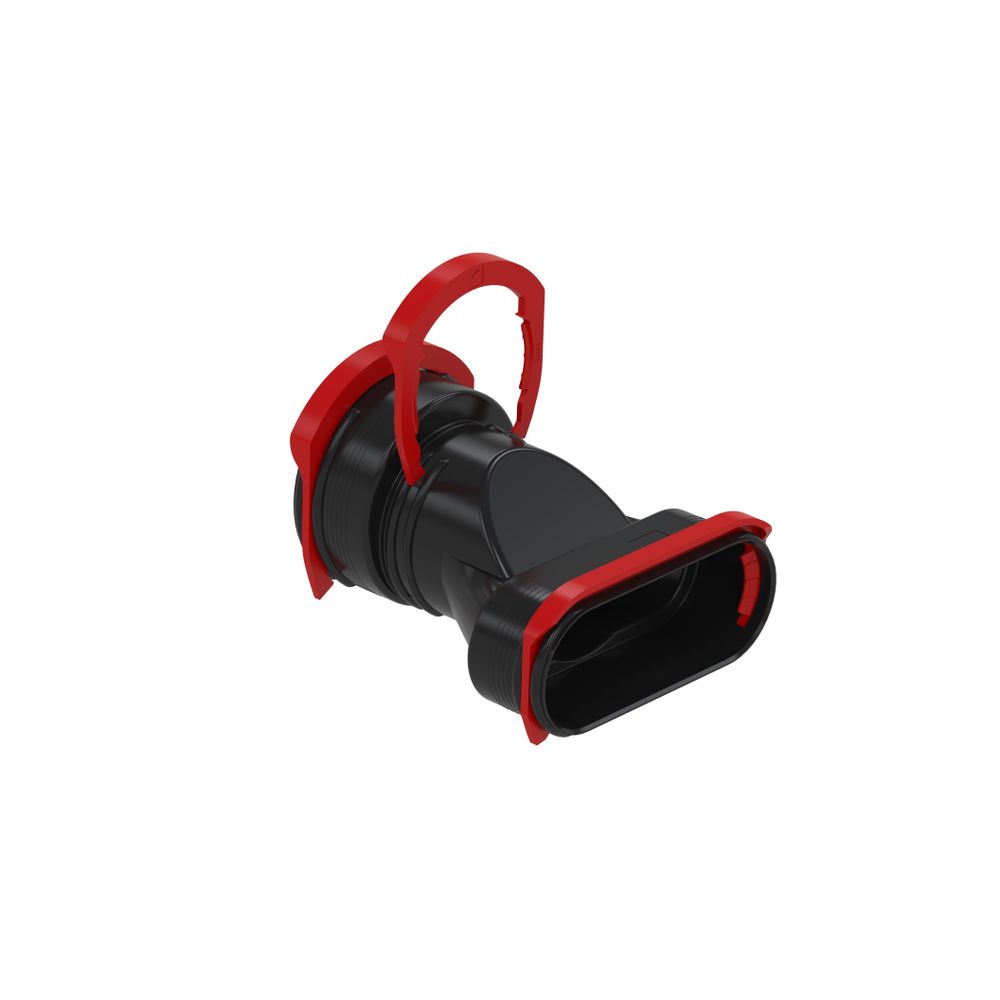

Zehnder Übergang ComfoFit DN90/DN75/Flat 51 für ComfoTube 75/90/flat 51, mit RapidLock-Verbinder
Der Zehnder Übergang ComfoFit ermöglicht eine präzise Verbindung zwischen den Rundrohrsystemen ComfoTube 75 oder 90 und dem Flachovalsystem ComfoTube flat 51. Dieses Formteil ist für eine gerade Ausführung konzipiert und unterstützt die effiziente Installation von Lüftungssystemen. Dank des integrierten RapidLock-Schnellverbindungssystems lässt sich der Übergang sicher und zeitsparend montieren. Das aus hochwertigem Polyethylen gefertigte Bauteil ist für die Einbettung in Beton geeignet und zeichnet sich durch eine robuste, nahtlose Konstruktion aus.
Wie erfolgt die Verbindung der Lüftungssysteme?
Der Übergang dient als zentrales Bindeglied, um unterschiedliche Kanalgeometrien innerhalb der Zehnder ComfoFresh-Serie miteinander zu kombinieren. Durch die exzentrische Ausführung in der Höhe wird ein nahtloser Übergang vom ovalen Luftkanal auf den runden Luftkanal sichergestellt. Die Konstruktion ist auf eine hohe Luftdichtheit ausgelegt, die der Luftdichtheitsklasse D nach EN 1751 entspricht. Dies trägt zu einem effizienten Betrieb des gesamten Lüftungssystems bei. Zur Herstellung der luftdichten Verbindung ist die Verwendung der entsprechenden Dichtungssets erforderlich.
Welche Eigenschaften bietet das Material?
Das Formteil besteht aus langlebigem Polyethylen (PE) und ist für den dauerhaften Einsatz in der Haustechnik ausgelegt. Die unisolierte Ausführung ist in der Farbe Grau gehalten und weist eine Wandstärke von 2,5 mm auf. Da das Material für die Einbettung in Beton freigegeben ist, bietet es hohe Flexibilität bei der Verlegung in Bodenaufbauten oder Deckenkonstruktionen. Die Oberflächen sind innen wie außen unbehandelt, was eine einfache Handhabung bei der Montage ermöglicht.
Technische Daten
- Gesamtlänge: 167 mm
- Werkstoff: Polyethylen (PE)
- Luftdichtheitsklasse: D (nach EN 1751)
- Nennbreite Anschluss 1 (oval): 141 mm
- Nennhöhe Anschluss 1 (oval): 52,5 mm
- Nenndurchmesser Anschluss 2 (rund): 90 mm
- Wandstärke: 2,5 mm
- Einbettbar in Beton: Ja
- Ausführungsform: Exzentrisch in der Höhe
Der Zehnder Übergang ComfoFit überzeugt durch seine passgenaue Verarbeitung und die einfache Montage mittels RapidLock-System. Mit einer Gesamtlänge von 167 mm und der Eignung für die Betonverlegung stellt er eine zuverlässige Komponente für die Verbindung von ComfoTube 75, 90 und flat 51 Kanälen dar. Die robuste Konstruktion aus Polyethylen und die Einstufung in die Luftdichtheitsklasse D ermöglichen eine dauerhafte und leistungsstarke Integration in das Lüftungsnetzwerk.
Technische Daten
| Hersteller-Warengruppe | ComfoFresh |
| Hersteller-Produktgruppe | Onfloor |
| Hersteller-Artikelnummer | 990322204 |
| Hersteller | Zehnder |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Antibakterielle Behandlung | nein |
| Antistatische Ausführung | nein |
| Arbeitslänge Anschluss 1 | 42 |
| Arbeitslänge Anschluss 2 | 42 |
| Artikelnummer | ZEHNDER-990322204 |
| Ausführung | unisolierter Kanal |
| Ausführung Anschluss 1 | Luftkanal oval |
| Ausführung Anschluss 2 | Luftkanal rund |
| Ausführungsform | exzentrisch in der Höhe |
| Außenfarbe | grau |
| EAN-13 | 7613367063996 |
| Einbettbar in Beton | ja |
| Formstückübergang | ja |
| Gepresst | nein |
| Gewicht | 0,141 kg |
| Isolierstärke | 0 |
| Kanalreduzierung | ja |
| Luftdichtheitsklasse nach EN 1751 | D |
| Länge | 167 |
| Länge Anschluss 1 | 41,5 |
| Länge Anschluss 2 | 41 |
| Mit Aufschiebeklemme | nein |
| Mit Aufschiebeprofil | nein |
| Mit vormontierter Dichtung | nein |
| Nennbreite Kanal Anschluss 1 | 141 |
| Nenndurchmesser Kanal, Anschluss 2 | 90 |
| Nennhöhe Kanal Anschluss 1 | 52,5 |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | nein |
| Produktionsart | nahtlos |
| Wandstärke Kanal | 2,5 |
| Werkstoff des Kanals | Kunststoff |
| Werkstoffgüte Kanal | Polyethylen (PE) |
| Äquivalenter Kanaldurchmesser, Anschluss 1 | 80 |
| Äquivalenter Kanaldurchmesser, Anschluss 2 | 90 |
| WEEE-Nr. | 80421779 |
