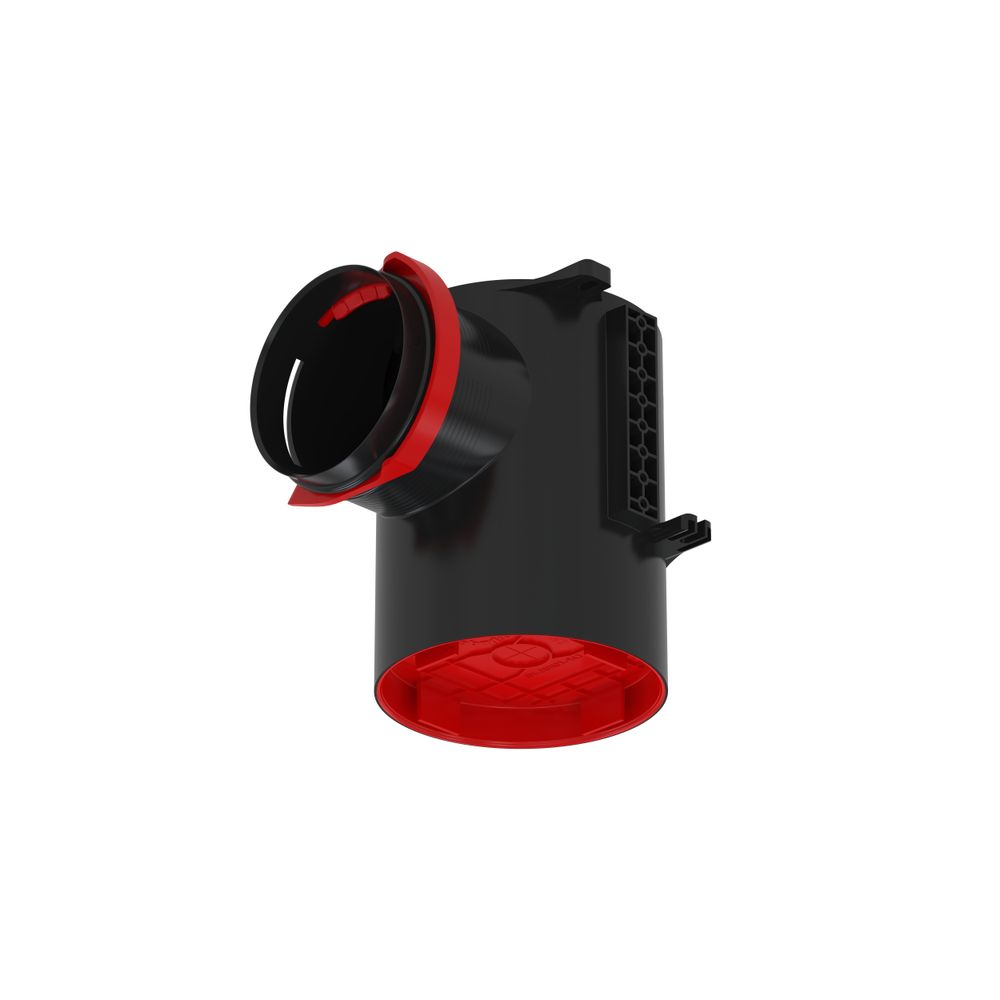

Zehnder Luftdurchlass ComfoCase TVA, Höhe 170mm für 1xComfoTube 90, DN125, seitlich, mit RapidLock-Verbinder

Das Luftdurchlassgehäuse Zehnder ComfoCase TVA/P mit kurzem Stutzen DN125 und einer Anschlussmöglichkeit an das Rundrohr Zehnder ComfoTube 90 eignet sich für den Wand- und Deckeneinbau. Es ist für Luftmengen bis 45 m³/h bei Nennlüftung ausgelegt und wird zusammen mit den Design-Abdeckgittern Zehnder ComfoGrid oder den Tellerventilen Zehnder ComfoValve Luna in der Anschlussweite DN125 verwendet. Das Luftdurchlassgehäuse und Lüftungsrohr werden durch einfaches Stecken miteinander verbunden. Es verfügt über fünf fest mit dem Gehäuse verbundene Befestigungsmöglichkeiten für Schraub- oder Schlagbefestigungen. Optional können als Zubehör verstellbare Befestigungswinkel (Art.-Nr. 990326152) bestellt werden. Für die Montage auf einer Sichtbetonschalung ist optional das Montageset DN125 (990326153) erhältlich. Dank des Verbindungssystems RapidLock ist beim Zusammenstecken von Gehäuse und Rohr ein Entfernen des roten Verbindungsclips nicht notwendig. Zum Lösen der Verbindung wird der rote Verbindungsclip entfernt. Zur Herstellung der luftdichten Verbindung wird eine Lippendichtung (Art.-Nr. 990328363) verwendet. Der DN125 Bauschutzdeckel sorgt dafür, dass während der Bauphase kein Schmutz in das Gehäuse gelangt. Die Luftmengendrosselung erfolgt direkt am Tellerventil oder bei der Verwendung von Abdeckgittern mittels der Luftmengendrossel Zehnder ComfoSet 90 (Art.-Nr. 990320027). Das Gehäuse hat eine Mindesteinbautiefe von 110 mm. Der Stutzen DN125 hat eine Länge von 60 mm. Die Gesamthöhe/max. Einbautiefe beträgt 170 mm. Das Luftdurchlassgehäuse besteht aus robustem, schwarzem Kunststoff. Der Verbindungsclip kann als Ersatzteil (Art.-Nr. 990326059) bestellt werden.

Anschluss an Lüftungsrohr Zehnder ComfoTube 90
