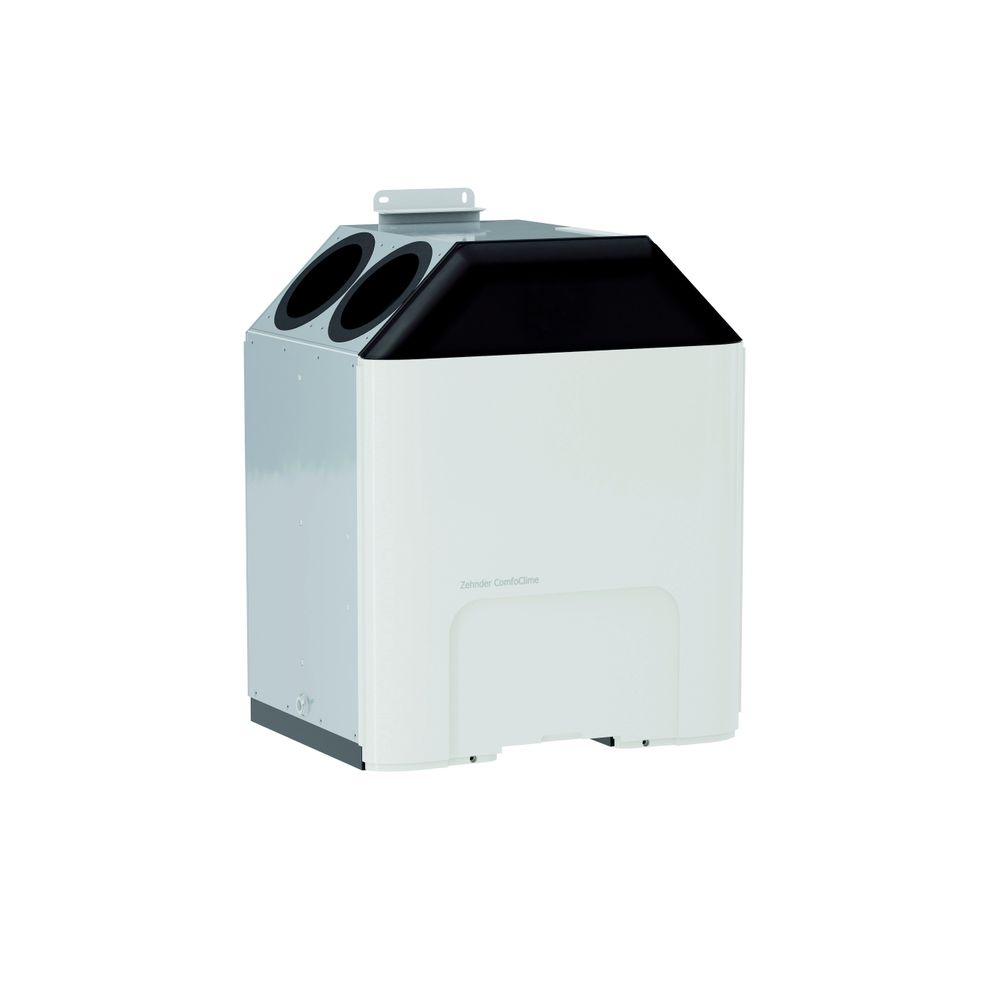

Zehnder Kühleinheit für Lufttemperierungsgerät ComfoClime Cool 36, ohne Adapter

Die bodenmontierte Kühleinheit
ComfoClime Cool 36 wurde speziell für
den Betrieb mit einem Komfortlüftungs-
gerät Zehnder ComfoAir Q600 ST
entwickelt. Das Gerät ist in Kombination
mit dem Zehnder ComfoAir Q600 ST
bei einer externen Pressung von 200 Pa
auf einen Volumenstrom von 200 bis
600 m3/h ausgelegt. Im Zehnder
ComfoClime Cool 36 arbeitet eine
modulierende, kompakte und reversible
Wärmepumpe mit integriertem Bypass.
Das Gehäuse besteht aus lackiertem
Stahlblech und ist akustisch und
thermisch hochgedämmt, was in
Verbindung mit modernster
Lüftertechnologie einen sehr niedrigen
Geräuschpegel sicherstellt. Zehnder
ComfoClime Cool 36 ist serienmäßig
WLAN-fähig und wird über die Zehnder
ComfoClime Control-App im
Home-WLAN gesteuert.
Das Gerät kann wahlweise als rechte oder
linke Geräteausführung eingesetzt
werden, wird anschlussfertig geliefert
und ist dank des ausgeklügelten Designs
mit Schwerpunkt auf Zugänglichkeit der
Komponenten für Service und Wartung
optimiert.
Jeder Luftanschluss kann durch
4 x 45 Grad drehbare ComfoPipe Compact
Bögen DN 200 (Art.-Nr. 990 328 697)
individuell ausgerichtet werden (nicht
im Lieferumfang).

ZE Kühleinheit ComfoClime Cool 36

Geräte-Abmessungen:
850 x 721 x 575 mm (H x B x T)
Aufstellmaße inkl. ComfoAir Q,
Anschlussbögen und Kondensat-Stutzen:
2040 x 850 x 575 mm (H x B x T)
Gewicht ohne ComfoAir Q350/450: 60 kg
Gewicht mit ComfoAir Q350/450: 110 kg
Leistungsaufnahme: max. 1100 W
Stromaufnahme: max. 4,87 A
Netzanschluss: 230V / 50Hz
Kältemittel: R32, 0,65kg
Volumenstrom: 200 bis 600 m3/h
Kühlleistung
(Außenluft: 35 Grad / 40 % r.F.
und Abluft 27 Grad / 47 % r.F.):
4,3 kW bei 600 m3/h; 3,1 KW bei 420 m3/h
Heizleistung
(Außenluft: -7 Grad / 70 % r.F.
und Abluft 20 Grad / 40 % r.F.):
6,75 kW bei 600 m3/h; 5,5 KW bei 420 m3/h
EER: bis 4,5
COP: bis 6,0
(Kühl-, Heizleistungs- und
Effizienzangaben immer in Verbindung
mit ComfoAir Q Enthalpie und bezogen
auf die Außenluft)

Erforderliches Zubehör:
Montagesockel (471 502 008)
Adapter für ComfoAir Q600 ST
(990 328 768)
Siphon DN32 (bauseits zu stellen)

Geräte-Anschlussmöglichkeiten:
ComfoPipe Compact Bogen 45° DN 200
(990 328 697)
Optional: ComfoPipe Compact Flexelement DN 200
(990 328 766)
ComfoPipe Compact Muffe DN 200
(990 328 698)
ComfoPipe Compact Lüftungsrohr DN 200
(990 328 696)

Hinweise:
Zur Kondensat-Abführung muss
bauseitig ein Siphon DN 32 mit einer
Mindest-Sperrwasserhöhe von 100 mm
angeschlossen werden.

Das Luftverteilsystem soll so ausgelegt
sein, dass es eine Kapazität von 315 m3/h
oder mehr erreicht.
Dadurch wird sichergestellt, dass
im Kühlfall Luftmengen oberhalb der
Nennlüftung des Gebäudes transportiert
werden können, ohne dass es zu einer
übermäßigen Schallbelastung kommt.

Typ: ZE Kühleinheit ComfoClime Cool 36
Fabrikat: Zehnder Comfosystems
Artikelnummer: 471 429 207

Adapter für ComfoAir Q350/450 TR
und Montagesockel nicht im Lieferumfang

Mindesthöhe des Aufstellraumes: 2,05 m.

Zur Kondensatabführung muss
bauseitig ein Siphon DN 32 mit einer
Mindest-Sperrwasserhöhe von 100 mm
angeschlossen werden.
