Beschreibung

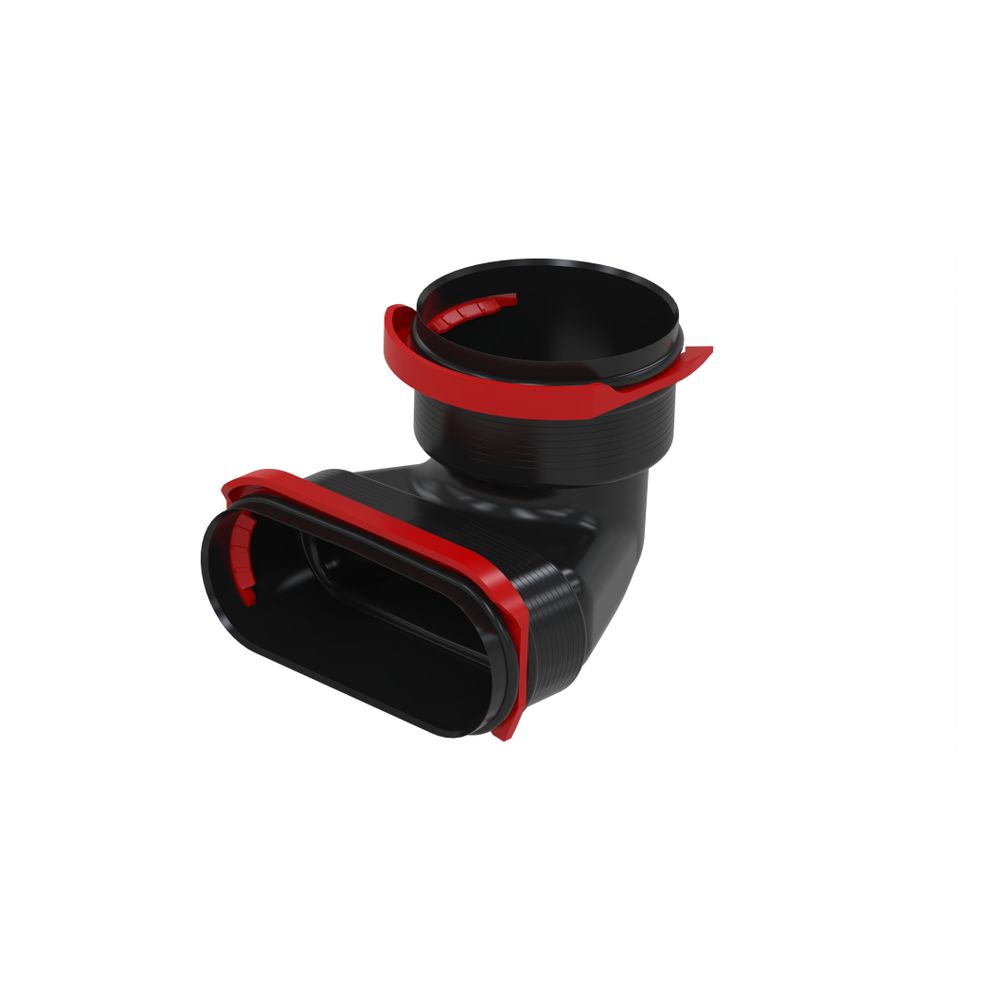

Zehnder Übergangsbogen ComfoFit DN90/flat 51 für ComfoTube 90/flat 51, mit RapidLock-Verbinder
Der Zehnder Übergangsbogen ComfoFit DN90/flat 51 ermöglicht eine präzise Verbindung zwischen dem Rundrohrsystem ComfoTube 90 und dem Flachovalsystem ComfoTube flat 51. Dieses Formteil ist als 90-Grad-Winkelbogen ausgeführt und eignet sich für eine Vielzahl von Installationsszenarien in der kontrollierten Wohnraumlüftung. Dank der robusten Konstruktion aus Polyethylen ist das Bauteil für die Einbettung in Beton geeignet und erfüllt die Anforderungen der Luftdichtheitsklasse D nach EN 1751.
Wie erfolgt die Verbindung der Lüftungssysteme?
Der Übergangsbogen ist speziell für den Übergang von runden auf ovale Kanalquerschnitte konzipiert. Die Montage wird durch das Schnellverbindungssystem RapidLock unterstützt, welches eine effiziente Installation ermöglicht. Das unisolierte Formteil in der Farbe Schwarz ist für den Einsatz in Lüftungsanlagen vorgesehen, bei denen eine Luftführung zwischen unterschiedlichen Rohrgeometrien erforderlich ist. Zur Herstellung einer luftdichten Verbindung sind die Dichtungssets Art.-Nr. 990328352 für flat 51 und Art.-Nr. 990328363 für DN90 erforderlich, welche jeweils 10 Dichtringe enthalten.
Welche Eigenschaften zeichnen den Übergangsbogen aus?
Das aus Polyethylen gefertigte Formteil überzeugt durch eine passgenaue Verarbeitung. Mit einer Wandstärke von 2,0 mm bietet es die notwendige Stabilität für den Einbau in Betonkonstruktionen. Die Geometrie des Bogens ist exakt auf die Systemkomponenten von Zehnder abgestimmt, um einen optimalen Luftstrom innerhalb des Lüftungssystems sicherzustellen. Die Oberfläche ist unbehandelt, was eine direkte Integration in bestehende ComfoFresh-Systeme erlaubt.
Technische Daten
- Werkstoff: Polyethylen (PE)
- Ausführung: 90 Grad Winkelbogen
- Anschluss 1: Luftkanal rund
- Anschluss 2: Luftkanal oval
- Luftdichtheitsklasse: D nach EN 1751
- Wandstärke: 2,0 mm
- Länge: 144 mm
- Farbe: Schwarz
- Einbettbar in Beton: Ja
Der Zehnder Übergangsbogen ComfoFit DN90/flat 51 stellt eine zuverlässige Lösung für die Verbindung unterschiedlicher Lüftungskanäle dar. Durch die Kombination aus dem RapidLock-System und der stabilen Polyethylen-Ausführung wird eine fachgerechte Installation in Beton oder anderen Baukörpern ermöglicht. Mit seiner 90-Grad-Winkelform und der Einstufung in die Luftdichtheitsklasse D unterstützt das Formteil eine effiziente Luftführung innerhalb des ComfoFresh-Systems und sorgt für eine passgenaue Schnittstelle zwischen Rund- und Flachovalsystemen.
Technische Daten
| Hersteller-Warengruppe | ComfoFresh |
| Hersteller-Produktgruppe | Onfloor |
| Hersteller-Artikelnummer | 990322205 |
| Hersteller | Zehnder |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Antibakterielle Behandlung | nein |
| Antistatische Ausführung | nein |
| Arbeitslänge Anschluss 1 | 104,5 |
| Arbeitslänge Anschluss 2 | 90,9 |
| Artikelnummer | ZEHNDER-990322205 |
| Ausführung | unisolierter Kanal |
| Ausführung Anschluss 1 | Luftkanal rund |
| Ausführung Anschluss 2 | Luftkanal oval |
| Ausführungsform | Winkelbogen (rund zu eckig) |
| Außenfarbe | schwarz |
| EAN-13 | 7613367064009 |
| Einbettbar in Beton | ja |
| Formstückübergang | ja |
| Gepresst | nein |
| Gewicht | 0,135 kg |
| Isolierstärke | 0 |
| Kanalreduzierung | nein |
| Luftdichtheitsklasse nach EN 1751 | D |
| Länge | 144 |
| Länge Anschluss 1 | 50 |
| Länge Anschluss 2 | 50 |
| Mit Aufschiebeklemme | nein |
| Mit Aufschiebeprofil | nein |
| Mit vormontierter Dichtung | nein |
| Nennbreite Kanal Anschluss 1 | 140 |
| Nenndurchmesser Kanal, Anschluss 2 | 90 |
| Nennhöhe Kanal Anschluss 1 | 51 |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | nein |
| Produktionsart | nahtlos |
| Wandstärke Kanal | 2,0 |
| Werkstoff des Kanals | Kunststoff |
| Werkstoffgüte Kanal | Polyethylen (PE) |
| Äquivalenter Kanaldurchmesser, Anschluss 1 | 80 |
| Äquivalenter Kanaldurchmesser, Anschluss 2 | 90 |
| WEEE-Nr. | 80421779 |
Zehnder Group Deutschland GmbH
Almweg 34
77933 Lahr
Deutschland
77933 Lahr
Deutschland
Zehnder Lösungen für ein perfektes Raumklima
Zehnder ist ein führender Hersteller von Kühl- und Heizlösungen mit einem breiten Sortiment an Produkten für eine komfortable und energiesparende Raumtemperierung. Die Marke bietet unter anderem Bad- und Designheizkörper, Heiz- und Kühldecken als Flächenheizsysteme, sowie Raumlüftung und Luftreinigungssysteme an. Komplettiert wird das Sortiment der deutschen Top-Marke durch langlebige Klima-Komponenten wie Lüftungsverteiler und -auslässe.
Mit den Produkten von Zehnder können Sie nicht nur ein perfektes Raumklima schaffen, sondern auch von höchster Qualität, Effizienz und erstklassigem Design profitieren. Zudem sind die Produkte flexibel einsetzbar und leicht zu installieren und warten. Besonders hervorzuheben ist die Comfo Air Q Serie, eine neue Generation von Lüftungsgeräten, die eine höhere Energieeffizienz, mehr Komfort und bessere Schallwerte bietet als ihre Vorgänger.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
