Beschreibung

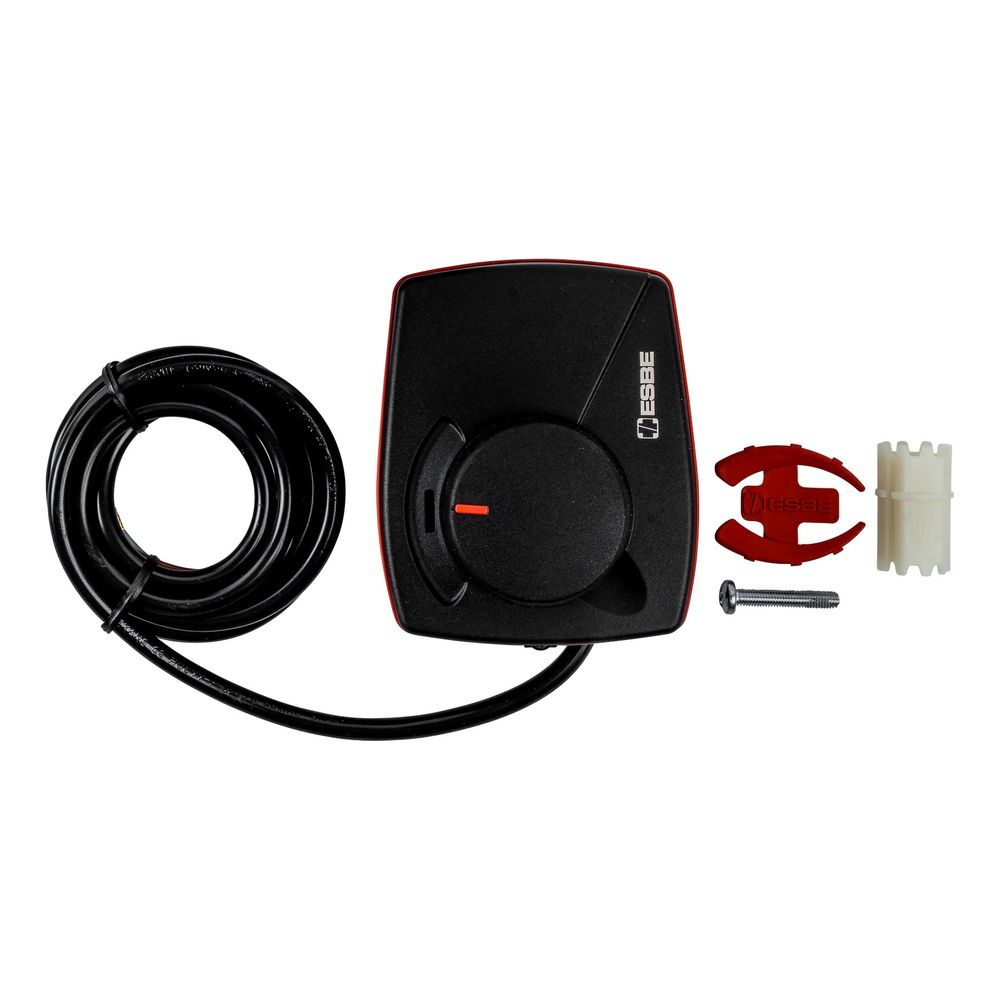

Wolf Stellmotor 230V/50Hz, 6Nm für 3-Wege-Umschaltventil
Der Wolf Stellmotor 230V/50Hz mit einem Drehmoment von 6 Nm ist speziell für den Einsatz an 3-Wege-Umschaltventilen konzipiert. Dieses rotierende Antriebselement eignet sich für Anwendungen in Heizungs- und Speichertechnik, bei denen eine präzise Ventilsteuerung erforderlich ist.
Wie funktioniert der Wolf Stellmotor?
Der Stellmotor arbeitet mit einer Netzspannung von 230 V AC und überträgt die Bewegung mittels Zahnrädern auf das Ventil. Die maximale Drehbewegung beträgt 90 Grad, die in einer Laufzeit von 30 Sekunden ausgeführt wird. Mit einem Drehmoment von 6 Nm kann der Motor auch Ventile mit höherem Widerstand sicher bewegen. Die Steuerung erfolgt über ein 2-Punkt- oder 3-Punkt-Signal in definierten Schaltzuständen.
Für welche Einsatzbedingungen ist der Stellmotor geeignet?
Der Motor ist für Umgebungstemperaturen von minus 5 bis plus 55 Grad Celsius ausgelegt und besitzt die Schutzart IP41, die Schutz gegen feste Fremdkörper ab 1 mm Durchmesser bietet. Er ist nicht explosionsgeschützt und nicht für Belüftungsarmaturen geeignet. Die Bauabmessungen betragen 105 mm Länge, 88 mm Höhe und 77 mm Tiefe.
Welche Anschluss- und Bedienmöglichkeiten bietet der Stellmotor?
Der Anschluss erfolgt über ein 1,5 Meter langes Kabel, das markengebunden an das Ventil angeschlossen wird. Eine Handbedienung ist möglich, was die manuelle Steuerung des Ventils bei Bedarf erlaubt. Optional sind Hilfskontakte verfügbar, um zusätzliche Steuerungsfunktionen zu realisieren. Der Motor ist nicht spannungsfrei, wenn das Ventil geschlossen ist, und verfügt über keine selbsteinstellbare Schlaglänge oder einstellbare Zustandsmeldungen.
Technische Daten
- Drehmoment: 6 Nm
- Netzspannung: 230 V AC
- Steuersignal: 2-Punkt/3-Punkt
- Maximaler Drehwinkel: 90 Grad
- Laufzeit: 30 Sekunden
- Schutzart: IP41
- Umgebungstemperatur: -5 bis 55 °C
- Baugröße (L x H x T): 105 x 88 x 77 mm
- Anschlusskabel: 1,5 m
- Maximale elektrische Leistungsaufnahme: 5 W
- Ausführung: rotierend
Der Wolf Stellmotor 230V/50Hz mit 6 Nm Drehmoment bietet eine robuste und präzise Lösung zur Steuerung von 3-Wege-Umschaltventilen. Mit seiner kompakten Bauweise, der Schutzart IP41 und der einfachen Handbedienung ist er für vielfältige Anwendungen in der Heizungs- und Speichertechnik geeignet und überzeugt durch eine zuverlässige Leistung bei 230 V Netzspannung.
Technische Daten
| Hersteller-Warengruppe | Standspeicher und Zubehör |
| Hersteller-Produktgruppe | Speicher - Zubehör |
| Hersteller-Artikelnummer | 226961299 |
| Hersteller | Wolf |
| Anschluss an Ventil | markengebunden |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | WOLF-226961299 |
| Ausführung | rotierend |
| Bauhöhe | 88 |
| Baulänge | 105 |
| Bautiefe | 77 |
| Drehmoment | 6 |
| EAN-13 | 4045013551749 |
| Einstellbare Zustandsmeldung | nein |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 0,484 kg |
| Hilfskontakte optional | ja |
| Laufzeit | 30 |
| Länge des Anschlusskabels | 1,5 |
| Max Drehwinkel | 90 |
| Max elektrische Leistungsaufnahme | 5 |
| Netzspannung | 230 V AC |
| Regelungsart modulierend | nein |
| Schutzart (IP) | IP41 |
| Selbsteinstellbare Schlaglänge | nein |
| Spannungsfrei wenn geschlossen | nein |
| Steuersignal | 2-Punkt/3-Punkt |
| Umgebungstemperatur | -5 - 55 |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | 82558211 |
