Beschreibung

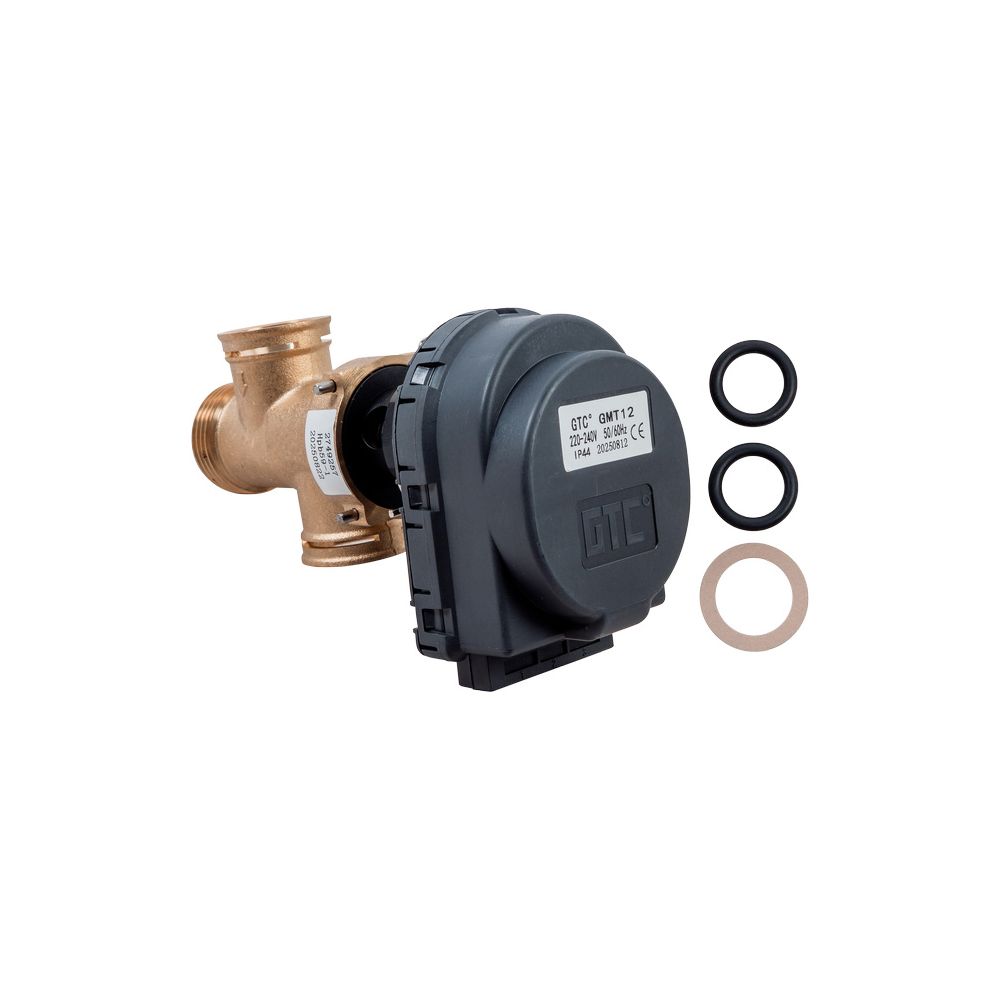

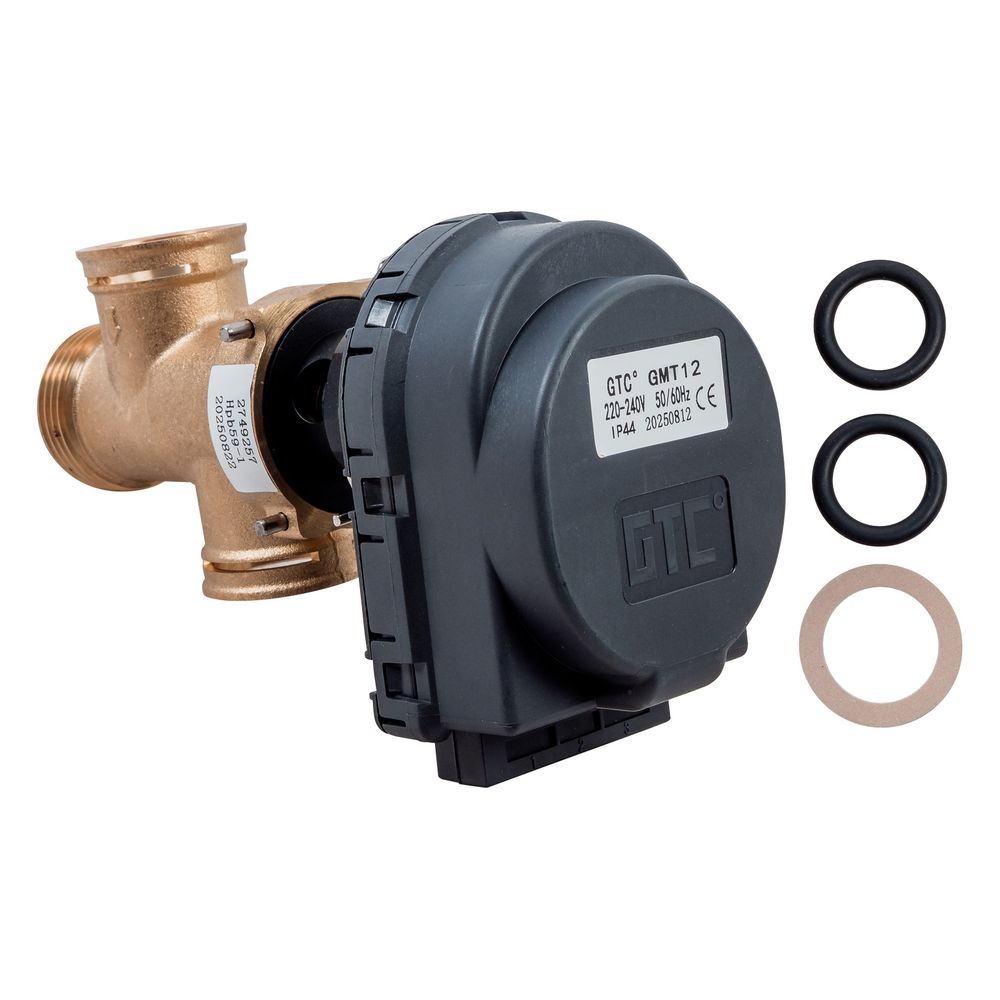

Wolf 3-Wege-Umschaltventil mit Motor für Thermen-Baureihen CGU-2 und CGB-2
Der Wolf 3-Wege-Umschaltventil mit Motor ist ein Ersatzteil für die Thermen-Baureihen CGU-2 und CGB-2. Es steuert den Fluss des Heizmediums in Heizsystemen und ist für einen Temperaturbereich des Mediums bis zu 90 °C ausgelegt. Die elektrische Spannungsversorgung beträgt 230 V bei 50 Hz, mit einer Leistungsaufnahme von 4 W, was den Betrieb in typischen Heizungsanlagen ermöglicht.
Wie funktioniert das Wolf 3-Wege-Umschaltventil mit Motor?
Das Umschaltventil regelt den Volumenstrom durch eine motorisch betriebene Umschaltfunktion. Die hydraulische Umschaltzeit liegt zwischen 4 und 6 Sekunden, wodurch eine zügige Anpassung des Durchflusses ermöglicht wird. Die Bedienung erfolgt über einen Elektromotor, der das Ventil präzise steuert. Die Dichtung ist gummidichtend, was eine sichere Abdichtung im System sicherstellt.
Für welche technischen Bedingungen ist das Ventil ausgelegt?
Das Ventil ist für einen maximalen Betriebsdruck von 3 bar ausgelegt und bewältigt einen Volumenstrom von 1,2 m³/h. Der Druckverlust beträgt 140 mbar. Die zulässige Umgebungstemperatur liegt bei maximal 65 °C, bei einer Luftfeuchtigkeit von 20 bis 95 % relativer Feuchte.
Welche Anschlüsse und Maße hat das Umschaltventil?
Das Ventil verfügt über zwei Klemmanschlüsse sowie einen dritten Anschluss mit zylindrischem Außengewinde nach BSPP (ISO 228-1) mit einer Länge von 10,5 mm. Die Abmessungen betragen 141 x 123 x 60 mm (L x B x H), bei einem Gewicht von 0,52 kg.
Technische Daten
- Temperaturbereich Medium: 90 °C
- Maximale Umgebungstemperatur: 65 °C
- Spannungsversorgung: 230 V
- Frequenz: 50 Hz
- Leistungsaufnahme: 4 W
- Hydraulische Umschaltzeit: 4-6 Sekunden
- Maximaler Betriebsdruck: 3 bar
- Volumenstrom: 1,2 m³/h
- Druckverlust: 140 mbar
- Anschlüsse: 2x Klemmanschluss, 1x Außengewinde zylindrisch BSPP (ISO 228-1), Länge Anschluss 3: 10,5 mm
- Abmessungen (LxBxH): 141 x 123 x 60 mm
- Gewicht: 0,52 kg
Das Wolf 3-Wege-Umschaltventil mit Motor ist ein technisch präzises Ersatzteil, das für den zuverlässigen Betrieb in den Thermen-Baureihen CGU-2 und CGB-2 konzipiert ist. Mit einer Leistungsaufnahme von 4 W und einer hydraulischen Umschaltzeit von 4 bis 6 Sekunden unterstützt es eine effiziente und schnelle Steuerung des Heizkreises.
Technische Daten
| Hersteller-Warengruppe | Ersatzteile |
| Hersteller-Produktgruppe | Ersatzteile Heizung |
| Hersteller-Artikelnummer | 274925799 |
| Hersteller | Wolf |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Klemmanschluss |
| Anschluss 3 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Arbeitslänge Anschluss 3 | 10,5 |
| Artikelnummer | WOLF-274925799 |
| Bedienung | Elektromotor |
| Dichtung | gummidichtend |
| EAN-13 | 4045013571730 |
| Gewicht | 0,5 kg |
| Länge Anschluss 3 | 10,5 |
| WEEE-Nr. | 82558211 |
