Wolf Unterputzgehäuse für FWL-100

Wolf Unterputzgehäuse für FWL-100
Wohnraumlüftungsgerät mit Wärmerückgewinnung zur Wand- oder Bodenmontage mit einem maximalen Luftvolumenstrom von 200 m³/h für den preissensitiven Wohnungsbau und Häuserbau zum Einsatz im Neubau und in der Sanierung.
Wandmontage mittels Aufhängeschiene und zusätzlichen Schutzpuffern zur Schallentkopplung
Bodenmontage mit optionalem Montageständer.
Wärme- und schallgedämmte Frontverkleidung aus Stahlblech, pulverbeschichtet in weiß RAL 9016
Dichtschließende Filterabdeckungen in grau RAL 7040
Korpus aus temperaturbeständigem EPP mit haptisch hochwertiger Narbung an der Außenseite.
Luftanschlüsse 4x oben DN125 inkl. Stutzen aus EPP mit Klemm- und Dichtrippen zum Anschluss von ISO-Rohren.
Der Anschluss mit 25 mm starken ISO-Rohren führt nicht zu einer Verbreitung des Gerätes, dadurch Einsatz in engen Nischen oder Küchenschrank bis zur vollen Gerätebreite möglich.
Innenauskleidung aus temperaturbeständigem EPP (Brandschutzklasse: B2), nicht hygroskopisch, mit geschlossenporiger Narbung im Kondensatwannenbereich.
Herausnehmbarer Kunststoff-Kreuz-Gegenstromplattenwärmetauscher, Wärmebereitstellungsgrad bis zu 87% (vorläufiger Wert)
Integrierter vollautomatischer Sommerbypass mit Boost Funktion.
Optimaler Schutz gegen Einfrieren des Wärmetauschers durch optionales, passend auf das Gerät, externes, sehr platzsparendes Vorheizregister. Das Zubehör führt nicht zu einer Verbreitung des Gerätes, dadurch Einsatz in engen Nischen oder Küchenschrank bis zur vollen Gerätebreite möglich.
Je ein Ventilator für Zu- und Abluft,
stufenlos regelbar mit Constant Flow Technologie und EC-Gleichstromventilatoren.
Durch die integrierte Constant Flow Technologie hält der Ventilator den eingestellten Luftvolumenstrom konstant, dadurch vollautomatische Einregulierung der eingestellten Luftmengen des Geräts.
Wartungsfreundlicher Zugang zum Gerät mit reinigungsfreundlichem Wärmetauscher und Ventilatoren. Wärmetauscher und Ventilatoren werkzeuglos ausbaubar.
Standardmäßig ISO Coarse 60% (G4) Zuluft- und abluftseitig.
Werkzeugloser Filterwechsel möglich.
Optional ePM1 50% (F7)
Optional ePM2,5 50% (M6 Aktivkohlefilter)
Gerät steckerfertig verdrahtet mit Schukostecker Typ F, Kabellänge ca. 1,5 m

Einfache Bedienung am Gerät durch integrierten Schaltknopf, inklusive:
integrierter 4 Stufenschalter (LED-Anzeige)
Betriebszustand, Filterwechsel- und Fehleranzeige (LED-Anzeige) und Filterresetmöglichkeit
Zeitprogramm über optionales Bedienelement BM-2 möglich.
Für die Inbetriebnahme ist ein BM-2 oder der Zugang über das Servicetool notwendig.

Optionale Bedienelemente:
4 Stufenschalter, kabelgebunden
4 Stufenschalter, funkbasierend
RM-2, kabelgebunden
RM-2, funkbasierend
BM-2

Schnittstellen:
Programmierbarer Störmeldeausgang
Integrierte ModBus RTU/RS 485
Nachheizregister
Co2 Fühler eBus (max. 4)
Feuchtefühler (RH)
Servicetool
USB Schnittstelle für kostenlose Softwareupdates
Im Lieferumfang enthalten:
1x Unterputzgehäuse inkl. DN125 EPP-Anschlusselemente mit Kunststoff-Abdichtung
4x Easy-Connect-Stutzen DN 75
2x Stutzen DN 125
1x Putzabdeckung
1x Produktbegleitpapiere in Landessprache
Fabrikat: Wolf GmbH
Artikel-Nummer: 7101165

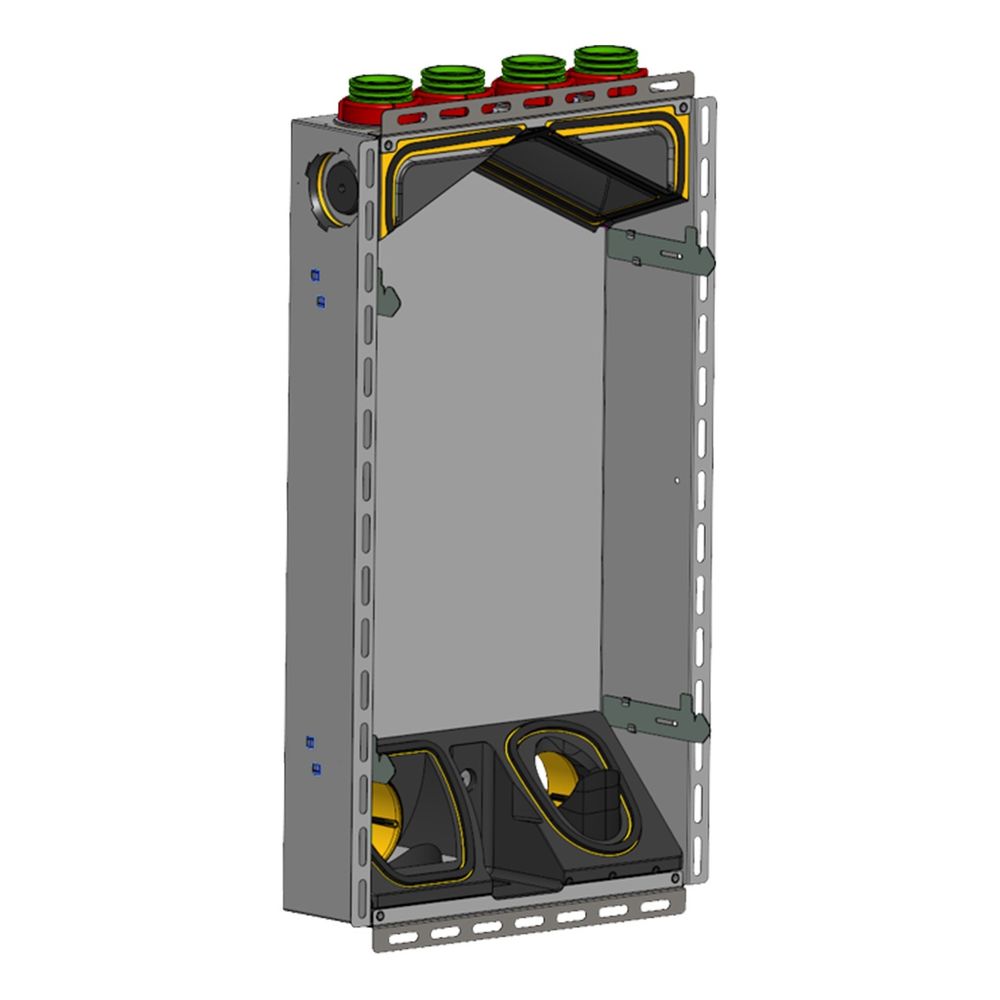

Unterputzgehäuse zum Einbau in Massivwand, Holzständer- oder Trockenbauweise, zur Aufnahme des Wandgerätes FWL-100 und zum Abschluss mit Designcover.
Aus Stahlblech, verzinkt (970x524x161) zur Montage auf Rohmaß in Massivbauweise bzw. zur Montage am Ständerwerk in Holzständer- bzw. Trockenbauweise.
Luftanschlüsse für Außen- und Fortluft in DN125 inkl. Stutzen mit Gummidichtlippe. Orientierung der Außen- und Fortluftanschlüsse von unten oder von hinten vor Ort anpassbar.
Luftanschlüsse für Zu- und Abluft mit je drei Anschlussmöglichkeiten als direkter Anschluss von Rundkanal DN 75 mittels patentierter Easy-Connect Stutzen (4 im Lieferumfang enthalten). Weitere Stutzen DN75 und Anschlussmöglichkeit von DN63 bzw. DN90 Rundkanal über optionales Zubehör.
Notwendigkeit eines eigenen Verteilers entfällt.
Inkl. Putzabdeckung mit wandseitigem Überstand, als Anschlaglinie für genaues und optisch ansprechendes ausführen der Putzarbeiten.
Bohrschablone in Putzabdeckung integriert.
Spezielle Montagehaken zum einfachen Einhängen des Designcovers. Individuelle Anpassung (0-25 mm) der Montagehaken auf die Putzdicke bzw. Beplankung nach Fertigstellung dieser arbeiten. Dadurch passgenaue Justierung der Designabdeckung auf Fertigmaß.
Passendes Zubehör:
Mauerblock inkl. Außen- und Fortluftanbindung passend auf Gerät (Art.-Nr.: 2578203)
Doppelgitter in passendem Achsabstand (Art.-Nr.: 2578204 in weiß bzw. 2578205 in anthrazitgrau)
Easy-Connect Stutzen DN 63 bei Verwendung von Rundkanal DN 63 (Art.-Nr.: 2578195)
Easy-Connect Stutzen DN 75 bei Verwendung weiterer Luftanschlüsse (Art.-Nr.: 2578196)
Adapter von Easy-Connect Stutzen DN 75 auf DN 90 bei Verwendung von Rundkanal DN 90 (Art.-Nr.: 1732296)
Im Lieferumfang enthalten:
1x Unterputzgehäuse inkl. DN125 EPP-Anschlusselemente mit Kunststoff-Abdichtung
4x Easy-Connect-Stutzen DN 75
2x Stutzen DN 125
1x Putzabdeckung
1x Produktbegleitpapiere in Landessprache
Fabrikat: Wolf GmbH
Artikel-Nummer: 7101165

bei Anschluss hinten wird Mauerblock (Art.-Nr.: 2578203 empfohlen)
