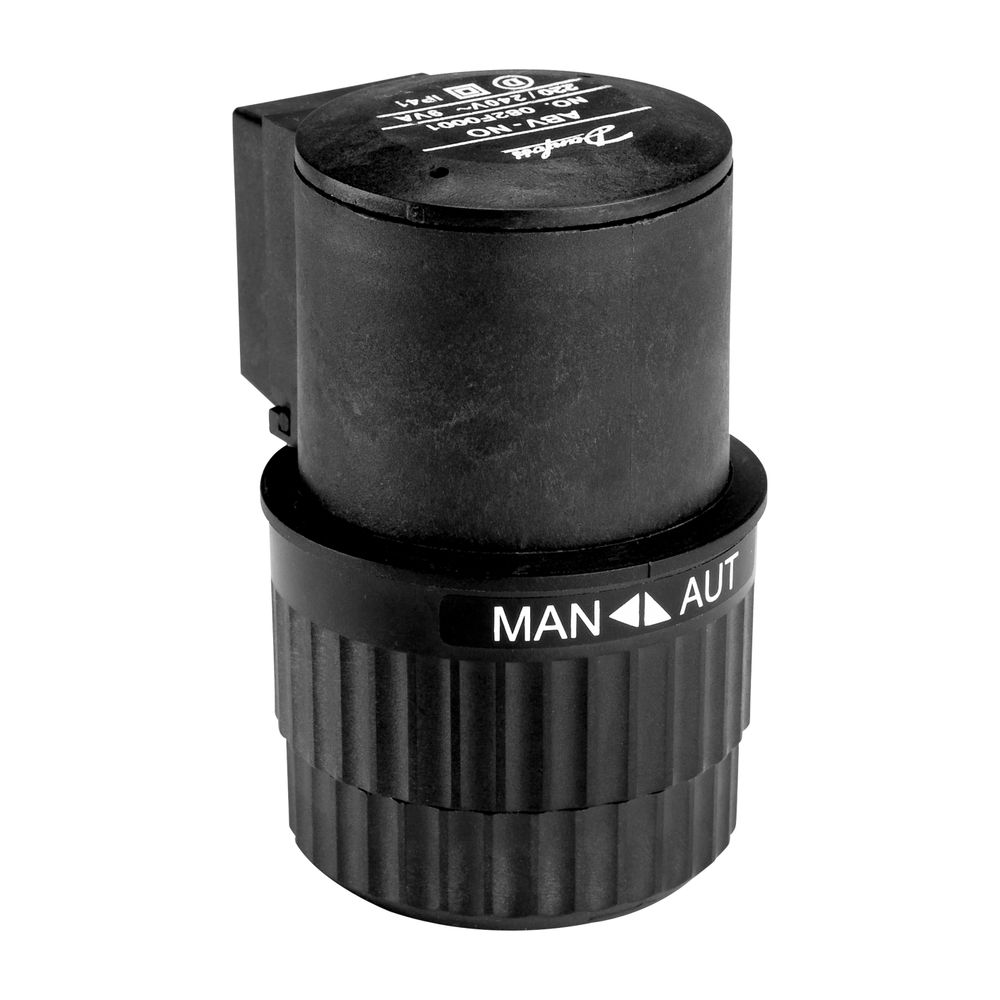

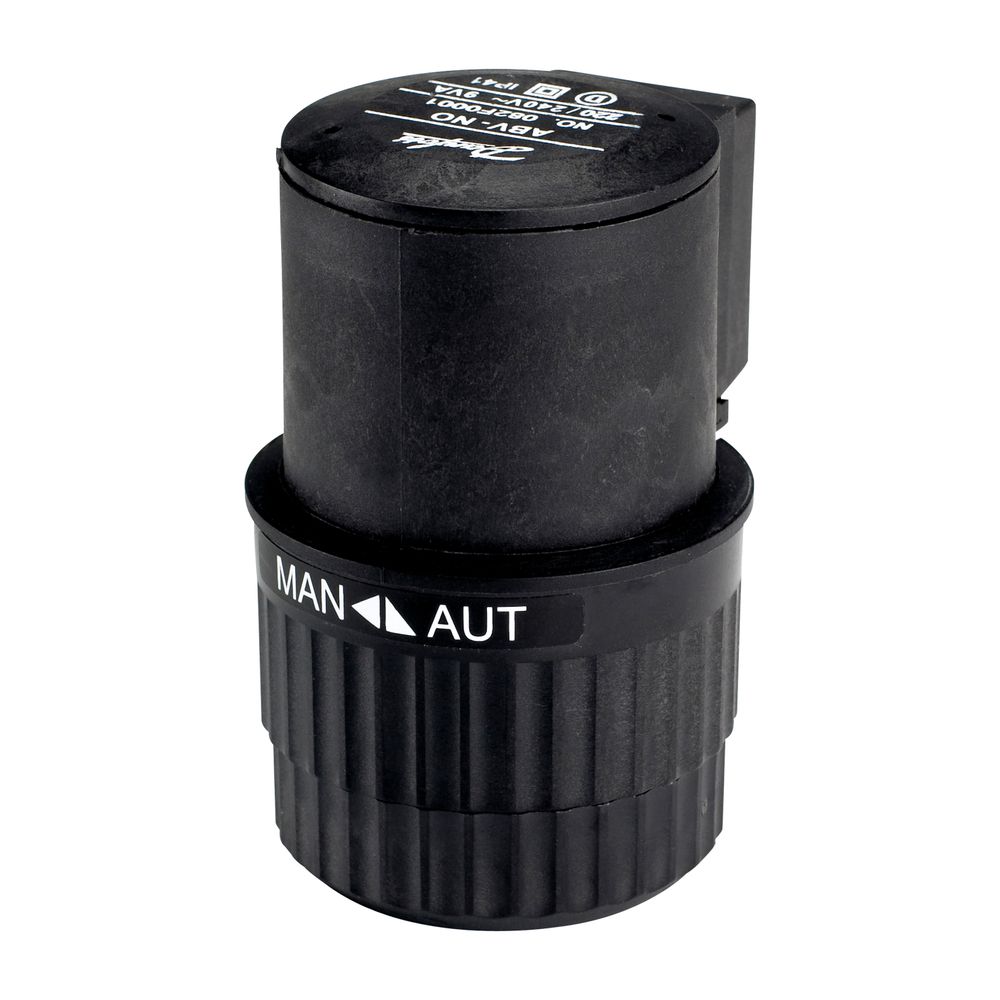

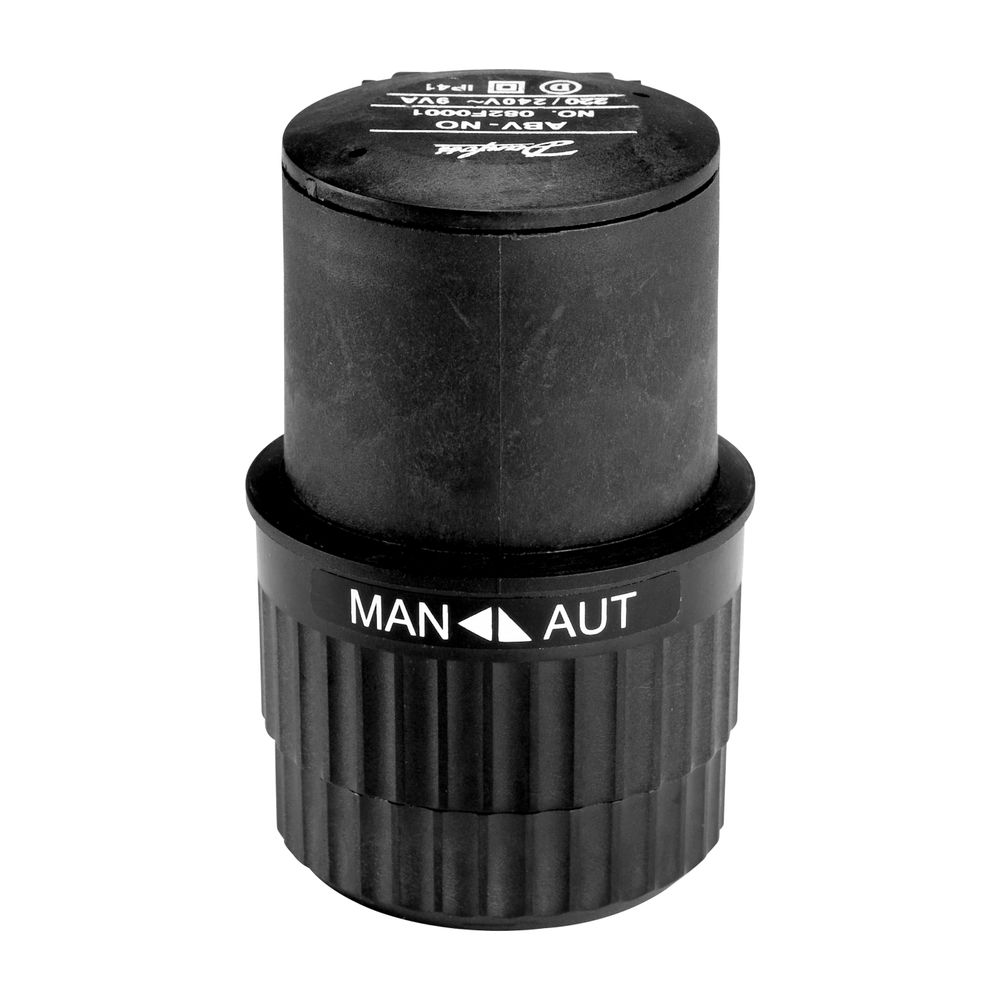

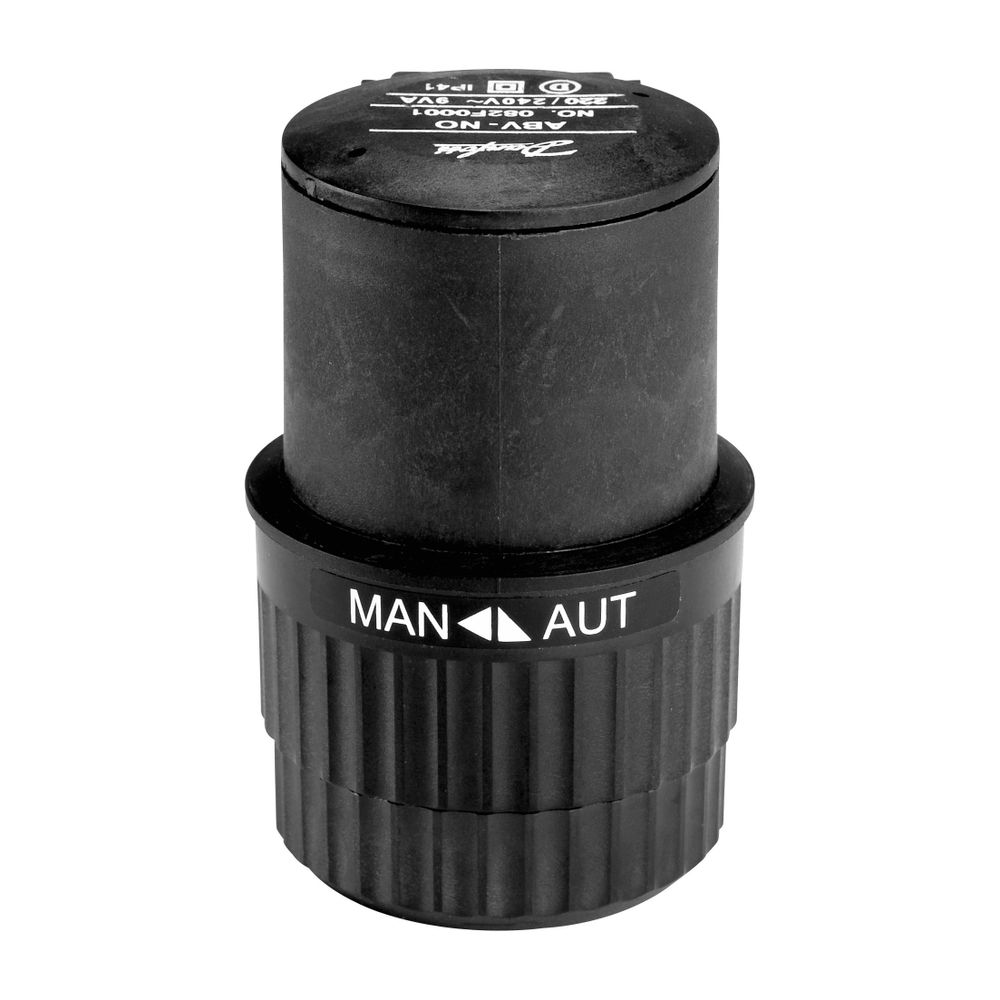

Danfoss elektrischer Stellantrieb ABV-NO ohne Sicherheitsfunktion, 230V

Der Danfoss elektrische Stellantrieb ABV-NO ist ein thermischer Stellantrieb, der ohne Sicherheitsfunktion arbeitet und für eine Versorgungsspannung von 230 V ausgelegt ist. Dieses stromlos offene Modell ist eine zuverlässige Komponente für die präzise Regelung von Vorlauftemperaturen, Fußbodenheizungen, Warmwasserbereitungsanlagen, Zonenventilen und Fernwärmesystemen.

Wo findet der Stellantrieb ABV-NO Anwendung?

Der thermische Stellantrieb ABV-NO von Danfoss wird in Kombination mit kompakten Sitzventilen eingesetzt, um die Temperaturregelung in verschiedenen Systemen zu optimieren. Er ist ideal für die Steuerung von Vorlauftemperaturen in Heizkreisen, die Regelung von Fußbodenheizungen sowie für Warmwasserbereitungsanlagen und Zonenventile. Auch in Fernwärmesystemen sorgt dieser Stellantrieb für eine effiziente Funktion. Er ist kompatibel mit den 2-Wege-Ventilen der Typen RAV, VMA und VMT sowie den 3-Wege-Ventilen VMV und KOVM.

Welche technischen Merkmale zeichnen den ABV-NO aus?

Der Stellantrieb arbeitet mit einer Netzspannung von 230 V AC bei 50 Hz und einer maximalen Leistungsaufnahme von 9 VA. Er bietet eine Stellkraft von 80 N und einen maximalen Hub von 4 mm. Das Gehäuse besteht aus robustem Kunststoff und ist gemäß Schutzart IP41 gegen das Eindringen von Fremdkörpern geschützt. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 60 °C. Eine integrierte Kv-Begrenzung ist vorhanden, um die Durchflussmenge zu optimieren. Die Übertragung der Stellbewegung erfolgt hydraulisch.

Wie wird der Stellantrieb bedient und gesteuert?

Der ABV-NO verfügt über eine manuelle Handverstellung, die eine einfache Justierung ermöglicht. Er arbeitet mit einem Zweipunkt-Steuersignal und besitzt keine Schaltkontakte oder Hilfskontakte. Der Anschluss an die Ventile ist markengebunden, was eine optimale Abstimmung sicherstellt.

Technische Daten

• Netzspannung: 230 V AC, +10% bis -15%, 50 Hz
• Leistungsaufnahme: 9 VA
• Stellkraft: 80 N
• Maximaler Hub: 4 mm
• Umgebungstemperatur: 0 bis 60 °C
• Schutzart: IP41
• Werkstoff des Gehäuses: Kunststoff
• Steuersignal: Zweipunkt
• Übertragung: hydraulisch
• Bauhöhe: 64 mm

Der Danfoss elektrische Stellantrieb ABV-NO bietet eine zuverlässige und präzise Lösung für die Temperaturregelung in Heizungs- und Fernwärmesystemen. Mit einer Versorgungsspannung von 230 V AC, einer Stellkraft von 80 N und einem maximalen Hub von 4 mm ist er eine vielseitige Komponente für effiziente Haustechniksysteme.
