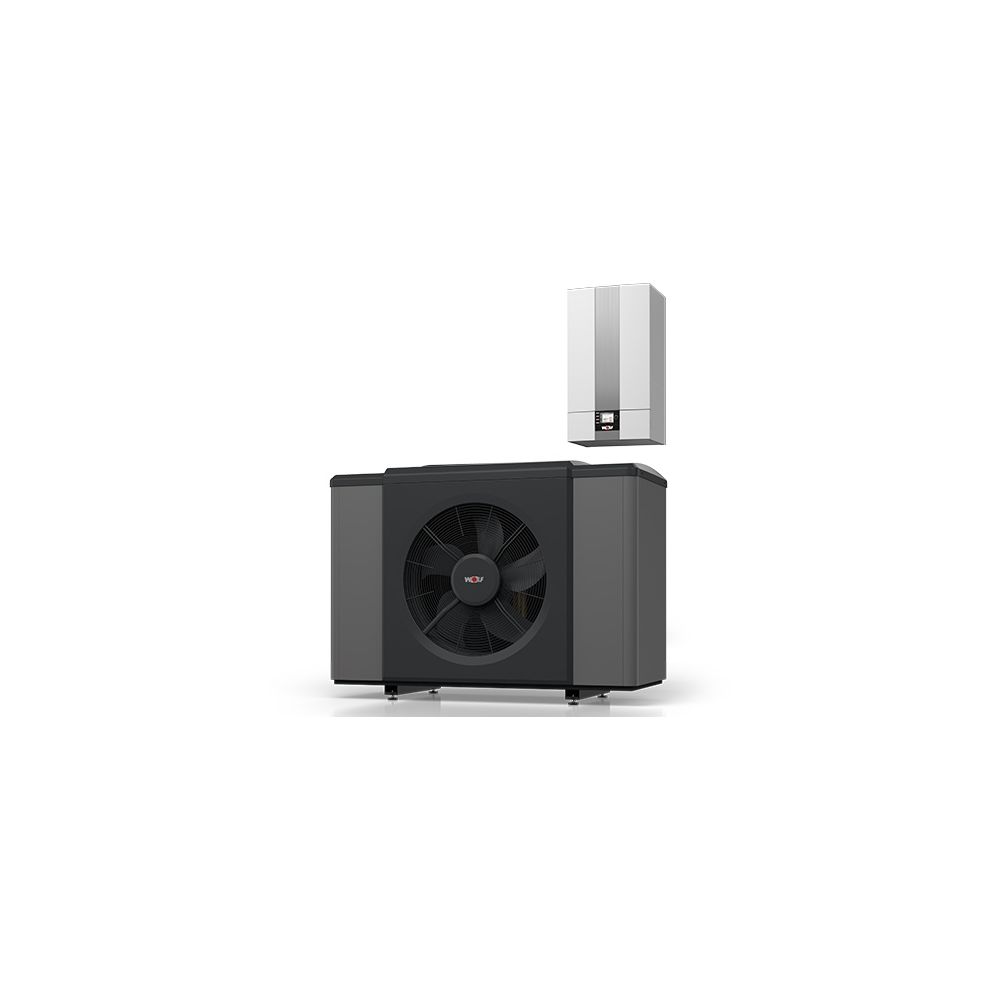

Wolf Wärmepumpen-Paket CHA-Center 20/24 Luft-Wasser Monoblock, R290, 9,7kW bei A7/W35, 400V, mit E-Heizelement

Modulierende, energieeffiziente Ausführung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen.
Natürliches Kältemittel R290 (Propan) mit niedrigen GWP (3).
Vorlauftemperatur bis zu 70°C im reinen WP-Betrieb für sicheren Schutz vor Legionellen.
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. EHPA-zertifiziert, Smart-Grid-Ready-, hybridfähig für ökologischen oder ökonomischen Betrieb.
Außeneinheit:
Stabile Gehäusekonstruktion, UV-beständig. Stufenlose, elektr. Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich. Komponenten schalldämmend in EPP-Kern gebettet.
Für Heiz- und Kühlbetrieb zwei separat voneinander unabhängig elektronisch gesteuerte Expansionsventile für hohen COP. Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydraulischer und elektrischer Anschluss unter- und rückseitig zubehörlos möglich. Hohe JAZ durch optimierte Verdampferleistung und EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857.
EEK Raumheizung Mitteltemperatur: A++.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Kältekreis auf Dauer technisch dicht verifiziert. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemperatur von 75°C mit Elektroheizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole.
Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr.
Inneneinheit:
Hocheffizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe.
Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge. Bedienmodul BM-2 oder AM in Inneneinheit integrierbar.
Erfüllung des §14a nach EnWG, Dimfunktion mittels SG-Ready auf 4,2kW oder wahlweise Einstellwert. Funktion gegeben ab Softwarestand HCM-4 FW 1.90 bzw. HCM-5 ab FW 1.20, BM-2 ab FW 3.30. Anzeigemodul (AM)ab FW 2.00.
Optionale Internetschnittstelle Wolf Link Home (LAN, WLAN) beigelegt. WLAN nach IEEE 802.11b/g/n, 2,4GHz, Kanal 1 bis 13, LAN RJ45, 10/100Mbit. Ermöglicht Nutzung der Smartset App für Android und Apple sowie Smartset-Portal als Webanwendung. Remote Control für Fachhandwerker zur Fernsteuerung, Optimierung und Parametrierung des Wärmeerzeugers. Smarthome Einbindung via Alexa Skills. Einfache Integration in die Inneneinheit der Wärmepumpe. Wolf Link Home Betriebstemperatur- und Feuchtigkeit 0-60°C/20-90%r.H.
Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich.
Mit integriertem 9kW Elektroheizelement.
Technische Daten:
Abmessungen incl. Füße, Fronttüren (BxHxT)
Außeneinheit 1.700x1300x756 mm / Inneneinheit 440x790x340 mm
Gewicht: Außeneinheit/Innenenheit 230/27 kg
Kältekreis Kältemitteltyp / GWP R290/3
Füllmenge/CO2eq 3,8 / 0,011 kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900 ml
Kompressor-Typ Scroll / 1
Heizleistung / COP bei Nennleistung nach EN14511
A2/W35 12,3 / 4,4 kW
A7/W35 8,7 / 5,6 kW
A-7/W35 Max. Leistung 15,1 / 3,1 kW
Leistungsbereich
bei A2/W35 5,1 / 22,1 kW
bei A7/W35 5,9 / 24,0 kW
bei A-7/W35 3,7 / 19,6 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz / Wärmenennleistung bei durchschnittlichen Klimaverhältnisse gemäß EU 811/2013
ETA_s/SCOP
35°C 205% / 5,2
55°C 152% / 3,88
Kühlleistung / EER bei (Nennleistung nach EN14511)
A35/W18 - 9,7 / 5,8 kW
A35/W7 - 8,3 / 3,7 kW
Leistungsbereich Verdichter
bei A35/W18 7,2 - 16,4 kW
bei A35/W7 4,7 - 14,2 kW
Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO9614-2)
Schallleistungspegel bei:
Nenn-Wärmeleistung (ErP) 53 dB(A)
Tag max. 66 dB(A)
im reduziertem Nachtbetrieb 58 dB(A)
Temperatur Betriebsgrenzen:
Heizbetrieb +20 bis +70° / Kühlbetrieb +7° bis +30°
maximale Heizwassertemperatur mit E-Heizung +75°
Luft Heizbetrieb min / max -22° bis +40°
Luft Kühlbetrieb min / max +10° bis +45°
Heizwasser
Nennvolumenstrom bei 5K Spreizung 57 l/min
Mindestvolumenstrom für Abtauung 42 l/min
Restförderhöhe bei min. Volumenstrom für Abtauung
maximaler Betriebsdruck Heizkreis 3 bar
Luftvolumenstrom im Nennbetriebspunkt 8000 m³/h
Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit / Heizung Vorlauf / Warmwasser Vorlauf 35x1
Außeneinheit: Vorlauf, Rücklauf 2" IG
Kondensatwasseranschluss 50 DN
Elektrik Außenmodul (ODU) - Steuerung
Elektrischer Anschluss 1NPE, 230VAC, 50Hz, 16A(B)
Max. Stromaufnahme 2,8 A
Elektrik Außenmodul (ODU) - Inverter
Elektrischer Anschluss 3NPE, 400VAC, 50Hz, 16A(B)
Max. Leistungsaufnahme Standby 10 W
Max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 11,5 kW
Max. Verdichterstrom innerhalb der Einsatzgrenzen 16,7 A
Max. Anzahl Verdichterstarts pro Stunde 6 1/h
Schutzart IP 24
Elektrik Innenmodul (IDU) - Steuerung
Elektrischer Anschluss 1NPE, 230VAC, 50Hz, 16A(B)
Max. Stromaufnahme 4 A
Elektrik Innenmodul (IDU) + E-Heizung
Elektrischer Anschluss 3NPE, 400VAC, 50Hz, 16A(B)
Max. Leistungsaufnahme E-Heizung 9 kW
Max. Leistungsaufnahme Heizkreispumpe 3 - 180 W
Max. Leistungsaufnahme Standby 2 W
Max. Stromaufnahme E-Heizung (9 kW) 13 A
Schutzart IP 20
Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich
Link Home Betriebstemperatur- und Feuchtigkeit 0-60°C/20-90%r.H.
Fabrikat: WOLF GmbH
Artikel-Nummer: 9149092
