Brötje Heizungssystemmanager ISR HSM

Der Heizungssystemmanager ISR HSM von BRÖTJE ist ein witterungsgeführter Systemregler aus der Serie ISR Plus, der für die präzise Steuerung komplexer Heizungsanlagen konzipiert wurde. Ausgestattet mit einem Display und einer menügeführten Klartextanzeige ermöglicht das Gerät eine intuitive Bedienung. Es unterstützt fünf Wochenprogramme und bietet eine Kaskadenregelung für bis zu 16 Kessel, wodurch es sich für anspruchsvolle Anwendungen in der Heizungs- und Warmwasserregelung eignet. Die Anlieferung erfolgt fertig verdrahtet im Gehäuse für den Wandaufbau, inklusive Sicherung und Netzschalter.

Welche Funktionen bietet der Heizungssystemmanager?

Der ISR HSM fungiert als zentrale Steuereinheit für vielfältige Aufgaben in der Haustechnik. Er regelt einen Mischerheizkreis, der bei Bedarf um zwei weitere Kreise erweitert werden kann. Neben der Trinkwarmwasserregelung für Speicher oder Ladesysteme umfasst das Spektrum die Steuerung von Pufferspeichern sowie eine Solarregelung für bis zu zwei Kollektoren. Auch spezielle Funktionen wie eine Schwimmbadregelung, die Einbindung von Feststoffkesseln sowie unabhängige DeltaT-Regler sind integriert. Durch die Kaskadenfunktion lassen sich bis zu 15 weitere Wärmeerzeuger effizient in das System einbinden.

Wie erfolgt die Kommunikation und Ansteuerung?

Die Anbindung an BRÖTJE Wärmeerzeuger oder Wandaufbauregler erfolgt über den LPB-Bus, was eine Kommunikation mit anderen ISR-Regelungen sicherstellt. Für die Ansteuerung von Pumpen und Ventilen stehen fünf multifunktionale 230 V Relaisausgänge zur Verfügung. Zudem ermöglicht ein PWM-Ausgang die drehzahlgeregelte Ansteuerung entsprechender Pumpen. Vier multifunktionale Fühlereingänge sowie zwei potenzialfreie Eingänge für externe Signale, wie etwa Temperaturanforderungen oder Betriebsartenumschaltungen, bieten eine hohe Flexibilität bei der Systemkonfiguration.

Technische Daten

• Reglertyp: Witterungsgeführter Systemregler
• Kaskadenregelung: Bis zu 16 Kessel
• Wochenprogramme: 5
• Mischerheizkreise: 1 (erweiterbar auf 3)
• Kommunikationsschnittstelle: LPB-Bus
• Relaisausgänge: 5 multifunktionale Ausgänge (230 V)
• Fühlereingänge: 4 multifunktionale Eingänge
• Potenzialfreie Eingänge: 2
• Montageart: Wandaufbau

Der BRÖTJE Heizungssystemmanager ISR HSM überzeugt durch seine vielseitigen Einsatzmöglichkeiten und die präzise Regelung komplexer Heizungssysteme. Mit der Unterstützung von bis zu 16 Kesseln, fünf Wochenprogrammen und der flexiblen Ansteuerung über PWM-Ausgänge sowie multifunktionale Fühlereingänge stellt er eine effiziente Lösung für die moderne Wärmeverteilung dar. Die robuste Bauweise für den Wandaufbau und die einfache Menüführung ermöglichen eine zuverlässige Steuerung der gesamten Anlage.

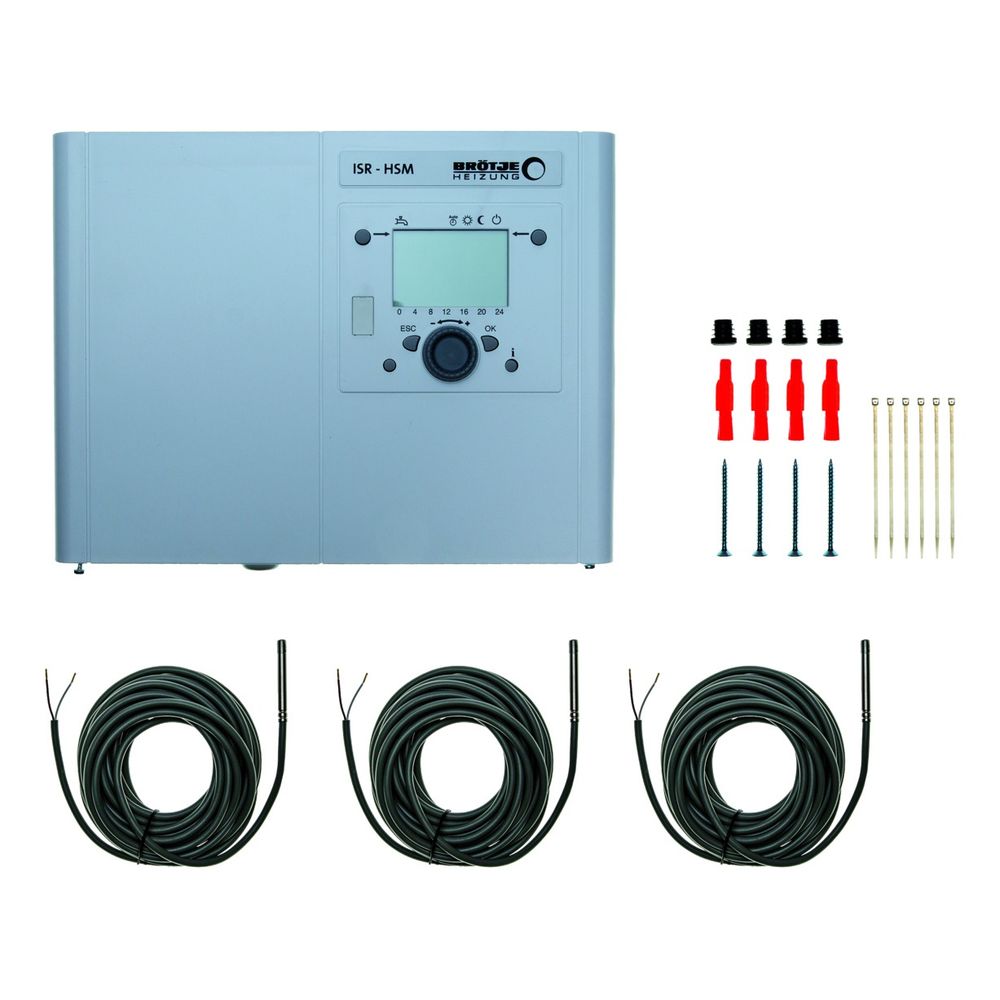

Lieferumfang

• 1x Heizungssystemmanager ISR HSM
• 2x Universalanlegefühler UAF6 C
• 3x Universaltauchfühler UF6 C
