Brötje Heizungssystemmanager ISR HSM-M, mit zweiter Mischerregelung

Brötje Heizungssystemmanager ISR HSM-M mit 2. Mischerregelung
Der Heizungssystemmanager „ISR HSM-M“ ist ein witterungsgeführter Systemregler mit Display und menügeführter Klartextanzeige. Er besitzt 5 Wochenprogramme für verschiedene Funktionen, eine Kesselfunktion und Kaskadenregelung. Der Heizungssystemmanager kann mit LPB-Bus-fähigen ISR-Plus-Regelungen verbunden werden. Anlieferung erfolgt fertig verdrahtet mit Sicherung und Netzschalter im Gehäuse für den Wandaufbau.

Einsatzmöglichkeiten:

• 2 Mischerheizkreise (erweiterbar um 1 weiteren Mischerheizkreis in Verbindung mit dem „EWMW“ oder „MEWMW“)
• Trinkwarmwasserregelung für Trinkwassererwärmer oder Trinkwasser-Ladesysteme
• Pufferspeichermanagement
• Solarregelung für Trinkwarmwasser, Pufferspeicher und Schwimmbad mit bis zu 2 Kollektorfeldern
• Schwimmbadfunktion
• Feststoffkesselfunktion
• Unabhängige ΔT-Regler
• Kesselregelung
• Kaskadenregelung für max. 15 weitere BRÖTJE Wärmeerzeuger
• Einstellbare Freigabe- und Rückstellintegrale, Leistungsbänder, Sperrzeiten und Führungsumschaltung
• Signalausgang für drehzahlgeregelte PWM-Pumpen

Ausgänge/Eingänge:

• 1 PWM-Ausgang, 2 PWM/0...10 V: Für die drehzahlgeregelte Ansteuerung von PWM-Pumpen mit wählbarer Verwendung
• 8 multifunktionale Ausgänge: 230-V-Relaisausgänge für die Ansteuerung von Pumpen, Ventilen und 2. Brennerstufe (6 Ausgänge für 2 Mischerheizkreise erforderlich)
• 1 Brennerausgang + Sicherheitskette: Ausgang zur Freigabe eines bauseitigen Kessels
• 6 multifunktionale Fühlereingänge: Eingänge für den Anschluss von Temperaturfühlern (1 Eingang für den Heizkreisvorlauffühler und ggf. 1 Eingang für den Kesselvorlauffühler erforderlich; zusätzliche 2 separate Eingänge für die Außentemperatur und die obere Trinkwassertemperatur vorhanden)
• 4 potenzialfreie Eingänge: Eingänge für externe potenzialfreie Signale für z. B. Betriebsartenumschaltung, Temperaturanforderung und Impulsmessung

Kommunikations- und Erweiterungsmöglichkeiten:
Die Verbindung zwischen dem Heizungssystemmanager und dem BRÖTJE Wärmeerzeuger oder Wandaufbauregler erfolgt über LPB-Bus. Somit ist der Heizungssystemmanager mit den ISR-Reglern, ggf. in Verbindung mit dem Busmodul „BM“, kommunikationsfähig. Max. 2 Erweiterungsmodule „SR EWMW/MEWMW“ anschließbar.

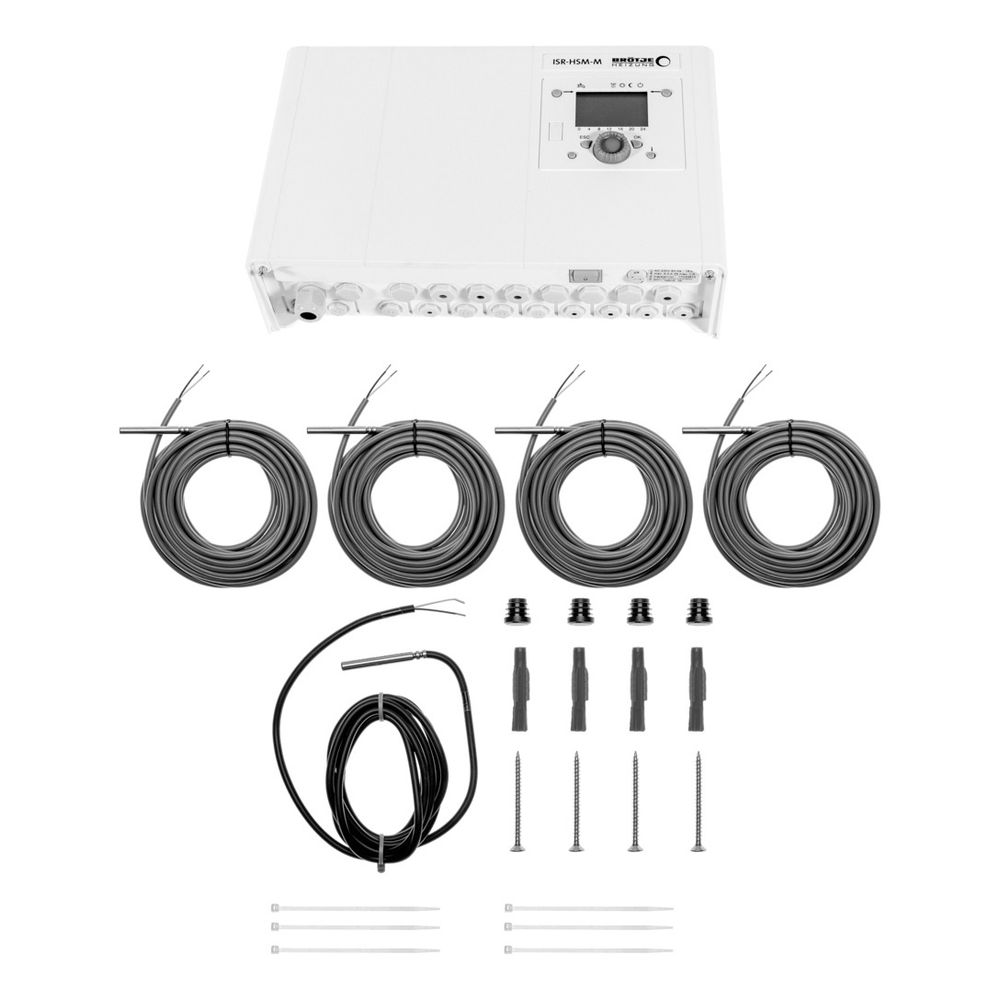

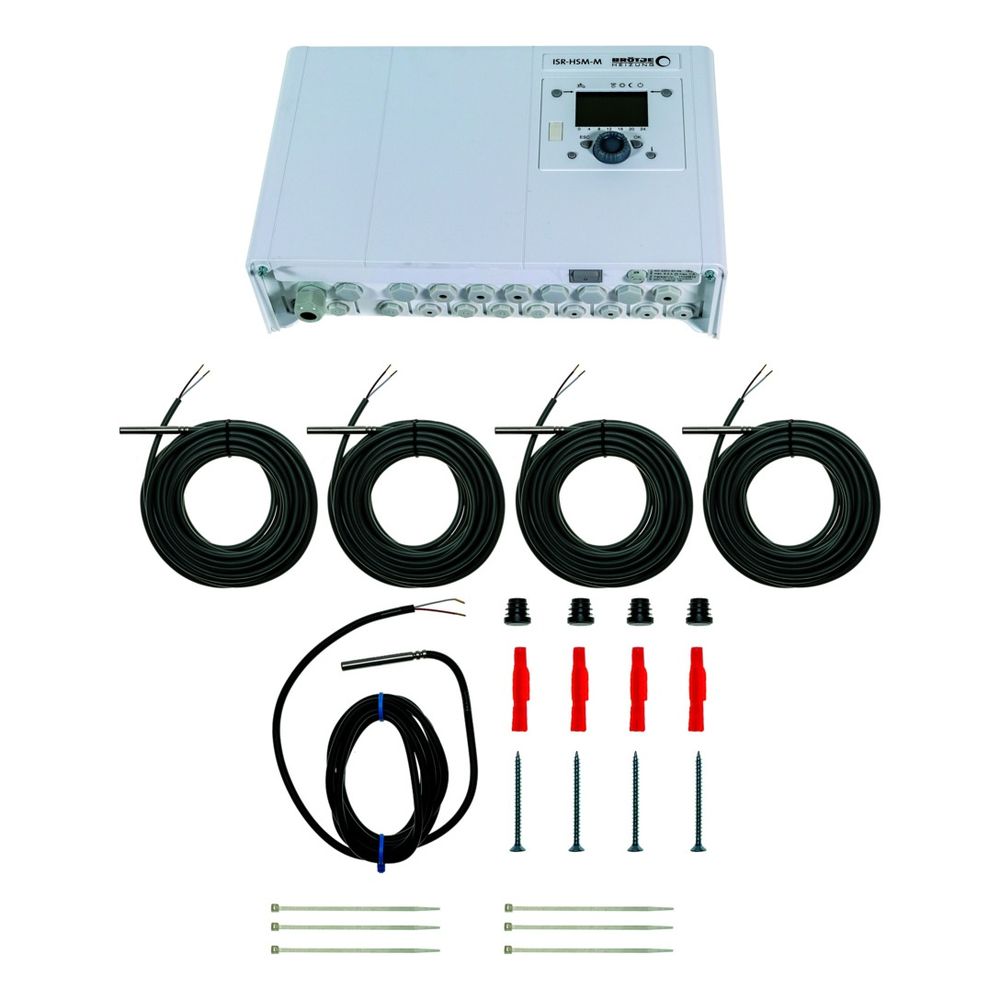

Lieferumfang:

• 2 Universalanlegefühler UAF6 C
• 4 Universaltauchfühler UF6 C
• 1 Kollektorfühler KF ISR

Notwendiges zusätzliches Zubehör bei LPB-Bus-fähigen Wärmeerzeugern ab Serie H, WGS, BLW B und dem ISR EHMS:
Busmodul BM

Optional weitere Fühler/Sensorik:

• UAF6 C
• UF6 C
• KF ISR
• ISR ATF
• PVM 15

Optional weitere Raumgeräte:

• ISR RGB B/ISR RGTK/ISR RGP oder ISR RGTF B (nur mit ISR FE)
