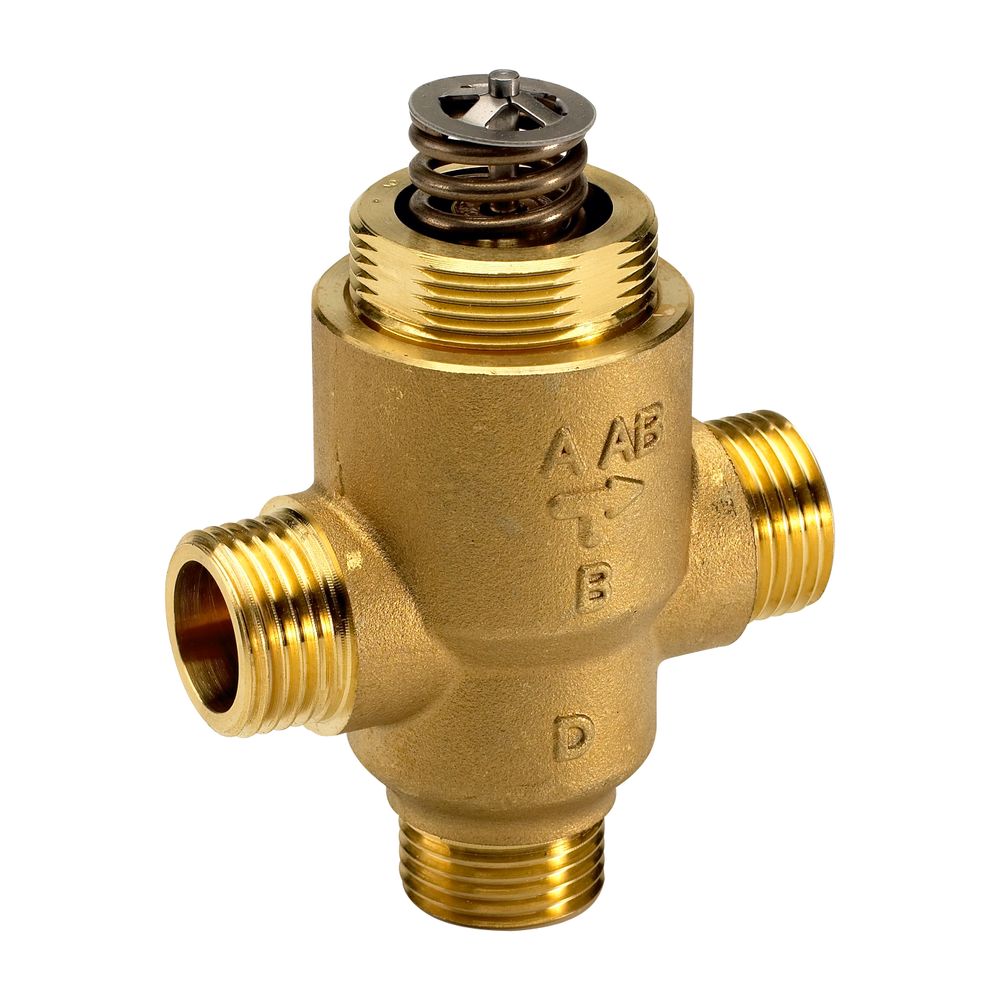

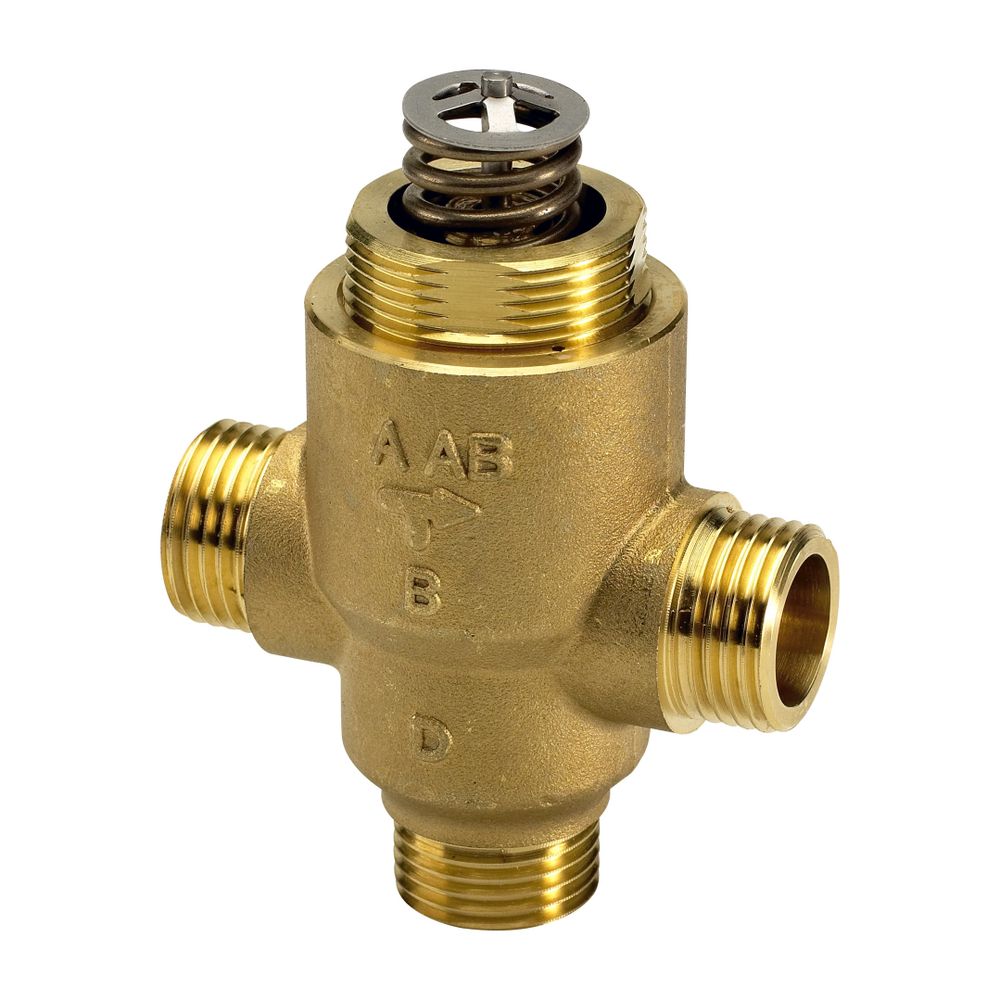

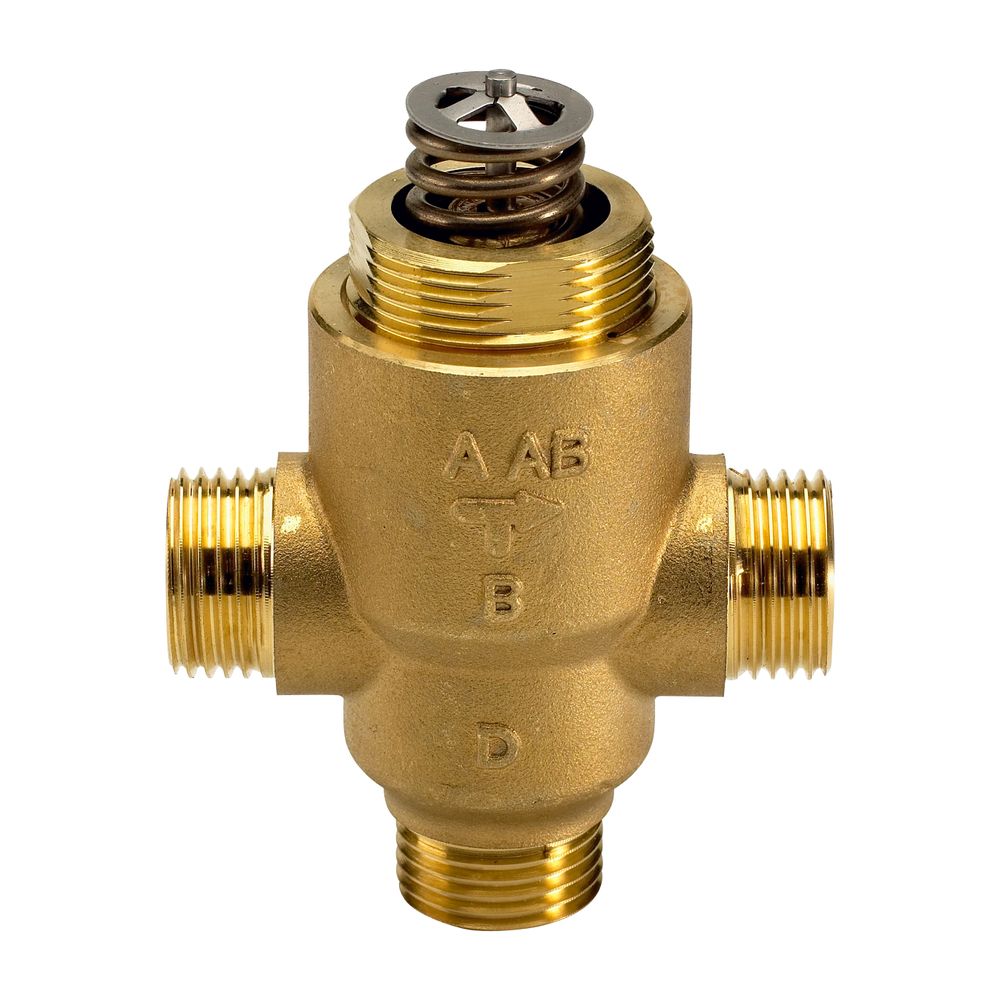

Danfoss 3-Wege-Ventil VZ 3, DN 15, Kvs 0,6m3/h, 065Z5412

Das Danfoss 3-Wege-Ventil VZ3 DN 15 mit einem kvs-Wert von 0,63 m³/h ist ein robustes Mischventil mit Außengewinde. Es ist speziell für den Einsatz mit Danfoss Stellantrieben der Typen AMV(E)130(H), AMV(E)140(H) und AMV(E)13SU konzipiert und eignet sich für präzise Regelaufgaben in Heizungs- und Klimasystemen.

Aus welchen Materialien besteht das Danfoss 3-Wege-Ventil VZ3?

Das Ventilgehäuse und der Kegel sind aus entzinkungsfreiem Messing (CuZn36Pb2As) gefertigt, was eine hohe Beständigkeit gegen Korrosion bietet. Die Ventilstange besteht aus rostfreiem Edelstahl und die Stopfbuchse aus EPDM, einem Material, das für seine Dichtigkeit und Temperaturbeständigkeit bekannt ist. Das Ventil verfügt über ein Außengewinde nach ISO 228/1 mit der Anschlussgröße G1/2.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das 3-Wege-Ventil ist für eine Nenndruckstufe von PN 16 und einen Nenndurchmesser von DN 15 ausgelegt. Der kvs-Wert für den Anschluss A-AB beträgt 0,63 m³/h und für den Anschluss B-AB 0,4 m³/h. Die Ventilkennlinie ist logarithmisch, während die Mischungskennlinie linear verläuft. Der Temperaturbereich liegt zwischen 2 und 120 °C. Das Stellverhältnis beträgt mindestens 1:50. Die Leckrate ist mit A-AB = 0,05 % des kvs-Werts und B-AB = 1 % des kvs-Werts gering.

Wie wird das Ventil betrieben und installiert?

Das Ventil ist für den Betrieb mit den genannten elektrischen Stellantrieben ausgelegt. Für den Betrieb ohne elektrischen Stellantrieb ist eine aufgeschraubte Kunststoffkappe zur Mengenbegrenzung vorhanden. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 15
• kvs-Wert (A-AB): 0,63 m³/h
• kvs-Wert (B-AB): 0,4 m³/h
• Ventilkennlinie: logarithmisch
• Mischungskennlinie: linear
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: min. 1:50
• Leckrate (A-AB): 0,05 % von kvs
• Leckrate (B-AB): 1 % von kvs
• Anschlussgröße: G1/2 Außengewinde nach ISO 228/1
• Hublänge: 5,5

Das Danfoss 3-Wege-Ventil VZ3 DN 15 bietet mit seinem kvs-Wert von 0,63 m³/h und einem Temperaturbereich von 2 bis 120 °C eine präzise und zuverlässige Regelung für vielfältige Anwendungen in der Heizungs- und Klimatechnik. Die robuste Bauweise aus entzinkungsfreiem Messing und rostfreiem Edelstahl, kombiniert mit der Kompatibilität zu Danfoss Stellantrieben, macht es zu einer langlebigen Komponente. Die einfache Installation ohne Spezialwerkzeuge unterstreicht die Anwenderfreundlichkeit dieses Mischventils.
