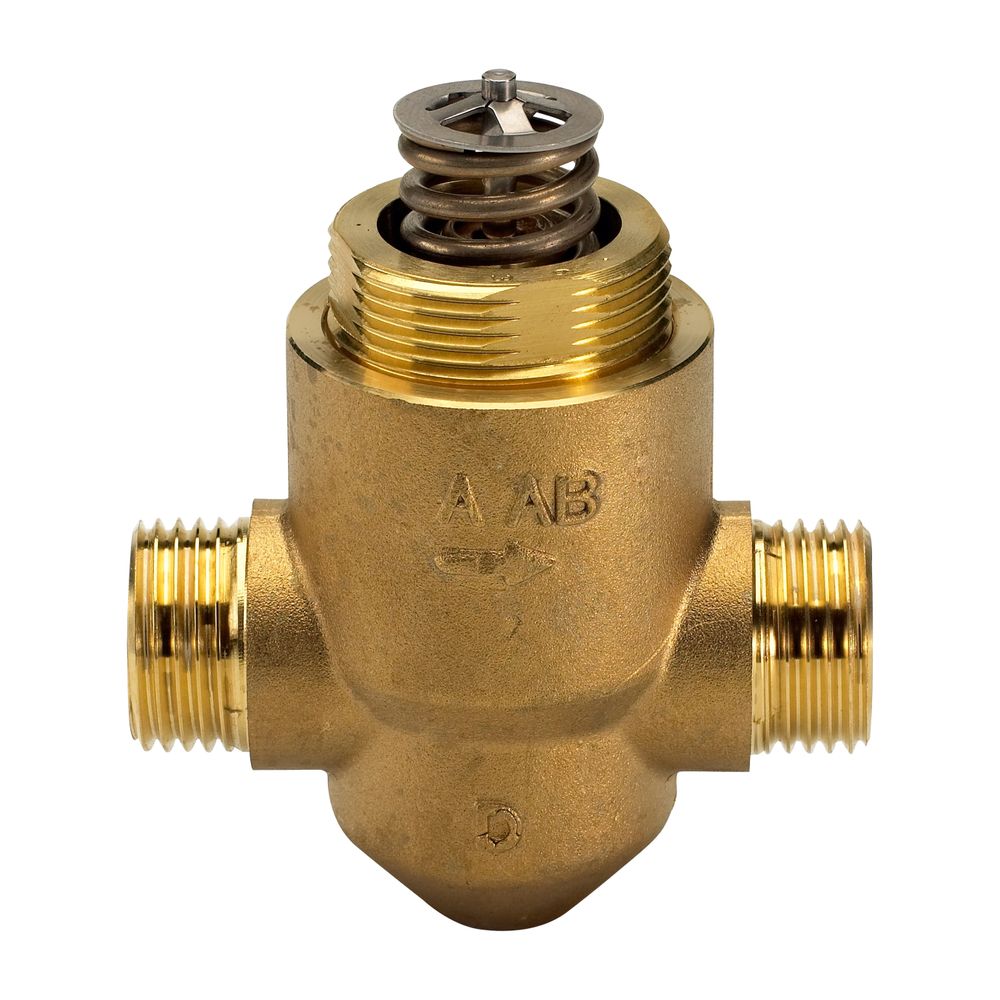

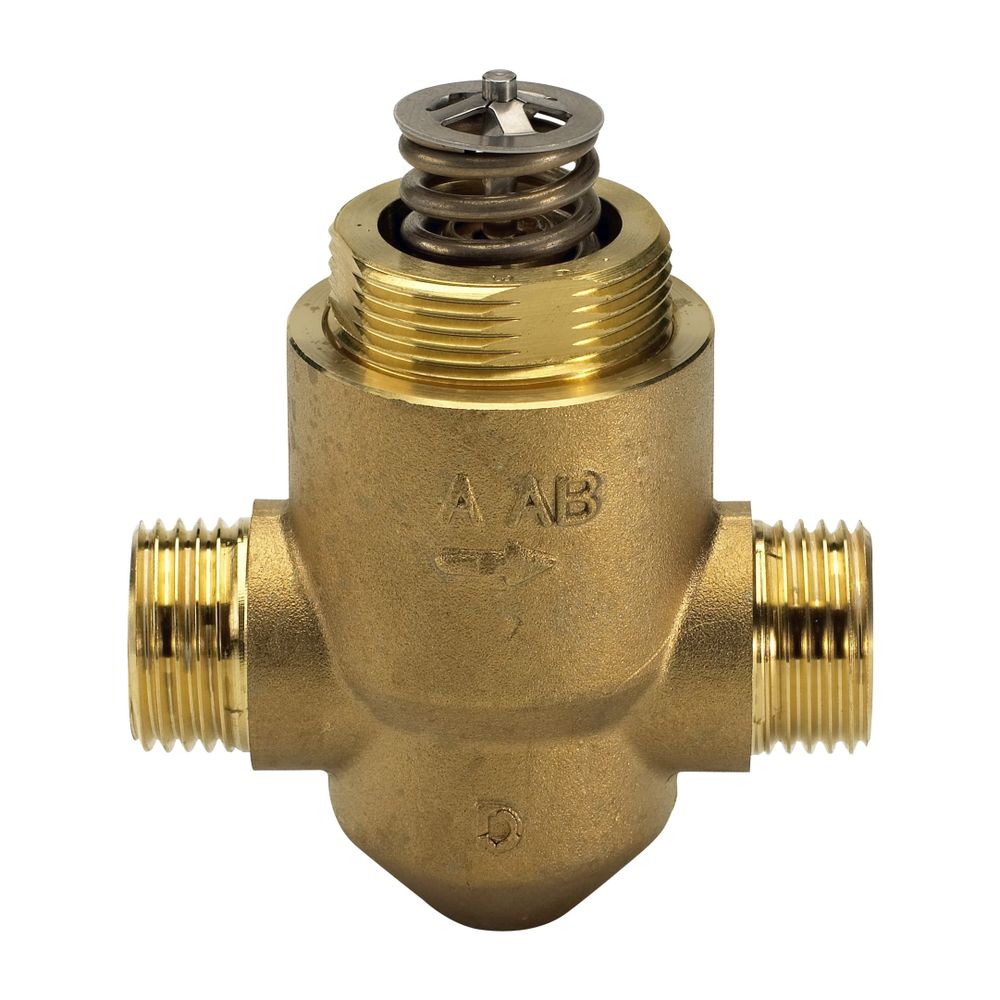

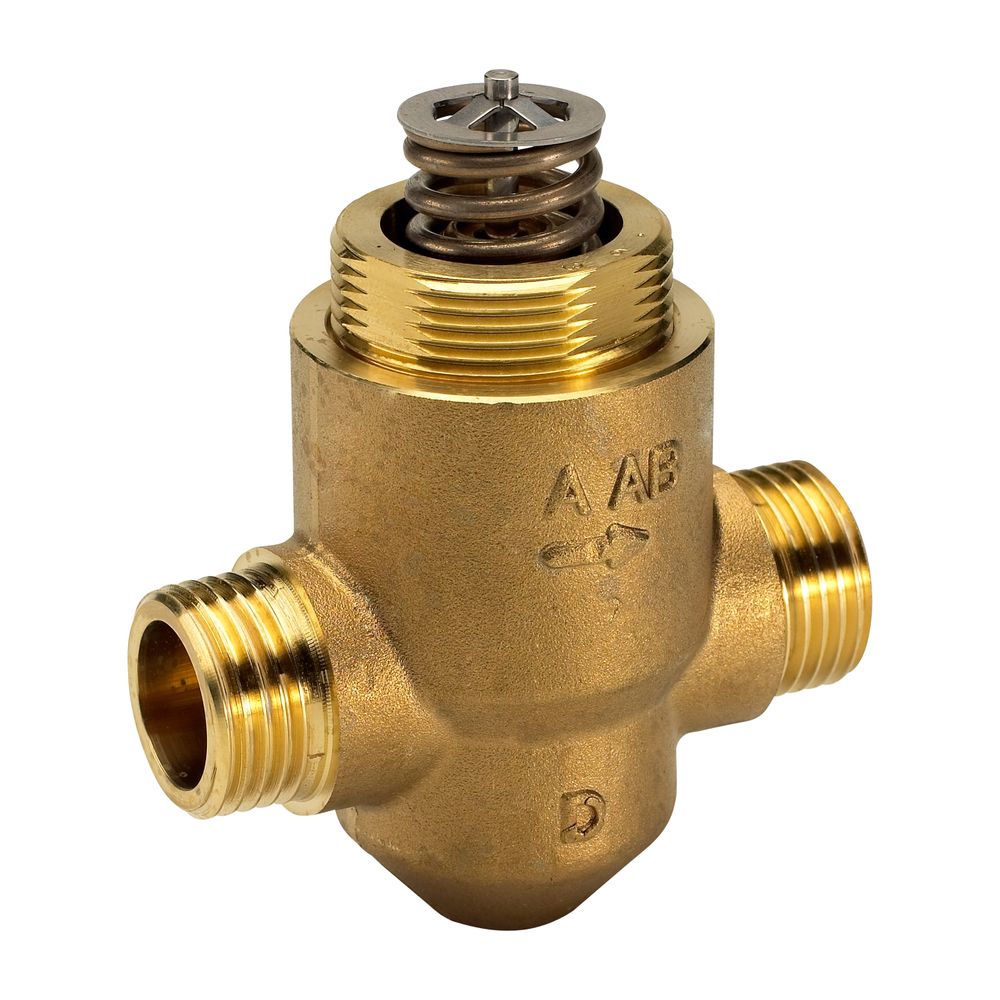

Danfoss Durchgangsventil VZ2 DN 15, Kvs 0,6
Das Danfoss Durchgangsventil VZ2 DN 15 mit einem kvs-Wert von 0,63 m³/h ist ein 2-Wege-Ventil mit Außengewinde, das speziell für den Einsatz in Heizungsanlagen konzipiert ist. Es eignet sich für die Steuerung von Heizungswasser und ist kompatibel mit den Stellantrieben AMV(E)130(H), AMV(E)140(H) und AMV(E)13SU. Das Ventil zeichnet sich durch seine robuste Bauweise und präzise Regelung aus.
Wie ist das Danfoss Durchgangsventil VZ2 konstruiert?
Das Ventilgehäuse besteht aus entzinkungsbeständigem Messing (CuZn36Pb2As), das eine hohe Korrosionsbeständigkeit bietet. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während der Kegel ebenfalls aus entzinkungsbeständigem Messing besteht. Die Stopfbuchse ist aus EPDM, einem elastischen Dichtungsmaterial. Für den Betrieb ohne elektrischen Stellantrieb ist eine aufgeschraubte Kunststoffkappe zur Mengenbegrenzung integriert.
Welche technischen Eigenschaften und Anschlussmaße hat das Ventil?
Das Durchgangsventil hat einen Nenndurchmesser von DN 15 und ist für einen Nenndruck von PN 16 ausgelegt. Die Anschlussgröße ist G1/2 mit Außengewinde nach ISO 228/1. Das Ventil verfügt über eine logarithmische Ventilkennlinie und ein Stellverhältnis von mindestens 1:50, was eine feine und präzise Regelung ermöglicht. Die maximale Differenzdruckbelastung in geöffneter Stellung beträgt 3,5.
Für welche Anwendungen ist das Ventil geeignet?
Das Danfoss VZ2 ist für Heizungsanlagen ausgelegt und nicht für Kühlanwendungen geeignet. Es wird vor allem in Fernwärmesystemen und anderen Heizungsinstallationen eingesetzt, bei denen eine zuverlässige und präzise Durchflussregelung erforderlich ist.
Wie hoch ist die Dichtheit und der Temperaturbereich?
Das Ventil weist eine sehr geringe Leckrate von 0,05 Prozent des kvs-Wertes auf, was eine nahezu dichte Absperrung ermöglicht. Der zulässige Temperaturbereich liegt zwischen 2 und 120 °C, wodurch das Ventil für die meisten Heizungsanwendungen geeignet ist.
Technische Daten
- Nenndruckstufe: PN 16
- Nenndurchmesser: DN 15
- kvs-Wert: 0,63 m³/h
- Ventilkennlinie: logarithmisch
- Temperaturbereich: 2 bis 120 °C
- Stellverhältnis: mindestens 1:50
- Leckrate: 0,05 % von kvs
- Anschluss: Außengewinde G1/2 nach ISO 228/1
- Werkstoff Gehäuse: entzinkungsbeständiges Messing (CuZn36Pb2As)
- Werkstoff Ventilstange: rostfreier Edelstahl
- Werkstoff Kegel: entzinkungsbeständiges Messing (CuZn36Pb2As)
- Werkstoff Stopfbuchse: EPDM
- Max. Differenzdruck in geöffneter Stellung: 3,5
Das Danfoss Durchgangsventil VZ2 DN 15 bietet eine präzise und zuverlässige Regelung des Heizungswassers mit einem kvs-Wert von 0,63 m³/h und ist für Temperaturen bis 120 °C ausgelegt. Die hochwertige Materialauswahl und die geringe Leckrate tragen zu einer langlebigen und effizienten Funktion in Heizungsanlagen bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VZ 2 |
| Hersteller-Artikelnummer | 065Z5312 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-065Z5312 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421526507 |
| Einstellverhältnis (Svo) | 2 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 0,385 kg |
| Hublänge | 5,5 |
| Kvs-Wert | 0,63 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 3,5 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Rohraußendurchmesser Anschluss 1 | 15 |
| Rohraußendurchmesser Anschluss 2 | 15 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 66490570 |
