Brötje Mischerkreisgruppe PGM 1 C, 1 Pumpe, für SPZ/SPS
Die Mischerkreisgruppe PGM 1 C von Brötje dient der Einbindung eines gemischten Nieder- oder Hochtemperaturheizkreises. Sie ist für den Anbau an die Solar-Pufferspeicher-Zentrale SPZ konzipiert und ermöglicht eine Montage an den entsprechenden Heizkreisanschlüssen. Mit einer Hocheffizienzpumpe und einem 3-Wege-Mischer unterstützt das System die Temperaturregelung bei einem maximalen Durchfluss von 1100 l/Std.
Welche Komponenten umfasst die Mischerkreisgruppe?

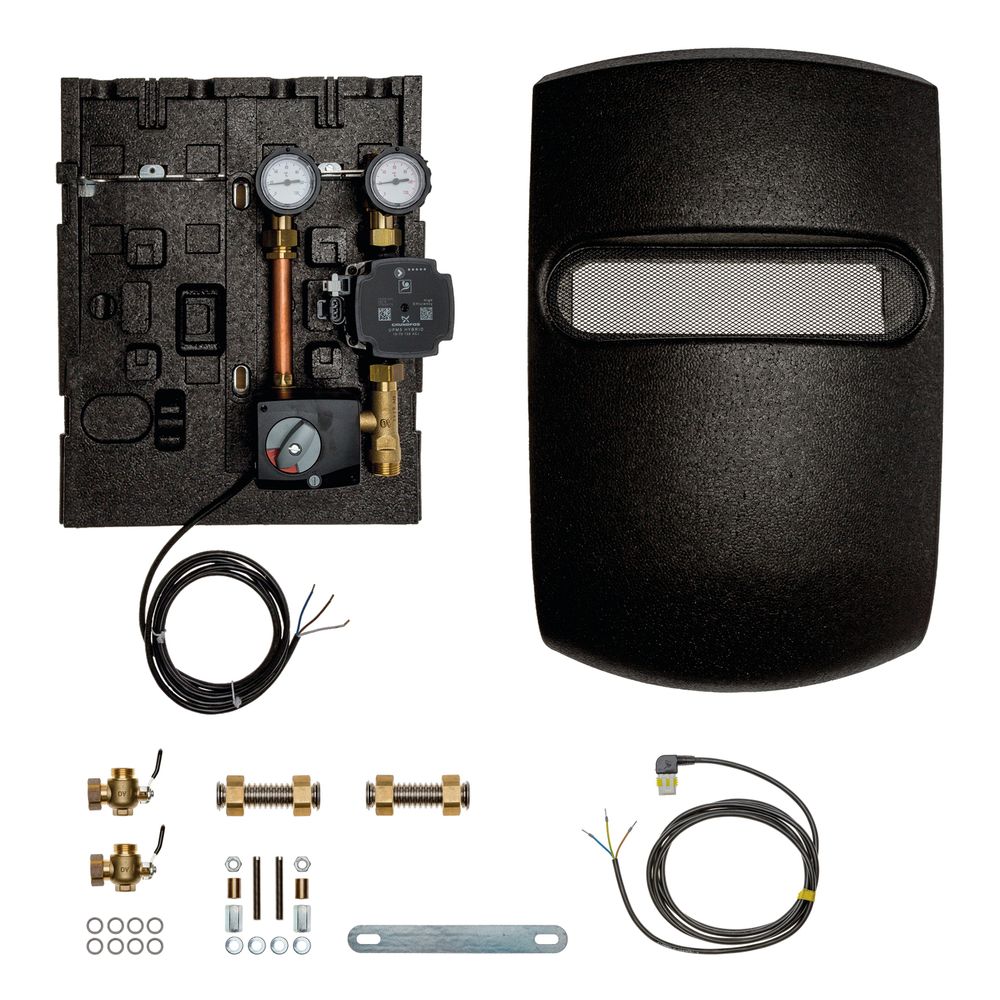

Die PGM 1 C ist mit einer Hocheffizienzpumpe vom Typ Grundfos UPM3 ausgestattet. Zur Steuerung der Vorlauftemperatur dient ein montierter Mischermotor mit einer Laufzeit von 210 s bei 230 V. Der 3-Wege-Mischer mit einem Kvs-Wert von 5,1 sorgt für die Durchmischung. Zur Erleichterung von Wartungsarbeiten sind im Vor- und Rücklauf jeweils zwei Kugelhähne verbaut, die ein Absperren ohne Entleerung des Pufferspeichers ermöglichen. Eine integrierte Schwerkraftbremse verhindert Fehlzirkulationen im System.
Wie ist die Mischerkreisgruppe aufgebaut?
Das Gehäuse besteht aus Design-Wärmedämmschalen aus EPP zur Minimierung von Wärmeverlusten. Zur Kontrolle der Betriebstemperaturen ist ein Thermometer in die Baugruppe integriert. Die Anschlüsse sind flachdichtend ausgeführt, was die Montage an den Speicher unterstützt.
Technische Daten
- Maximaler Durchfluss: 1100 l/Std.
- Pumpentyp: Grundfos UPM3
- Förderhöhe: 5 m
- Mischermotor: 230 V / 210 s
- Mischer: 3-Wege-Mischer DN 20
- Kvs-Wert: 5,1
- Anschlussart: Flachdichtend
- Dämmung: EPP-Wärmedämmschalen
Die Mischerkreisgruppe PGM 1 C von Brötje bietet eine konstruktive Lösung für gemischte Heizkreise. Mit der Hocheffizienzpumpe, dem 3-Wege-Mischer DN 20 und einer Förderhöhe von 5 m stellt sie eine effiziente Komponente für Heizungsanlagen mit Solar-Pufferspeicher-Zentrale dar. Die Wartung wird durch die integrierten Kugelhähne vereinfacht, während die Wärmedämmung aus EPP zur Energieeffizienz beiträgt.
Technische Daten
| Hersteller-Warengruppe | Solar Zubehoer |
| Hersteller | Brötje |
| Artikelnummer | BROETJE-7673385 |
| EAN-13 | 4017042176163 |
| Gewicht | 9 kg |
| Typ | PGM 1 C 1 |
| WEEE-Nr. | DE52393901 |
