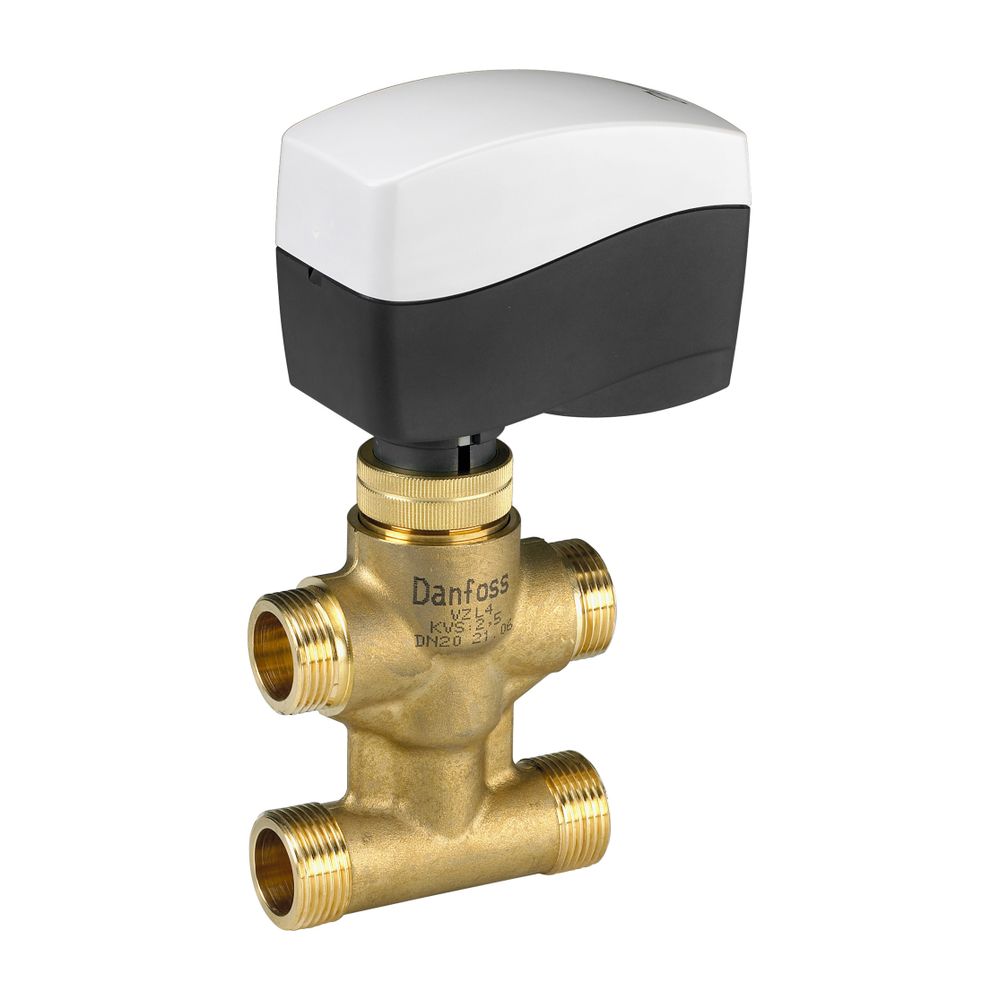

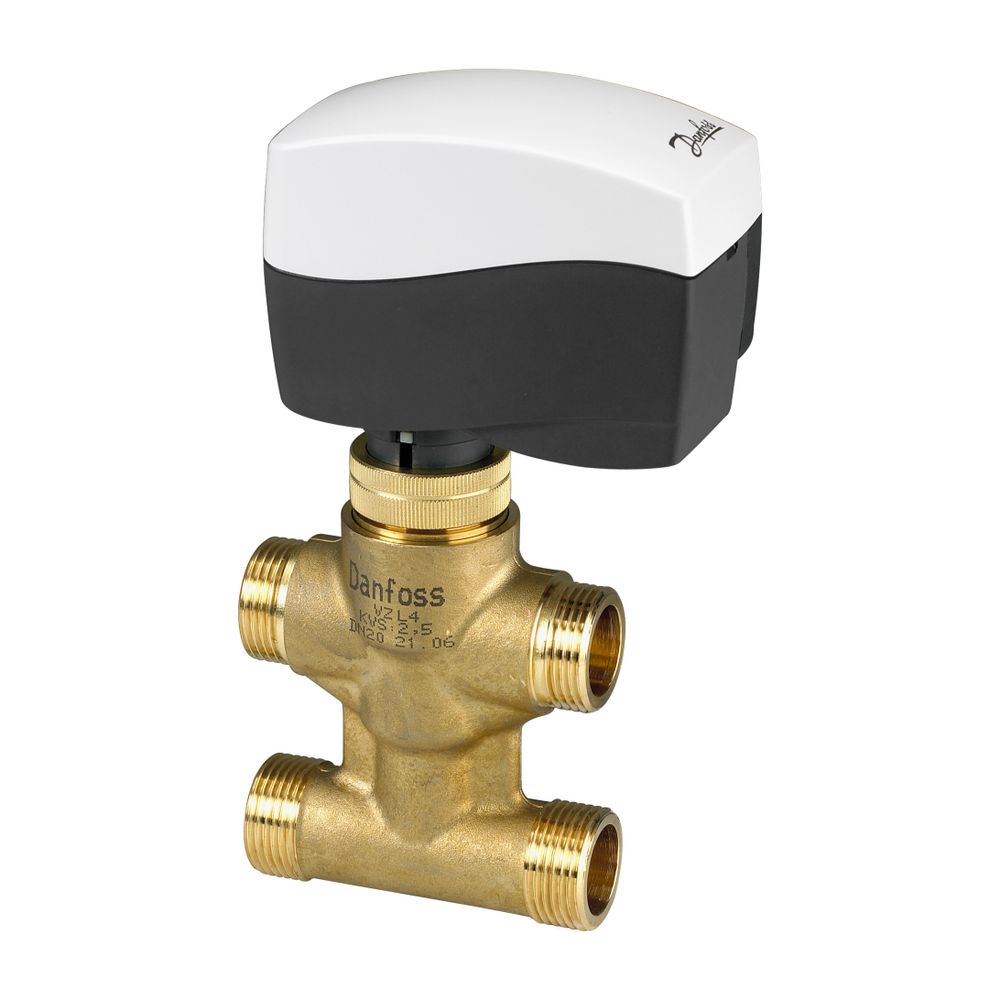

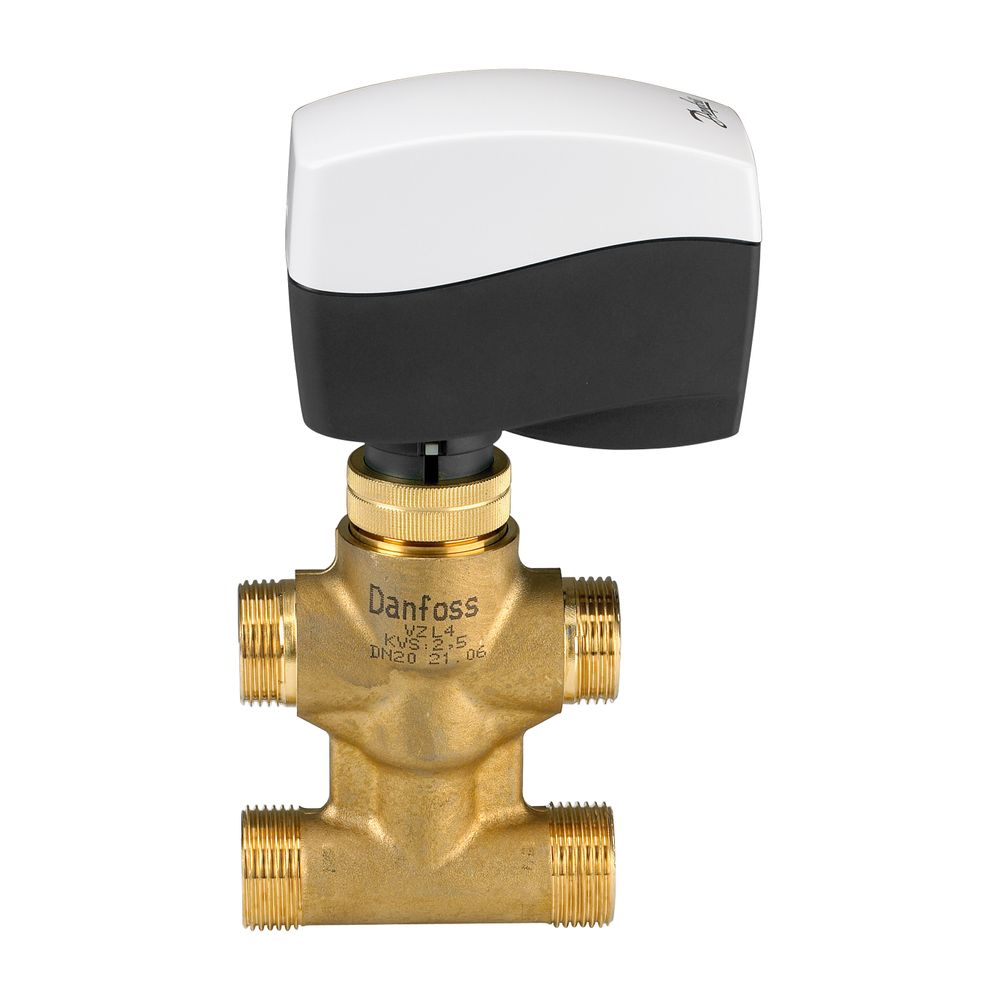

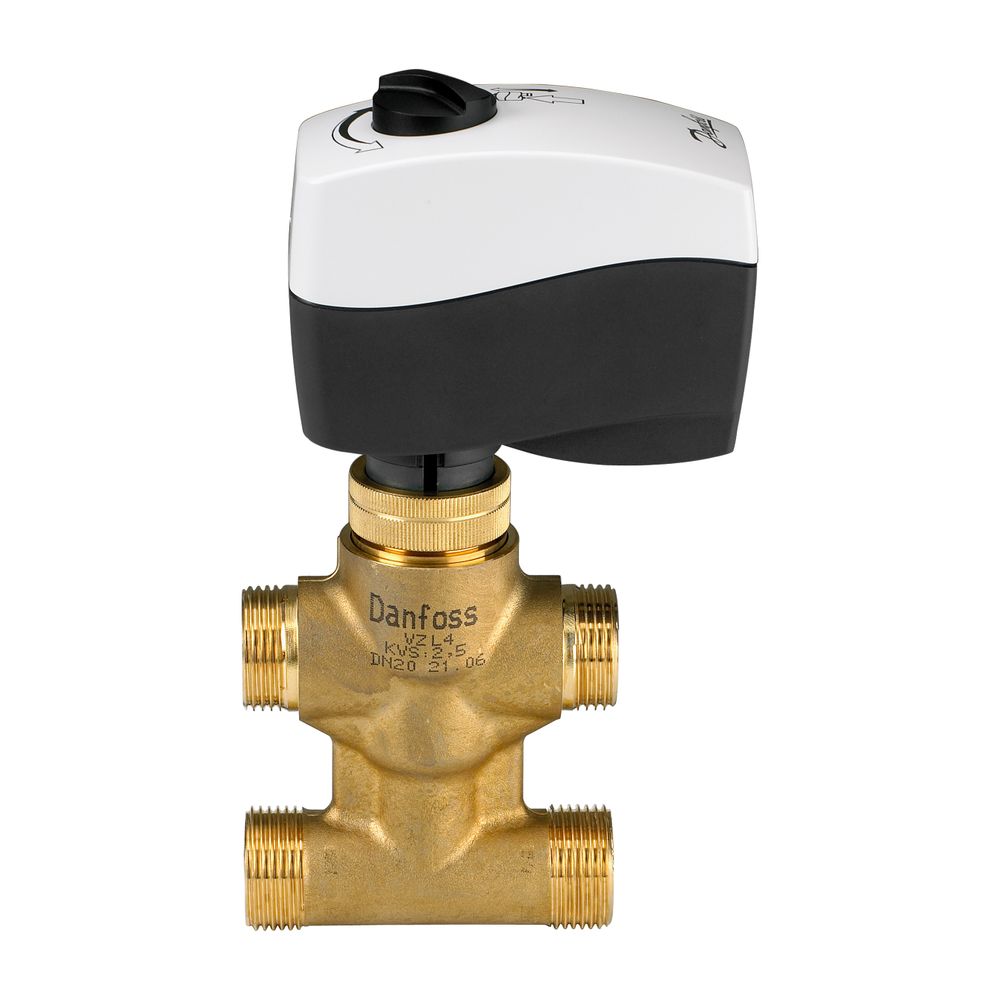

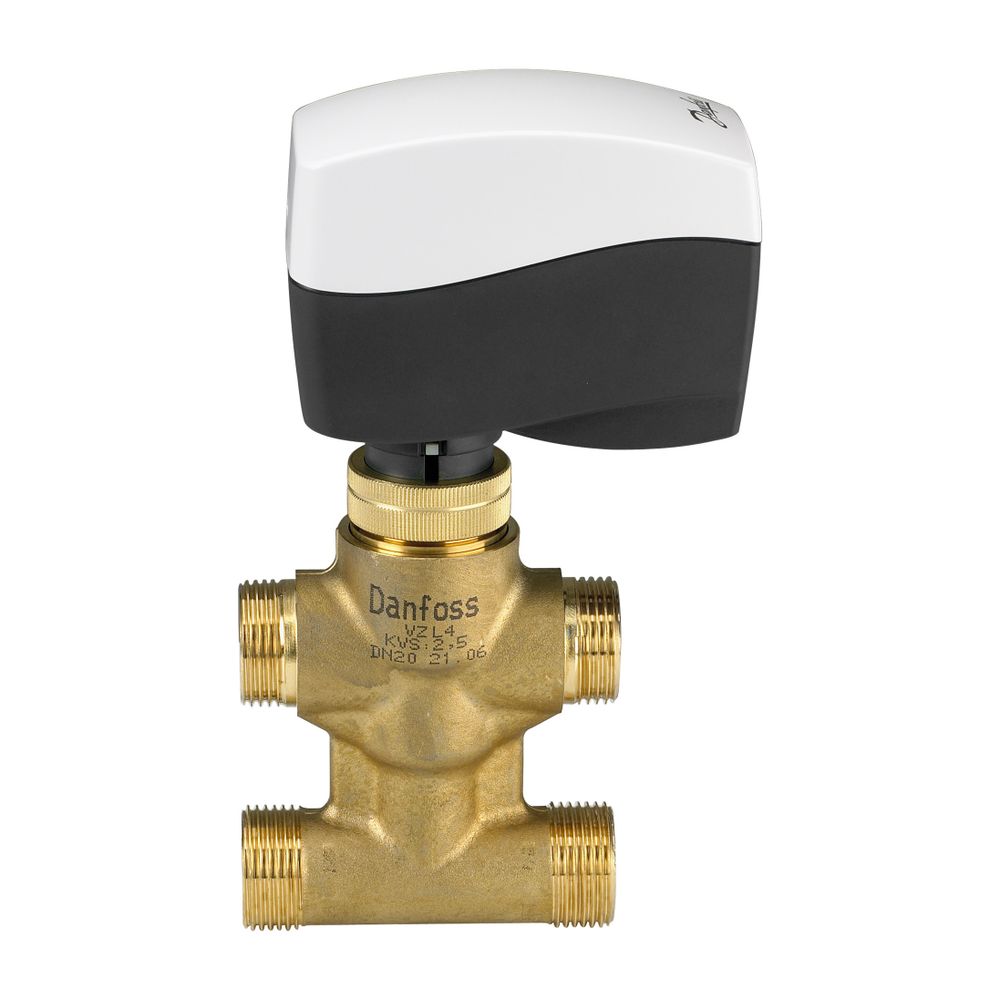

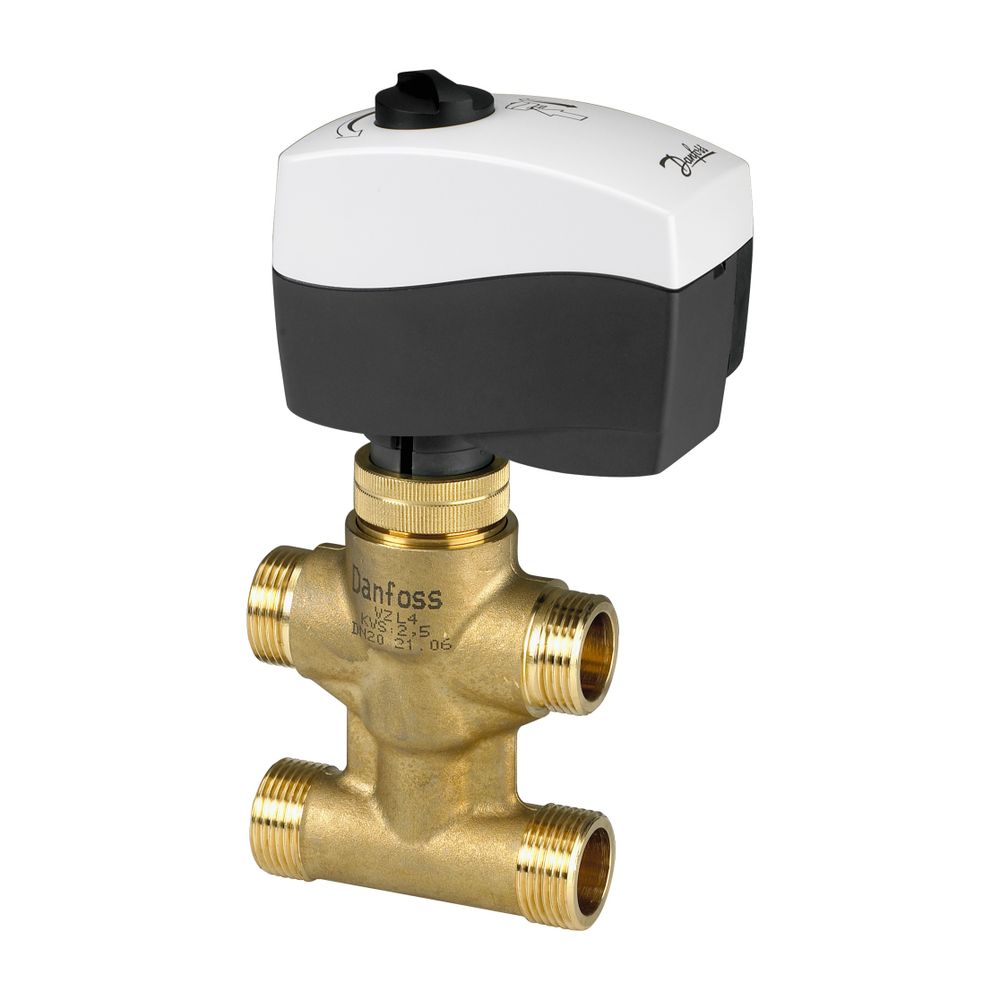

Danfoss 4-Wege-Ventil VZL 4 DN 20, Kvs 2,5/1,6

Das Danfoss 4-Wege-Ventil VZL 4 DN 20 ist ein robustes Mischventil mit Außengewinde, das für die präzise Regelung von Volumenströmen in Heizungs- und Klimasystemen, insbesondere in Fernwärmeanlagen, konzipiert ist. Mit kvs-Werten von 2,5 m³/h (A-AB) und 1,6 m³/h (B-AB) ist es ideal für den Einsatz mit Danfoss Stellantrieben wie AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN).

Welche technischen Eigenschaften zeichnen das Danfoss 4-Wege-Ventil VZL 4 aus?

Das Ventil ist für eine Nenndruckstufe von PN 16 ausgelegt und verfügt über einen Nenndurchmesser von DN 20. Die kvs-Werte betragen 2,5 m³/h für den Anschluss A-AB und 1,6 m³/h für B-AB. Sowohl die Ventil- als auch die Mischungskennlinie sind linear, was eine gleichmäßige und vorhersagbare Regelcharakteristik ermöglicht. Es kann in einem Temperaturbereich von 2 bis 120 °C betrieben werden. Ein Stellverhältnis von mindestens 1:50 sorgt für eine feinfühlige Anpassung. Die Leckrate ist mit kleiner oder gleich 0,05 % des kvs-Werts für A-AB und kleiner oder gleich 1 % des kvs-Werts für B-AB sehr gering.

Aus welchen Materialien besteht das Ventil und wie ist es konstruiert?

Das Gehäuse und der Kegel des Ventils sind aus entzinkungsfreiem Messing (CuZn36Pb2As) gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die Ventilstange besteht aus rostfreiem Edelstahl, während die Stopfbuchse aus EPDM gefertigt ist. Eine aufgeschraubte Kunststoffkappe ist im Lieferumfang enthalten, die eine Mengenbegrenzung ermöglicht, wenn das Ventil ohne elektrischen Stellantrieb betrieben wird.

Wie sind die Anschlüsse des Ventils ausgeführt?

Das Ventil ist mit metrischen Außengewindeanschlüssen nach ISO 228/1 ausgestattet. Die Anschlussgröße beträgt G3/4. Diese Ausführung ermöglicht eine einfache und sichere Verbindung mit den entsprechenden Stellantrieben und Rohrleitungen.

Welche Besonderheiten bietet das Danfoss 4-Wege-Ventil VZL 4?

Das Ventil erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Installation. Die integrierte Kunststoffkappe bietet zusätzliche Flexibilität, indem sie eine Mengenbegrenzung auch ohne elektrischen Stellantrieb ermöglicht.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 20
• kvs-Wert (A-AB): 2,5 m³/h
• kvs-Wert (B-AB): 1,6 m³/h
• Ventilkennlinie: linear
• Mischungskennlinie: linear
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: mindestens 1:50
• Leckrate (A-AB): kleiner oder gleich 0,05 % von kvs
• Leckrate (B-AB): kleiner oder gleich 1 % des kvs-Werts
• Anschlussgröße: G3/4 Außengewinde

Das Danfoss 4-Wege-Ventil VZL 4 DN 20 bietet eine präzise und zuverlässige Regelung von Volumenströmen in Heizungs- und Klimasystemen. Mit kvs-Werten von 2,5 m³/h und 1,6 m³/h, einem breiten Temperaturbereich von 2 bis 120 °C und hochwertigen Materialien wie entzinkungsfreiem Messing und rostfreiem Edelstahl ist es für den dauerhaften Einsatz in anspruchsvollen Umgebungen geeignet.
