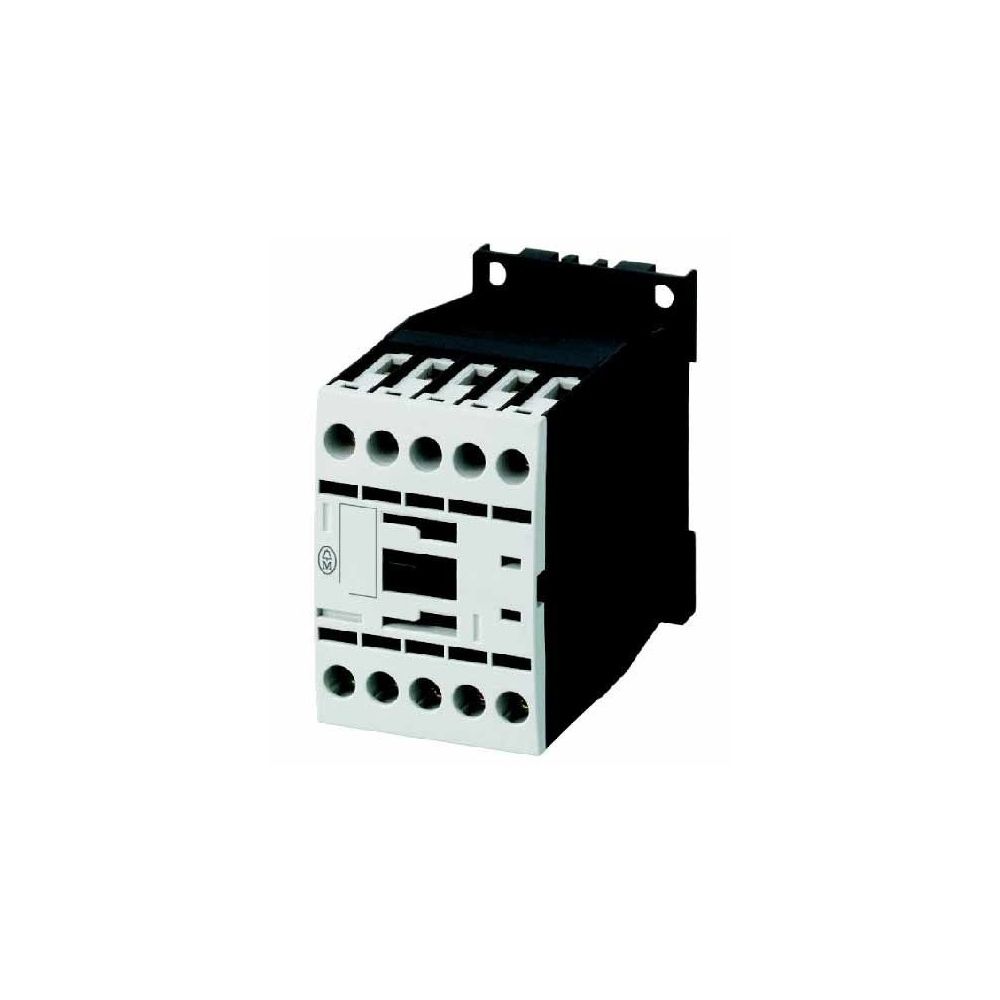

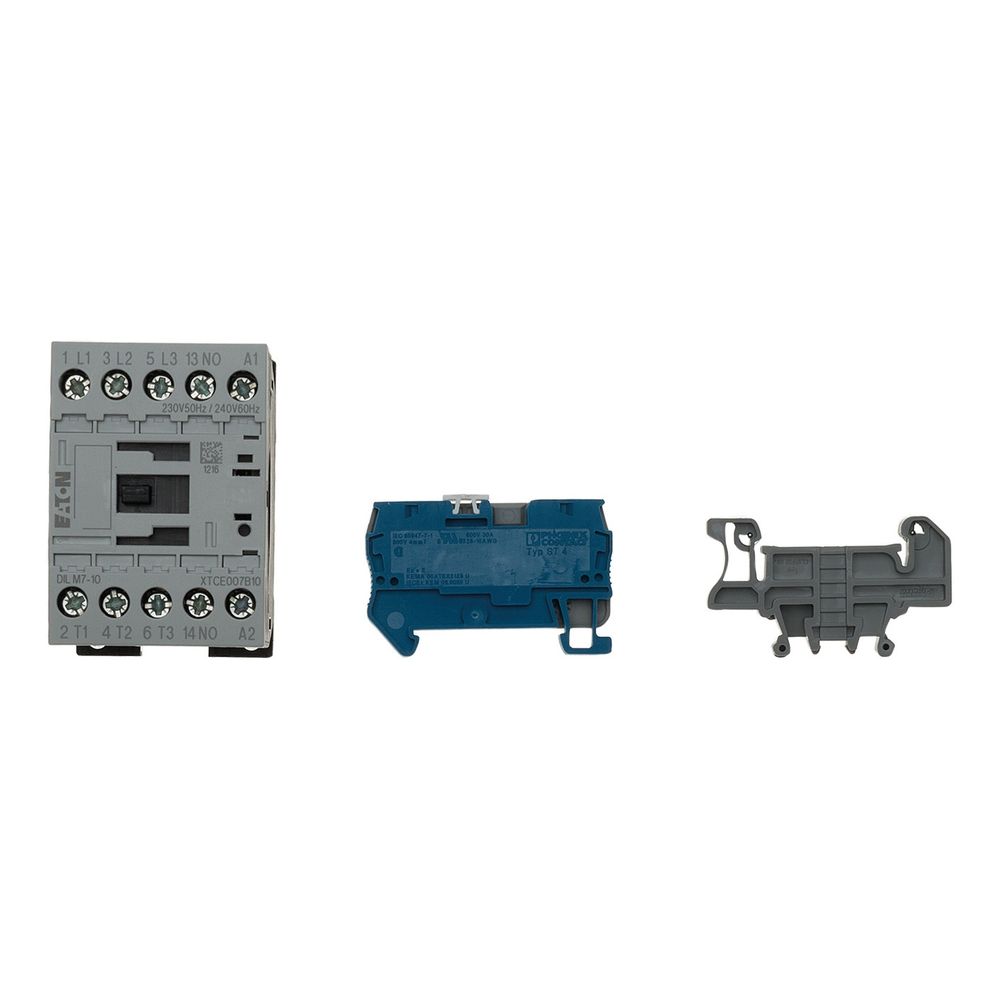

Brötje Pumpenhilfsschütz PHS, 825108
Das Brötje Pumpenhilfsschütz PHS ist ein Schaltschütz zur Trennung der 230V/50Hz-Steuerleitung der Regelung zum 3-phasigen Verbraucher mit 400V/50Hz. Es eignet sich zur Ansteuerung von Drehstrompumpen und findet seinen Einsatzbereich in leistungsstarken Kesseln wie den Modellen SGB oder WGB 50-110.
Welche technischen Merkmale bietet das Pumpenhilfsschütz?
Das PHS ist mit 3 Schließern sowie einem Hilfskontakt ausgestattet und für den Betrieb in der Kategorie AC-3 ausgelegt. Die Montage erfolgt über eine Hutschiene, was den Einbau in kompatible Kesselsysteme wie die SGB-Serie direkt ermöglicht. Für Kessel ohne entsprechende Hutschiene ist der Einbau nicht zulässig, weshalb hier die Verwendung des Zubehörs ISR UWG empfohlen wird.
Technische Daten
- Nennstrom AC-1: 14 A
- Nennstrom AC-3: 7 A
- Betriebsleistung AC-3: 3 kW
- Anzahl Schließer: 3
- Anzahl Hilfskontakte: 1
- Steuerspannung: 230 V / 50 Hz
- Verbraucherspannung: 400 V / 50 Hz
- Montageart: Hutschienenmontage
Das Brötje Pumpenhilfsschütz PHS ermöglicht eine sichere Trennung zwischen Steuerleitung und 3-phasigem Verbraucher. Mit einer Betriebsleistung von 3 kW bei AC-3 und einem Nennstrom von 7 A bietet es die notwendige Kapazität für den zuverlässigen Betrieb von Drehstrompumpen in leistungsstarken Heizsystemen. Die Hutschienenmontage sorgt für eine unkomplizierte Integration in bestehende Anlagenkonfigurationen, sofern die technischen Voraussetzungen am Kessel erfüllt sind.
Technische Daten
| Hersteller-Warengruppe | Zubehoer Wand Waermeerzeuger |
| Hersteller | Brötje |
| Artikelnummer | BROETJE-825108 |
| EAN-13 | 4017042825108 |
| Gewicht | 0,5 kg |
| Typ | PHS |
