Beschreibung

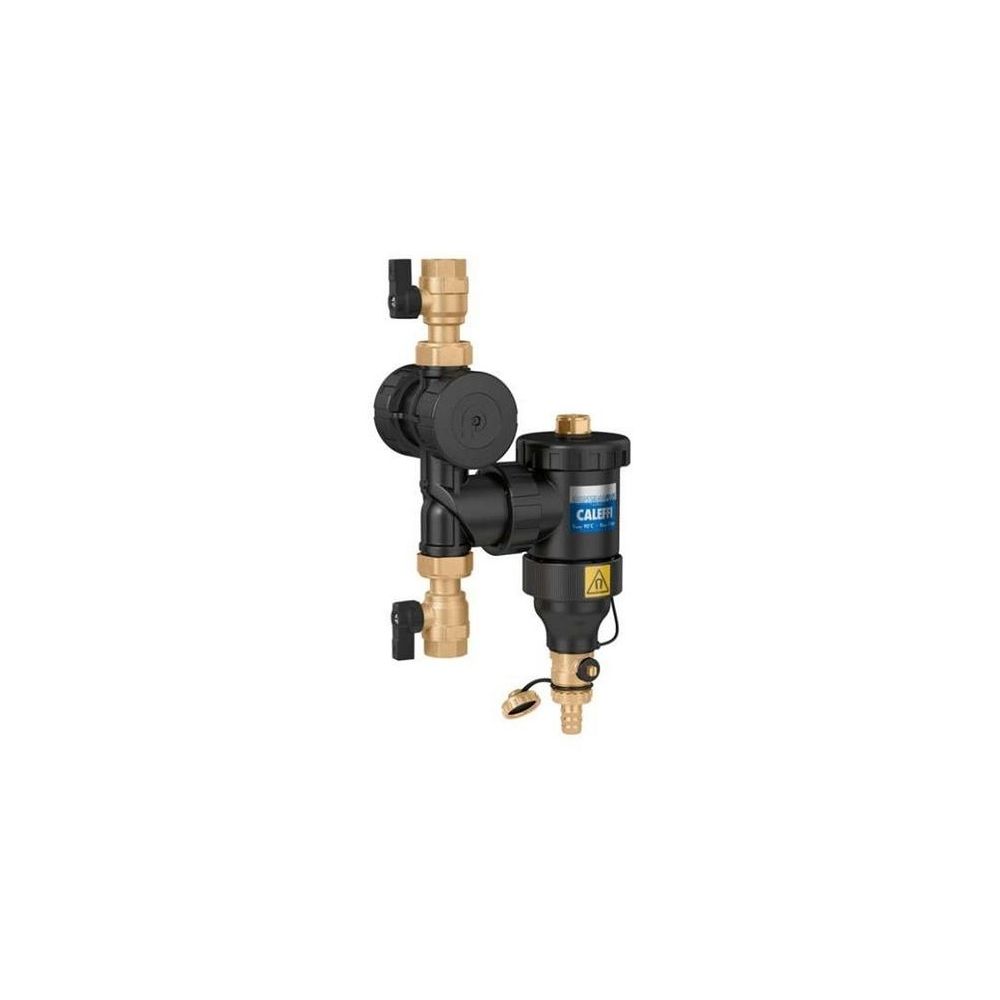

Caleffi Schlammabscheider DIRTMAG PLUS drehbar 1Z
Der Caleffi Schlammabscheider DIRTMAG PLUS in der Ausführung 1 Zoll ist eine effiziente Lösung zur Reinigung von Hydraulikkreisläufen. Durch die Kombination aus einem leistungsstarken Magneten und einem integrierten Schmutzfänger schützt das Gerät Komponenten in Heiz- und Kühlsystemen kontinuierlich vor Ablagerungen. Der aus robustem Verbundkunststoff gefertigte Schlammabscheider ist flexibel in horizontalen, vertikalen oder in einem Winkel von 45 Grad verlegten Rohrleitungen einsetzbar und eignet sich für den dauerhaften Betrieb in anspruchsvollen Anlagen.
Wie arbeitet der DIRTMAG PLUS im System?
Der Schlammabscheider nutzt ein spezielles Innenelement aus Technopolymer, um Schmutzpartikel effektiv aus dem Medium abzuscheiden. Unterstützt wird dieser Prozess durch einen integrierten Magneten, der ferromagnetische Verunreinigungen gezielt aus dem Wasserstrom zieht. Die Absperrkugelhähne mit Messinggehäuse ermöglichen eine einfache Wartung und Trennung vom System. Ein Entleerungshahn mit Schlauchanschluss sorgt zudem für eine komfortable Entsorgung der gesammelten Rückstände, ohne dass das gesamte System entleert werden muss.
Welche Filteroptionen bietet das Gerät?
Für eine optimale Anpassung an die jeweiligen Anforderungen des Hydraulikkreislaufs verfügt der Schlammabscheider über zwei inspizierbare Siebe mit Edelstahlgewebe. Das bereits installierte blaue Sieb weist eine Maschenweite von 0,3 mm auf und eignet sich für die Feinreinigung. Ergänzend dazu ist ein graues Sieb mit einer Maschenweite von 0,8 mm enthalten, das bei Bedarf für gröbere Partikel eingesetzt werden kann. Diese Flexibilität stellt sicher, dass das System vor Ablagerungen geschützt bleibt.
Technische Daten
- Anschluss: 1 Zoll Innengewinde
- Maximaler Betriebsdruck: 3 bar
- Temperaturbereich: 0 bis 90 °C
- Material Gehäuse: Verbundkunststoff
- Material Absperrkugelhähne: Messing
- Maschenweite Sieb 1 (blau): 0,3 mm
- Maschenweite Sieb 2 (grau): 0,8 mm
- Einbaulage: Horizontal, vertikal oder 45 Grad
Der Caleffi Schlammabscheider DIRTMAG PLUS überzeugt durch seine robuste Konstruktion aus Verbundkunststoff und die flexible Montagefähigkeit. Mit einem maximalen Betriebsdruck von 3 bar und einem Temperaturbereich bis 90 °C ist er für vielfältige Anwendungen in Hydraulikkreisläufen ausgelegt. Die Kombination aus Magnetabscheidung und austauschbaren Edelstahl-Sieben mit 0,3 mm oder 0,8 mm Maschenweite bietet einen zuverlässigen Schutz für alle Systemkomponenten und trägt zur Langlebigkeit der gesamten Anlage bei.
Lieferumfang
- 1x Caleffi Schlammabscheider DIRTMAG PLUS 1 Zoll
- 1x Sieb mit Edelstahlgewebe (grau, 0,8 mm Maschenweite)
Technische Daten
| Hersteller-Warengruppe | Schlammabscheider Dirtmag 545 |
| Hersteller-Serie | Schlammabscheider 545 |
| Hersteller-Produktgruppe | Entlüftungsarm. und Schlammabscheider |
| Hersteller | Caleffi |
| Artikelnummer | CALEFFI-545376 |
| Ausführung | 1" |
| EAN-13 | 8016615441185 |
| Gewicht | 2 kg |
| WEEE-Nr. | 38076628 |
Downloads
Innovative Systemtechnik und Heizungsarmaturen von Caleffi
Caleffi wurde 1961 in Norditalien gegründet und hat sich seither zu einem international führenden Hersteller von Heizungsarmaturen und Systemkomponenten für Heizungs-, Klima- und Sanitärtechnik entwickelt. Das Unternehmen produziert ausschließlich in Italien und setzt auf höchste Qualität und Präzision – vom Rohmaterial bis zum fertigen Produkt. Das Sortiment von Caleffi ist äußerst umfangreich und umfasst Entlüftungsarmaturen, Schlammabscheider, Mikroblasenabscheider, Heizkörperventile, Zonenventile, Ausdehnungsgefäße, Systemtrenner, Füllarmaturen, Sicherheitsarmaturen, Thermostate sowie komplette Regelungssysteme und Verteilsysteme. Ebenso bietet die Marke Produkte für erneuerbare Energien wie Solarthermie-Komponenten, Biomasse-Systeme und Lösungen für Wärmepumpenanlagen an und unterstützt damit energieeffiziente, nachhaltige Systemlösungen im SHK-Bereich.
Ein zentrales Merkmal von Caleffi ist die vollständige Eigenentwicklung und Fertigung aller Produkte – von der Konstruktion bis zur Logistik – ausschließlich in firmeneigenen Werken. Der Einsatz hochwertiger Materialien wie Messing und Technopolymer, die Integration modernster Fertigungstechnologien sowie die strengen hausinternen Qualitätskontrollen nach ISO 9001 garantieren höchste Betriebssicherheit, Langlebigkeit und Funktionalität. Mit innovativen Lösungen wie automatischen Heizungswasseraufbereitungsanlagen oder BIM-fähigen Komponenten für die digitale Planung bietet Caleffi sowohl Fachhandwerkern als auch Systemanbietern durchdachte, zukunftssichere Produkte, die Komfort, Energieeffizienz und Nachhaltigkeit optimal verbinden.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
