Beschreibung

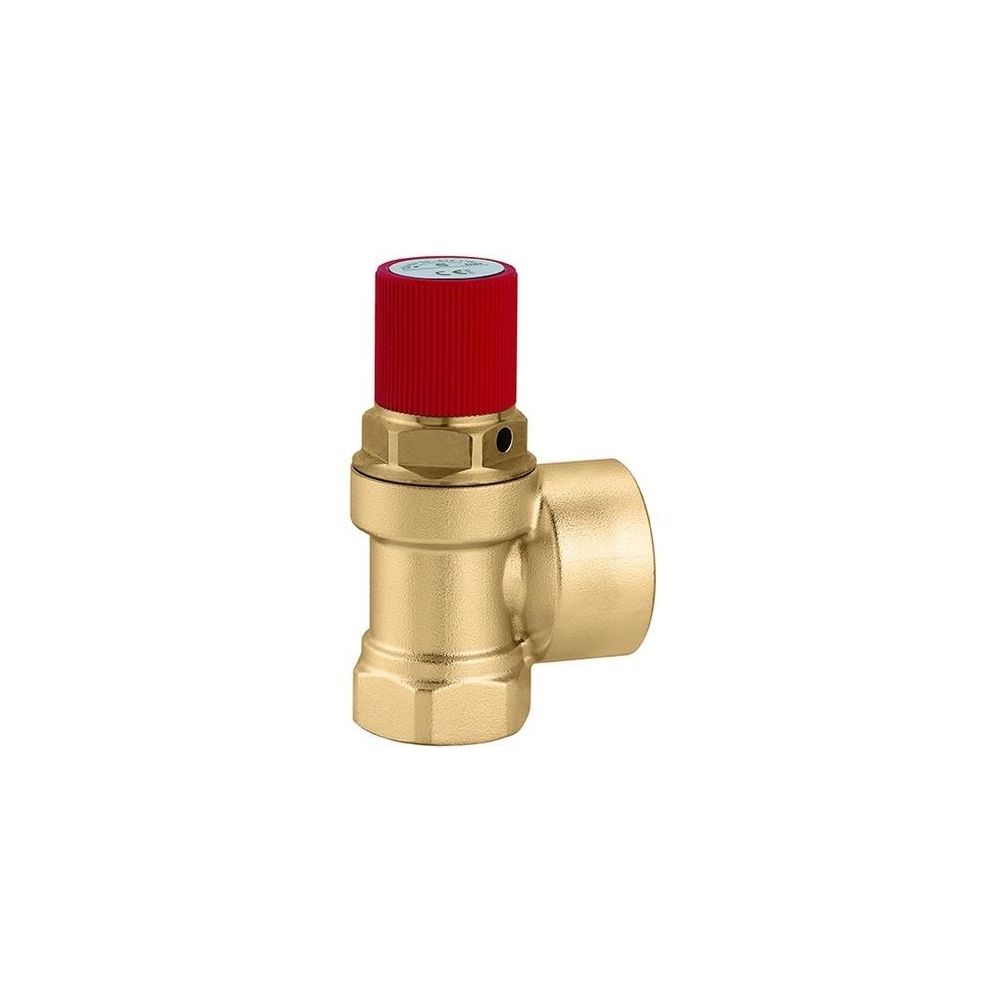

Caleffi Membran-Sicherheitsventil 1Zx1 1/4Z 3 bar
Das Membran-Sicherheitsventil der Serie 530 von Caleffi dient als Sicherheitseinrichtung gegen Drucküberschreitungen in geschlossenen Heizungsanlagen. Es ist für den Einsatz in Systemen mit Membran-Ausdehnungsgefäß konzipiert und entspricht den Anforderungen gemäß TRD 721 sowie DIN 4751 Teil 2 und 3. Durch die robuste Bauweise aus Pressmessing in Eckform eignet sich das Ventil für den Einsatz in Heizungsinstallationen.
Wie ist das Sicherheitsventil konstruiert?
Das Ventilgehäuse ist in Eckform aus Pressmessing gefertigt. Ein wesentliches Merkmal ist die integrierte Membran, die für Temperaturen von bis zu 120 °C ausgelegt ist. Zur manuellen Funktionsprüfung lässt sich das Ventil durch eine Linksdrehung der Rändelmutter anlüften, wodurch eine Kontrolle der Betriebssicherheit ermöglicht wird.
Welche technischen Parameter sind relevant?
Das Sicherheitsventil ist für einen Ansprechdruck von 3 bar ausgelegt. Es weist eine Ansprechdruck- sowie Schließabweichung von jeweils 20 Prozent auf. Der Betrieb ist in Systemen mit einem maximalen Glykolgehalt von 50 Prozent möglich. Die Anschlüsse sind als Innengewinde ausgeführt, wobei die Dimensionierung 1 Zoll auf 1 1/4 Zoll beträgt.
Technische Daten
- Anschlussgröße: 1 Zoll x 1 1/4 Zoll
- Ansprechdruck: 3 bar
- Material: Pressmessing
- Bauform: Eckform
- Maximaler Glykolgehalt: 50 Prozent
- Temperaturbereich: bis 120 °C
- Ansprechdruckabweichung: 20 Prozent
- Schließabweichung: 20 Prozent
Dieses Membran-Sicherheitsventil von Caleffi bietet eine Absicherung für geschlossene Heizungssysteme. Mit einem Ansprechdruck von 3 bar und der Verarbeitung aus Pressmessing stellt es eine langlebige Komponente dar. Die Beständigkeit der Membran bis 120 °C sowie die Eignung für Glykolgemische bis 50 Prozent machen es zu einer vielseitigen Lösung für die Anlagensicherheit.
Technische Daten
| Hersteller-Warengruppe | Membransicherheitsventil Heizung 530 |
| Hersteller-Serie | Membransicherheitsventil Heizung 530-532 |
| Hersteller-Produktgruppe | Komponenenten für Heizungsanlagen |
| Hersteller | Caleffi |
| Artikelnummer | CALEFFI-530630 |
| Ausführung | 1" x 1 1/4" 3 bar |
| EAN-13 | 8016615013658 |
| Gewicht | 0,64 kg |
| WEEE-Nr. | 38076628 |
Downloads
Innovative Systemtechnik und Heizungsarmaturen von Caleffi
Caleffi wurde 1961 in Norditalien gegründet und hat sich seither zu einem international führenden Hersteller von Heizungsarmaturen und Systemkomponenten für Heizungs-, Klima- und Sanitärtechnik entwickelt. Das Unternehmen produziert ausschließlich in Italien und setzt auf höchste Qualität und Präzision – vom Rohmaterial bis zum fertigen Produkt. Das Sortiment von Caleffi ist äußerst umfangreich und umfasst Entlüftungsarmaturen, Schlammabscheider, Mikroblasenabscheider, Heizkörperventile, Zonenventile, Ausdehnungsgefäße, Systemtrenner, Füllarmaturen, Sicherheitsarmaturen, Thermostate sowie komplette Regelungssysteme und Verteilsysteme. Ebenso bietet die Marke Produkte für erneuerbare Energien wie Solarthermie-Komponenten, Biomasse-Systeme und Lösungen für Wärmepumpenanlagen an und unterstützt damit energieeffiziente, nachhaltige Systemlösungen im SHK-Bereich.
Ein zentrales Merkmal von Caleffi ist die vollständige Eigenentwicklung und Fertigung aller Produkte – von der Konstruktion bis zur Logistik – ausschließlich in firmeneigenen Werken. Der Einsatz hochwertiger Materialien wie Messing und Technopolymer, die Integration modernster Fertigungstechnologien sowie die strengen hausinternen Qualitätskontrollen nach ISO 9001 garantieren höchste Betriebssicherheit, Langlebigkeit und Funktionalität. Mit innovativen Lösungen wie automatischen Heizungswasseraufbereitungsanlagen oder BIM-fähigen Komponenten für die digitale Planung bietet Caleffi sowohl Fachhandwerkern als auch Systemanbietern durchdachte, zukunftssichere Produkte, die Komfort, Energieeffizienz und Nachhaltigkeit optimal verbinden.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
