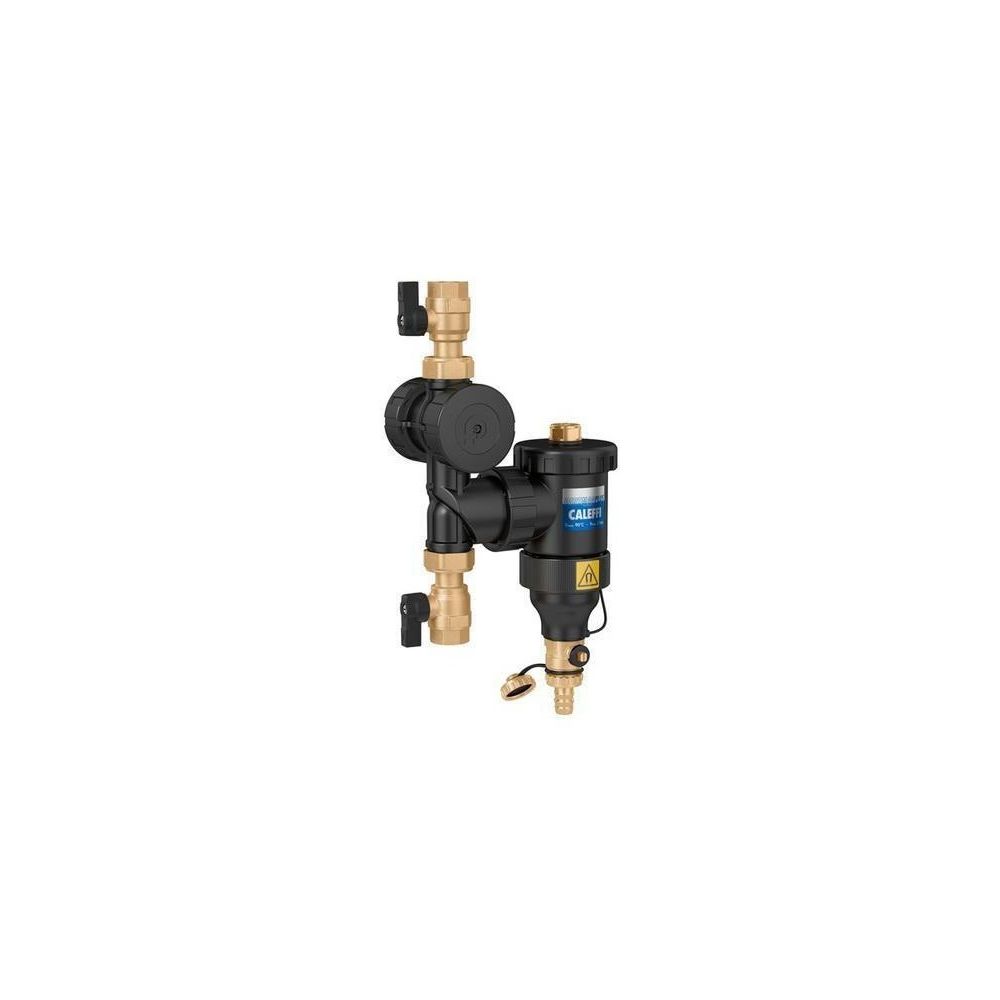

Caleffi Schlammabscheider DIRTMAGPLUS mit Magnet und Schmutzfänger 1 1/4Z
Der Caleffi Schlammabscheider DIRTMAGPLUS der Serie 545 ist eine effiziente Lösung zur Reinigung von Hydraulikkreisläufen. Durch die Kombination aus einem integrierten Magneten und einem Schmutzfänger bietet das Gerät einen kontinuierlichen Schutz für alle Komponenten im System. Dank der robusten Bauweise aus Technopolymer eignet sich der Abscheider für den Einsatz in verschiedenen Rohrleitungskonfigurationen.
Wie unterstützt der DIRTMAGPLUS die Systemreinigung?
Das Gerät wurde speziell für die gründliche Reinigung von Hydraulikkreisläufen entwickelt. Durch das Zusammenspiel von Magnetabscheidung und mechanischer Filterung werden Verunreinigungen effektiv aus dem Medium entfernt. Das Gehäuse und der Deckel bestehen aus widerstandsfähigem PA66G30, während das Innenelement aus HDPE gefertigt ist. Die hydraulischen Dichtungen aus EPDM sorgen für eine zuverlässige Abdichtung. Der Abscheider kann flexibel in horizontalen, vertikalen oder 45 Grad verlegten Rohrleitungen montiert werden.
Welche Vorteile bietet die Filtertechnik?
Der Schlammabscheider verfügt über zwei inspizierbare Siebe mit Edelstahlgewebe, die eine Anpassung an die Anforderungen des Systems ermöglichen. Ein blaues Sieb mit einer Maschenweite von 0,3 mm ist bereits installiert. Zur einfachen Wartung und Entleerung ist das Gerät mit einem Entleerungshahn inklusive Schlauchanschluss ausgestattet. Die Absperrkugelhähne mit Überwurf und Messinggehäuse erleichtern die Integration in bestehende Anlagen.
Technische Daten
- Anschlussgröße: 1 1/4 Zoll IG
- Maximaler Betriebsdruck: 3 bar
- Temperaturbereich: bis zu 90 Grad C
- Material Gehäuse: PA66G30
- Material Innenelement: HDPE
- Dichtungsmaterial: EPDM
- Siebmaschenweite (installiert): 0,3 mm
- Siebmaschenweite (beiliegend): 0,8 mm
Der Caleffi Schlammabscheider DIRTMAGPLUS überzeugt durch seine robuste Konstruktion aus Technopolymer und seine hohe Funktionalität bei der Systemreinigung. Mit einem maximalen Betriebsdruck von 3 bar und einer Temperaturbeständigkeit bis zu 90 Grad C ist er für anspruchsvolle Anwendungen ausgelegt. Die Kombination aus Magnetabscheider und austauschbaren Sieben stellt einen dauerhaften Schutz der Anlage sicher und ermöglicht eine einfache Wartung durch den integrierten Entleerungshahn.
Lieferumfang
- 1x Caleffi Schlammabscheider DIRTMAGPLUS 1 1/4 Zoll
- 1x Sieb mit Maschenweite 0,8 mm (grau)
Technische Daten
| Hersteller-Warengruppe | Schlammabscheider Dirtmag 545 |
| Hersteller-Serie | Schlammabscheider 545 |
| Hersteller-Produktgruppe | Entlüftungsarm. und Schlammabscheider |
| Hersteller | Caleffi |
| Artikelnummer | CALEFFI-545377 |
| EAN-13 | 8016615645248 |
| Gewicht | 0,1 kg |
| WEEE-Nr. | 38076628 |
