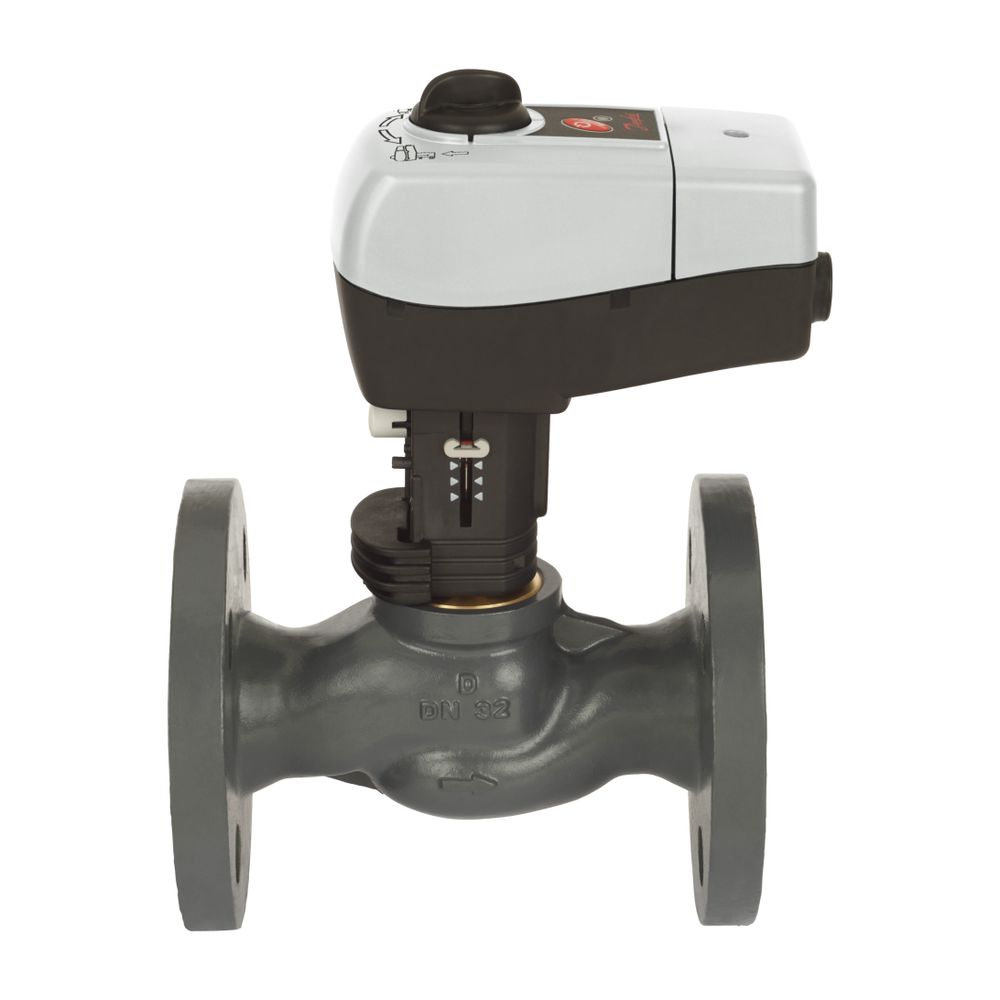

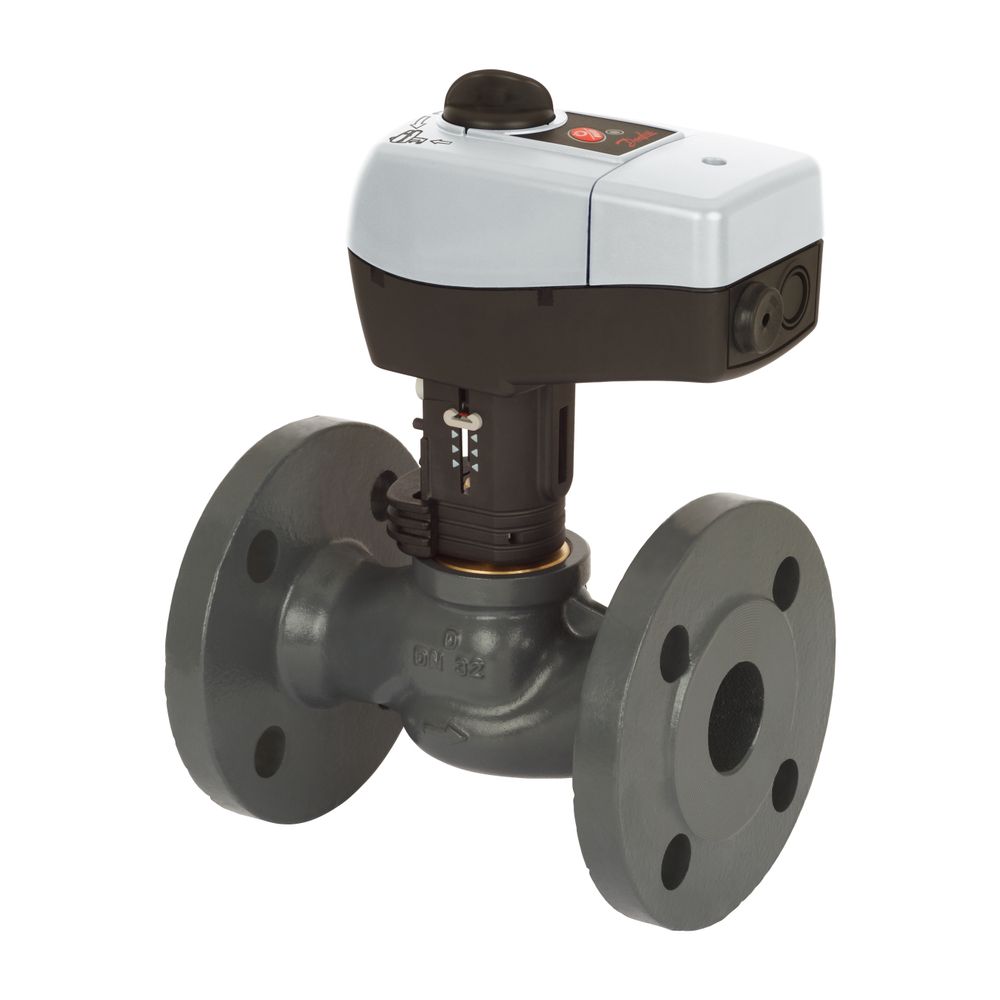

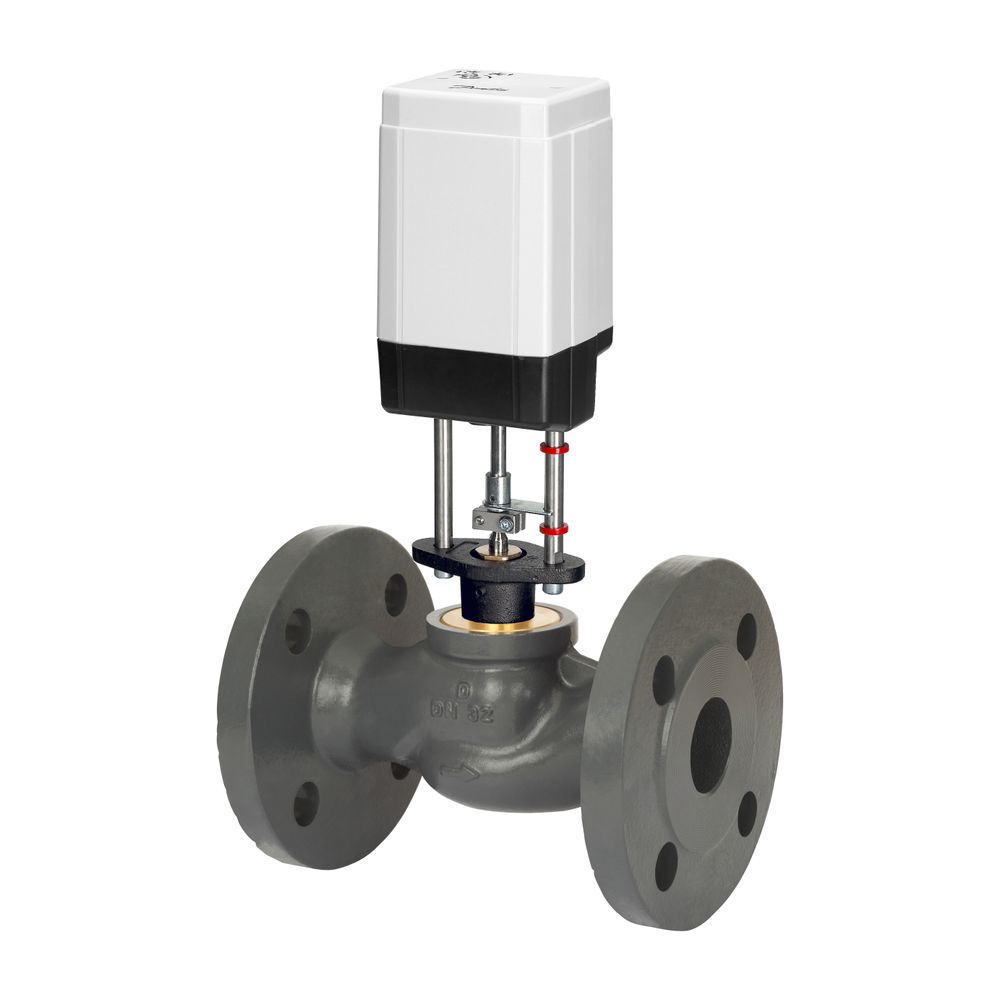

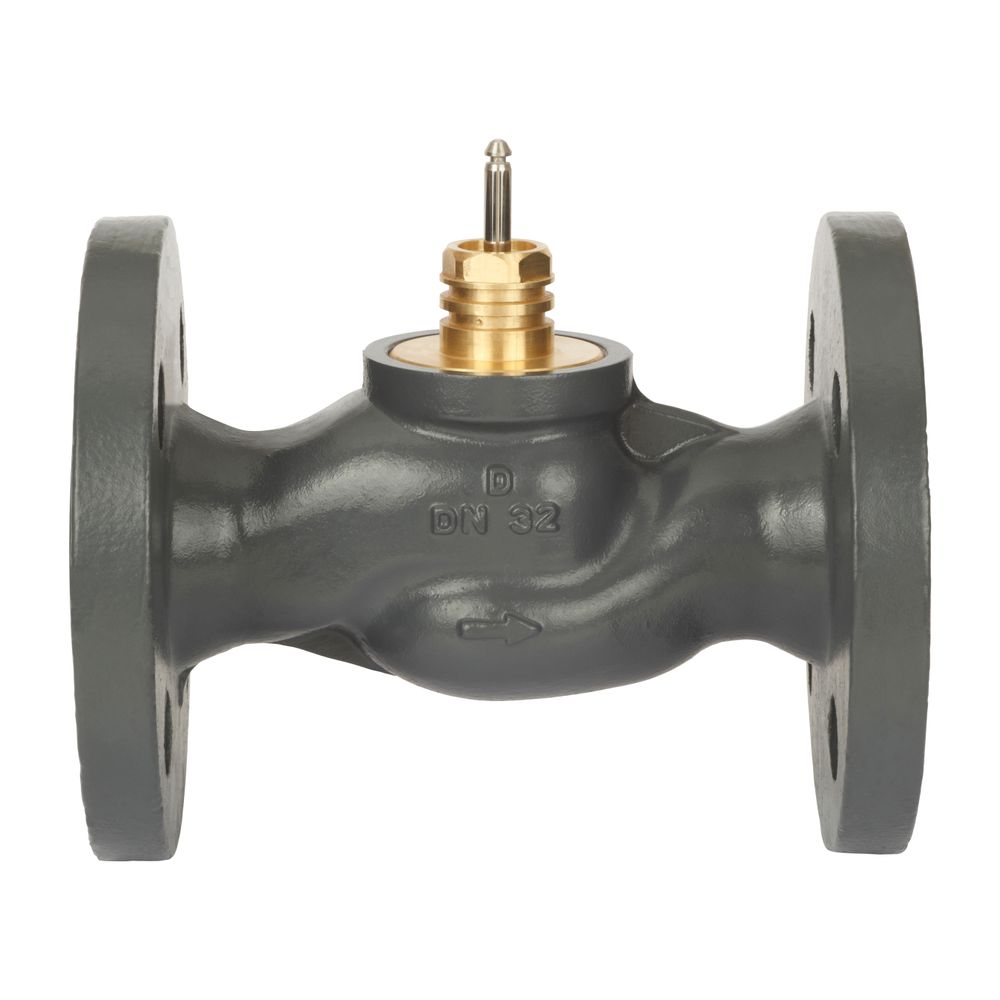

Danfoss Durchgangsventil VF2 DN 32, Kvs 16, PN 16, mit Flansch
Der Danfoss Durchgangsventil VF2 DN 32 ist ein Motorregelventil mit Flanschanschlüssen, das speziell für den Einsatz in Heizungsanlagen konzipiert ist. Mit einem Kvs-Wert von 16 m/h und einer Nenndruckstufe von PN 16 eignet sich das Ventil für Rohrleitungen mit einem Nenndurchmesser von DN 32. Es ist kompatibel mit verschiedenen Stellantrieben der AMV(E)-Serie und bietet eine präzise Regelung bei einem Temperaturbereich von minus 10 bis 130 Grad Celsius.
Wie ist das Danfoss Durchgangsventil VF2 aufgebaut?
Das Ventilgehäuse besteht aus robustem Grauguss (EN-GJL-250), der für eine hohe Stabilität sorgt. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während der Ventilkegel aus Messing besteht. Die Stopfbuchse ist aus EPDM, was eine zuverlässige Abdichtung sicherstellt. Die Flanschanschlüsse entsprechen der Norm DIN EN1092-2 und sind für Rohrdurchmesser von 32 Millimetern ausgelegt.
Welche technischen Eigenschaften bietet das Ventil?
Das VF2 Ventil verfügt über eine logarithmische Kennlinie für den Durchgang A-AB, die eine feinfühlige Regelung ermöglicht. Das Stellverhältnis beträgt mindestens 100:1, was eine präzise Steuerung des Durchflusses erlaubt. Die Leckrate im Durchgang ist blasenfrei dichtschließend, was eine hohe Dichtheit sicherstellt. Der maximale Differenzdruck in geöffneter Stellung beträgt 4.
Für welche Anwendungen ist das Ventil geeignet?
Das Danfoss VF2 ist für Heizungsanwendungen ausgelegt und nicht für Kühlanwendungen geeignet. Es ist kompatibel mit Stellantrieben der AMV(E)-Serie, darunter AMV(E)435, AMV(E)25/35, AMV(E)25(SD/SU) und AMV(E)438SU, was eine flexible Integration in bestehende Systeme ermöglicht.
Wie erfolgt die Montage und Bedienung?
Das Ventil ist mit Flanschanschlüssen ausgestattet, die eine einfache und sichere Verbindung zu Rohrleitungen ermöglichen. Es ist keine spezielle Verarbeitungstechnik oder Spezialwerkzeug für die Montage erforderlich, was den Einbau erleichtert.
Technische Daten
- Nenndruckstufe: PN 16
- Nenndurchmesser: DN 32
- Kvs-Wert: 16 m/h
- Temperaturbereich: minus 10 bis 130 °C
- Stellverhältnis: mindestens 100:1
- Leckrate Durchgang: A-AB blasenfrei dichtschließend
- Flanschanschluss: gemäß DIN EN1092-2
- Gehäusewerkstoff: Grauguss (EN-GJL-250)
- Ventilstange: rostfreier Edelstahl
- Max. Differenzdruck in geöffneter Stellung: 4
Das Danfoss Durchgangsventil VF2 DN 32 überzeugt durch seine robuste Bauweise und präzise Regelungseigenschaften. Mit einem Kvs-Wert von 16 m/h und einer Nenndruckstufe von PN 16 ist es optimal für Heizungsanlagen mit Flanschanschlüssen geeignet. Die Kompatibilität mit verschiedenen Stellantrieben und der breite Temperaturbereich machen es zu einer flexiblen Lösung für den professionellen Einsatz.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VF 2 |
| Hersteller-Artikelnummer | 065Z0278 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065Z0278 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5710104007625 |
| Einstellverhältnis (Svo) | 1 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 5,01 kg |
| Hublänge | 15 |
| Kvs-Wert | 16 |
| Max Differenzdruck in geöffneter Stellung | 4 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 32 |
| Nenndurchmesser Anschluss 2 | DN 32 |
| Rohraußendurchmesser Anschluss 1 | 32 |
| Rohraußendurchmesser Anschluss 2 | 32 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | 66490570 |
